ICS 35.100.70

L79

YD

YD/T ××××—××××中華人民共和國通信行業標準

IPv6網絡域名服務技術要求 Technical specifications on DNS of IPv6 network

YD/T XXX-200X 目 次

IPv6網絡域名服務技術要求 .............................................................. I?目 次 .............................................................................. I?前 言 ............................................................................. II?IPv6網絡域名服務技術要求 .............................................................. 1?1范圍 . ................................................................................ 1?2 規范性引用文件 ...................................................................... 1?3 術語、定義和縮略語 .................................................................. 1?

3.1 術語和定義 . ........................................................................ 1?

3.1.1 域名 ............................................................................. 1?

3.1.2 域 ............................................................................... 1?

3.1.3 域名系統 ......................................................................... 1?

3.2 縮略語 . ............................................................................ 1?4 IPv6域名系統的結構和技術 ............................................................ 2?

4.1 IPv6域名系統的體系結構 ............................................................. 2?

4.2正向解析的記錄：AAAA ............................................................. 3?

4.3支持地址聚合的正向解析記錄：A6 ..................................................... 3?

4.4與AAAA 、A6記錄對應的反向解析記錄 ................................................ 3?

4.5無狀態的DNS 服務器自動配置方法 .................................................... 3?

4.6有狀態的DNS 服務器自動配置方法 .................................................... 3?5 IPv6網絡DNS 服務器的技術要求 ....................................................... 3?

5.1支持AAAA 和A6查詢 ............................................................... 4?

5.2支持IP6.ARPA 的反向解析 . ........................................................... 4?

5.3 返回記錄的訪問順序 . ................................................................ 4?

5.4支持雙棧工作模式 ................................................................... 4?

I

YD/T ××××—××××

前 言

本標準是“域名系統運行技術規范體系”系列標準之一，該系列標準的結構和名稱預計如下： 1)

2)

3)

4)

5)

6)

7)

8)

9)

本標準由中國通信標準化協會提出并歸口。

本標準起草單位：中國互聯網絡信息中心、北龍中網（北京）科技有限責任公司。 本標準主要起草人：王偉、毛偉、李曉東、金鍵、張躍冬、盧文哲。

《域名系統運行總體技術要求》 《域名系統權威服務器運行技術要求》 《域名系統遞歸服務器運行技術要求》 《域名服務安全框架技術要求》 《IPv6網絡域名服務技術要求》 《域名系統授權體系技術要求》 《公共域名解析系統安全標準》 《域名系統安全防護技術要求》 《域名系統安全防護檢測要求》

II

YD/T XXX-200X

IPv6網絡域名服務技術要求

1范圍

本標準規定了IPv6網絡環境下DNS 權威服務器和DNS 遞歸服務器的運行技術要求。

本標準適用于IPv6網絡環境下的域名系統和IPv4和IPv6共存網絡環境下的域名系統。

2 規范性引用文件

下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本標準。

YD/T XXXX 域名系統權威服務器運行技術要求

YD/T XXXX 域名系統遞歸服務器運行技術要求

IETF RFC1884 IPv6尋址體系結構

3 術語、定義和縮略語

3.1 術語和定義

下列術語和定義適合于本文件。

3.1.1 域名

域名是域名系統名字空間中，從當前節點到根節點的路徑上所有節點標記的點分順序連接，如圖1中對應的域名“www.cnnic.cn.”。

在本標準中，域名的范圍包含了由數字、英文字母及連接符（“-”）等ASCII編碼組成的英文域名，以及由非ASCII編碼的字符組成的國際化域名（IDN）兩大范疇,如“.中國”、“.網絡”、“.公司”等。

3.1.2 域

域是指域名系統名字空間中的一個子集，即樹形結構名字空間中的一棵子樹。這個子樹根節點的域名就是該域的名字，如圖1中灰色圓圈所示的域“net.cn”。

3.1.3 域名系統

域名系統是一種將域名映射為某些預定義類型資源記錄的分布式互聯網服務系統，網絡中域名服務系統間通過相互協作實現域名到相應資源記錄的解析。

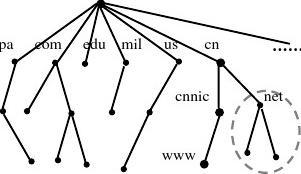

圖1 域名系統名字空間結構圖

3.2 縮略語

1

YD/T ××××—××××

下列縮略語適用于本文件。

DHCP Dynamic Host Configuration Protocol 動態主機配置協議

DNS Domain Name System 域名系統

IP Internet Protocol 網際協議

NLA ID Next-Level Aggregation Identifier 次級聚合標識符

RA Route Advertisement 路由通告

RR Resource Record 資源記錄

SLA ID Site-Level Aggregation Identifier 站點級聚合標識符

SLD Second Level Domain 二級域

TLA ID Top-Level Aggregation Identifier 頂級聚合標識符

TLD Top Level Domain 頂級域

4 IPv6域名系統的結構和技術

4.1 IPv6域名系統的體系結構

IPv6網絡中的DNS與IPv4的DNS在體系結構上是一致的，都采用樹型結構的域名空間，如圖2所示。在IPv6網絡上DNS的體系和域名空間是一致的。即IPv4和IPv6擁有統一的域名空間。在IPv4到IPv6共存的情況下，一個域下的某臺主機名字可以同時對應于多個IPv4和IPv6的地址。

圖2的最上方是DNS樹形結構中唯一的一個根（Root），用點號“.”表示。根的下一級稱為頂級域（TLD），也稱一級域。頂級域的下級就是二級域（SLD），二級域的下級就是三級域，依次類推。每個域都是其上級域的子域（Sub Domain），比如 “.net.cn”是”.cn”的子域，而“cnnic.net.cn”既是”net.cn”的子域，同時也是”.cn”的子域。

DNS樹上的每一個節點都有一個標識（Label）。根節點的標識是“空”（即長度為0），其它節點的標識的長度在1到63字節之間。一個節點的域名是由從這個節點到根節點的路徑上的所有標識從左到右順序排列組成的，標識之間用“.”分隔。例如www.cnnic.net.cn。

jp

圖2 DNS域名空間的樹型結構

DNS的整個域名空間劃分成多個區（Zone）（如圖2中橢圓標記所示），數據采用分布式存儲。把每一個域名的設定儲存在一個區域文件(zone file）中，此區域文件會由多條記錄所組成,每條記錄就稱為資源記錄(Resource Record)。資源記錄包括了主機名（域名）和IP地址的對應，以及子域服務器的授權等多種類型。每個區都有域名服務器（包括主服務器和輔服務器），以資源記錄（RR）的形式來存儲域名信息。

2

YD/T XXX-200X

4.2正向解析的記錄：AAAA

AAAA 資源記錄用來存儲一個IPv6地址，在域名服務解析記錄中該類型的值是28（十進制），傳輸格式是一個128位的IPv6地址（網絡順序）。

在IETF RFC1884中定義了AAAA 文本表示格式，下面是一條AAAA資源記錄文本示例：

$ORIGIN host1.cnnic.cn

host1.cnnic.cn 36400 IN AAAA 2001:238:882:0:248:54ff:fe53:d3ee

4.3支持地址聚合的正向解析記錄：A6

A6記錄格式由前綴長度、IPv6地址后綴和域名前綴組成，類型的值是38（十進制）。

當前綴長度為0時，域名前綴為空，IPv6地址被保存為一個A6記錄。當前綴長度不為0時，一個IPv6地址與多個A6記錄關聯，每個A6記錄只包含了IPv6地址的一部分，結合后拼裝成一個完整的IPv6地址。 下面是A6資源記錄的示例：

$ORIGIN pc1.cnnic.net.cn

pc1.cnnic.net.cn. IN A6 64 ::248:54ff:fe53:d3ee tect-dept.cnnic.net.cn. $ORIGIN tect-dept.cnnic.net.cn

tect-dept.cnnic.net.cn. IN A6 48 :: ISP.cnnic.net.cn.

$ORIGIN ISP.cnnic.net.cn

ISP.cnnic.net.cn. IN A6 0 2001:238:882::

從上面的例子可以看出，IPv6地址可以被保存為多條A6資源記錄。

A6記錄支持一些AAAA不具備的新特性，如地址聚集，地址更改（Renumber）等。A6記錄根據可聚集全局單播地址中的TLA ID、NLA ID和SLA ID項目的分配層次把128位的IPv6的地址分解成為若干級的地址前綴和地址后綴，構成了一個地址鏈。每個地址前綴和地址后綴都是地址鏈上的一環，一個完整的地址鏈就組成一個IPv6地址。

4.4與AAAA 、A6記錄對應的反向解析記錄

IPv6反向解析的記錄和IPv4一樣，地址表示形式有兩種。一種是用“.”分隔的半字節十六進制數字格式（Nibble Format），低位地址在前，高位地址在后，域后綴是“IP6.ARPA”。另一種是二進制串（Bit-string）格式，以“[”開頭，十六進制地址（無分隔符，高位在前，低位在后）居中，地址后加“/prefix-length]”，域后綴是“IP6.ARPA.”。半字節16進制數字格式與“AAAA”對應，是對IPv4的簡單擴展。二進制串格式與“A6”記錄對應，地址也象“A6”一樣，可以分成多級地址鏈表示。和“A6”一樣，二進制串格式也支持地址層次特性。下面是一條A6資源記錄示例：

0.2.9.7.5.0.f.f.f.f.4.6.0.b.2.0.0.0.0.0.2.8.8.0.8.3.2.0.1.0.0.2.ip6.arpa

或者 [x200102380882000002B064FFFF057920/128].ip6.arpa

4.5無狀態的DNS 服務器自動配置方法

在無狀態地址自動配置方式下，需要配置地址的網絡接口先根據自身接口標識生成一個鏈路本地地址。網絡接口得到這個鏈路本地地址之后，獲得了IPv6報文的收發功能,再通過接收路由器發出的RA報文,獲取其中攜帶的地址前綴，結合接口標識得到一個全局單播地址。

4.6有狀態的DNS 服務器自動配置方法

有狀態地址自動配置的方式，如DHCP(動態主機配置協議)，需要一個DHCP服務器，通過客戶機/服務器模式從DHCP服務器處得到地址配置的信息。

在有狀態的DNS服務器發現方式下，是通過類似DHCP這樣的服務器把DNS服務器地址、域名和搜索路徑等DNS信息告訴主機節點。

5 IPv6網絡DNS 服務器的技術要求

在IPv6網絡上，DNS服務器必須配有IPv6全局單播地址，或者同時配有全局單播地址和任播地址。在IPv4和IPv6共存的環境下，應有IPv4/IPv6互通的相關設備，如雙棧路由器、雙棧網絡安全設備等，從而確保雙棧模式的正常運行。

3

YD/T ××××—××××

雙棧模式是指網絡節點或者主機同時具有IPv4和IPv6兩個協議棧，它既可以接收、處理、收發IPv4的數據包，也可以接收、處理、收發IPv6的數據包，它可以處理來自IPv4和IPv6網絡中的客戶端域名查詢請求。雙棧機制是使IPv6節點與IPv4節點互通的最直接方式。

DNS服務器對具體協議的支持和功能實現標準見YD/T XXXX《域名系統權威服務器運行技術要求》和YD/T XXXX《域名系統遞歸服務器運行技術要求》，并建議支持EDNS0協議。

5.1支持AAAA 和A6查詢

支持IPv6的AAAA和A6類型的查詢。

5.2支持IP6.ARPA 的反向解析

支持 “.”分隔的半字節16進制數字格式和二進制串（Bit-string）格式的IP6.ARPA反向解析。

5.3 返回記錄的訪問順序

遞歸服務器訪問權威服務器的過程中，如果權威服務器應答響應報文里同時存在A記錄和解析IPv6地址的類型記錄（AAAA記錄，A6記錄），在遞歸服務器支持的情況下，遞歸服務器應先使用A記錄對應的地址去訪問權威服務器。如果權威服務器響應里只有AAAA記錄或A6記錄，則遞歸服務器僅訪問AAAA記錄或A6記錄的對應的權威服務器。

5.4支持雙棧工作模式

應支持IPv4/IPv6協議的雙棧工作模式。

4
