U860SP1廣域網接入模式

一、 為什么采用廣域網方式使用U860SP1

隨著中國加入WTO 的步伐加快，大型集團公司和跨國公司的不斷涌現，使得用戶在廣域網使用ERP 軟件的需求越來越多，用友公司新推出的U860SP1，通過微軟終端服務或Citrix 公司的產品全線產品支持遠程使用，您甚至可以利用Citrix 系統提供的功能把U860SP1的C/S應用軟件“改”為B/S軟件使用。

二、 為什么使用終端服務來完成廣域網接入：

1. 終端服務的實現原理：

終端服務的服務端把所顯示的圖像傳到客戶端，客戶端看到圖像后執行相應的操作，而客戶端只是把這些控制信息或數據信息傳到遠程的服務端，由此完成操作。它提供了通過作為終端仿真器工作的“瘦客戶機”軟件遠程訪問服務器桌面的能力。終端服務只把該程序的用戶界面?zhèn)鹘o客戶機?？蛻魴C然后返回鍵盤和鼠標單擊動作，以便由服務器處理。每個用戶都只能登錄并看到它們自己的會話，這些會話由服務器操作系統透明地進行管理，而且與任何其他客戶機會話無關?？蛻糗浖梢赃\行在多個客戶機硬件設備上，包括計算機和基于 Windows 的終端，老的操作系統比如Win98、Win95或Win me的操作系統。其他設備，如 Macintosh 計算機或基于 UNIX 的工作站，也可以使用其他第三方的軟件連接到終端服務器示意圖如下：

終端服務的

服務端服務器客戶端計算機

2. 采用這種模式的優點：

A. U860SP1可以通過這種方式使用，即使傳輸圖像也只是傳圖形，所以傳輸數據量非常小，所以對網絡帶寬沒有要求，56k 撥號網絡即可使用；

B. 可以讓U860SP1“運行”在只能裝Windows98的計算機上，用戶不用對操作系統進行升級，節約了用戶的軟件投資。終端服務架設了一座從舊式桌面遷移到Windows 2000 Professional 的橋梁，為非計算機桌面以及需要進行硬件升級才能在本地完全運行 Windows 2000 操作系統的計算機提供了一種虛擬的 Windows 2000 桌面環境。終端服務客戶可用于多種不同的桌面平臺，基于 Windows 的終

端。

C. 充分利用已有的硬件，可以讓用戶在一些“奔騰-166”甚至更低檔次的計算機上“運

行”U860SP1。使得一些要淘汰的計算機可以繼續使用，節約了用戶硬件的投資。終端服務擴展了分布式計算模型，允許計算機同時作為瘦客戶機和具有完整功能的個人計算機操作。當計算機在現有的網絡上時，可以繼續使用，同時也可作為能仿真 Windows 2000 Professional 桌面的瘦客戶機使用。

D. U860SP1程序的安裝配置更加簡單方便，只需在終端服務器的服務端集中安裝配

置即可，客戶端無需安裝設置U860SP1系統，軟件的更新和補丁也只需在服務端進行安裝。使用運行在Windows 2000 Server 上的終端服務，所有程序的執行、數據的處理以及數據的存儲都在服務器上進行，程序得以集中配置。終端服務可確保所有客戶機都能訪問當前版本的程序。軟件只能在服務器上安裝一次，而不需安裝在您單位的每個客戶端上，這樣可減少單獨更新計算機所花費的成本。 E. 可以遠程使用和查看U860SP1的數據，領導可以實時監控財務數據，財務主管也

可對遠程對財務數據進行審核等操作，技術人員也可遠程對服務端出現的問題進行解決，一些工作人員甚至可以在家辦公。

三、 U860SP1遠程使用模式：

U860SP1不僅在功能得到了加強，系統穩定性也得到了提升。部署和實現方式也更加多樣化。熟悉U860產品的都知道，雖然U860支持遠程使用，但只限于8個產品。而U860SP1已經全線支持遠程使用模式。

U860SP1主要分為以下兩種遠程使用模式：1、在微軟的終端服務模式下遠程使用U860SP1；2、在Citrix 模式下遠程使用U860SP1。

四、 在微軟的終端服務方式下配置使用：

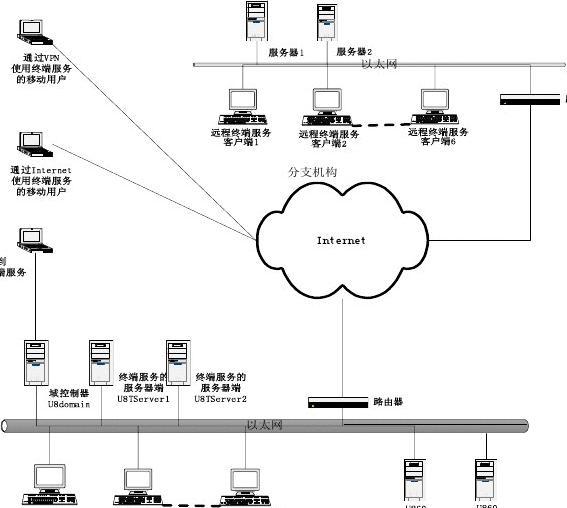

1. U860SP1在終端服務模式下使用的拓撲結構：

終端服務客戶端終端服務客戶端使用的客戶端

應用服務器數據庫服務器

公司總部

圖例說明：本圖是假設一個帶有分支機構和移動用戶U860SP1應用在終端服務模式下的公司。

A. 公司總部的網絡：

a) 公司總部部署了U860SP1系統，應用服務器和數據庫服務器分別安裝在不同的服

務器上；

b) 出于節省費用或其它原因，一部分用戶通過Win2000的終端服務器的客戶端和

WinXp 的遠程桌面使用U860SP1，而另一部分本地用戶傳統的方法（非終端服務模式）使用U860SP1系統；

c) 總部的局域網內使用域模式域控制器是U8domain ，負責存儲和控制域的信息，還

負責對撥號進入內網的客戶進行驗證和連接；

d) 為了滿足多人通過終端服務使用U860SP1，網絡中提供了兩臺終端服務的服務器，

用于“負載均衡”；

e) 為方便移動用戶使用請至少為一個終端服務器申請外部地址； f) 總部局域網通過路由器和Internet 相連。 B. 分公司網絡結構：

a) 分公司不存U860SP1的數據，只是遠程通過終端服務客戶端使用U860SP1系統； b) 分公司內有自己的文件和打印服務器；

c) 分公司可以通過Internet 訪問到終端服務器的外部地址或通過VPN 直接聯入總部

的內部網，這樣就可以直接訪問到兩臺終端服務器了，從而使用U860SP1系統； C. 移動用戶的接入方式：

a) 可以通過Modem 撥號到總公司的撥號服務器，連通后即進入內部網，可以直接訪

問到終端服務器，即可使用U860SP1系統； b) 使用Modem 撥號到當地的Internet ，再通過訪問終端服務器的外部地址訪問，即可

調用U860SP1系統；

c) 通過VPN 聯入總部公司內部局域網，可以直接訪問到終端服務器，即可使用

U860SP1系統。

2. U860SP1在Windows2000的終端服務下使用的軟硬件環境：

C 、硬件環境：

終端服務器服務端配置：應選用性能較高的服務器但當這個角色，因為客

戶端運行的應用程序其實都是在它的CPU 和內存中運行，如果配置過低

會影響到客戶端的使用，我們測試時使用一臺高性能服務器作終端服務的服務端，測試服務器環境是：聯想專用服務器，CPU: 至強 2.4G*4 RAM: 2G HD: 70G，同時有12個客戶端使用，效果還是很好。如果要更多的用戶使用終端服務器的話，可以通過提高服務器的檔次或再增加一臺終端服務器，讓用戶登錄到不同的終端服務器，把負載平均分配到多臺終端服務器上。

終端服務客戶端的硬件要求：在這種模式中，客戶端只是簡單地處理服務

器傳過來屏幕，然后把要處理的控制傳回，也就是通常所說的“瘦客戶機”或“傻終端”，只要可以安裝上Windows98的計算機均可勝任這項工作。

注：上表所說“服務端”代表終端服務的服務端，所說“ 客戶端”為終端服務的

客戶端。

3. U860SP1如何應用在終端服務模式下配置和應用：

為講解方便，我們假設一單位使用域模式（工作組模式比域模式要簡單得多，就不

在此累述了），有12名員工通過終端服務的方式使用U860SP1（其中6名員工在遠程使用，3個移動用戶，3名員工在局域網內按終端方式使用）以下為這個例子的拓撲結構圖，公司總部的局域網中有域控制器U8domain ，存儲域中所有信息，為提高效率，U860SP1應用服務器和數據服務器分別裝在域中兩臺獨立的服務器上，并且配置兩臺提供終端服務的服務器（把12個終端服務的用戶平均分配到兩臺服務器上），由它們負責對終端服務的客戶端進行響應。局域網內還有數個客戶在使用U860SP1（非終端用戶）：

終端服務客戶端終端服務客戶端使用的客戶端

應用服務器數據庫服務器

公司總部

1) 在服務端創建用戶：在域控制器U8domain 上添加新用戶，12個員工分配賬號分別為，如：user1, user2, ……user12；

2) 加入后打開用戶屬性，選擇“終端服務配置文件”的頁簽，選中“允許登錄到終端服務器”，所有用戶均重復此操作；

3) 因是域模式方式使用，所以無需再在U8Terminal1和U8Terminal2進行權限分配，用戶即可使用客戶端登錄到這兩臺服務器，但管理員需要適當的分配用戶，不能讓任何一臺服務器負載過重，而另一臺服務器又無事可做。以下介紹兩種分配策略：

● 平均分配客戶端：分配user1--user6在U8Terminal1上使用終端服務，其

余用戶在另一臺服務器上使用。這種策略適于工作量比較平均；

● 按工作量分配客戶端：比如user1，user2和user3日常工作繁忙，經常使

用終端服務。而其它用戶日常很少使用終端服務，那么我們可以讓

user1--user3單獨使用一臺服務器，而其它9個人使用另一臺服務器。

4) 按照“附錄”中所講述的方法安裝終端服務的服務端到服務器U8Terminal1和U8Terminal2上；

5) 在U8Terminal1和U8Terminal2上安裝遠程客戶端要使用的U860SP1產品的客戶端程序，安裝的時候一定要注意，請在控制面板的“添加/刪除程序”中的“安裝新程序”點擊“光盤或軟盤”按鈕，進行安裝。

6) 安裝后請確認，這臺服務器是否可以正常運行U860SP1系統，同樣方法安裝第二臺終端服務器。至此服務端的安裝配置到此結束。

7) 按照“附錄”所講，配置好各個需要使用U860SP1產品計算機的終端服務客戶端。

8) 按“附錄”所示方法通過IP 地址或域名訪問到終端服務器，用自己的用戶名登錄后即可看到相應的終端服務器的桌面，馬上就可像操作本機程序一樣操作終端服務器上的U860SP1產品。

?注：無需在客戶端安裝U860SP1產品在終端服務的客戶端。

4. U860SP1在終端服務下使用的注意事項：

1) 安裝終端服務的服務器端時，一定要選擇應用模式，如果選擇管理模式，那么同時使用的用戶只能有兩個。

2) 微軟的終端服務功能在應用模式下，并不是完全免費（何種情況免費，何種情況需購買許可證，以及許可證的分配請參照“附錄-如何設置微軟的終端服務”中的許可證說明，最終解釋權歸微軟所有），一般情況您可以免費試用90天，并在一臺服務器上加入“授權服務”。從控制面板的“添加/刪除Windows 組件”中加入授權服務。

3) 安裝終端服務服務端的服務器的性能一定要高，內存一定要比一般的服務器要多。因為多個用戶同時在其上面執行應用程序，它的負荷是相當大的，CPU ：2G 以上（最好是雙CPU ），RAM 至少2G 。

4) 終端服務的應用模式下使用理論上你有多少許可證就可以有多少客戶端登錄到同一臺服務器上，但我們強烈建議一個服務器上同時登錄的客戶端不要過多。因為每一個客戶端都要占用服務器的相當一部分資源，過多的用戶同時使用終端服務器會造成系統效率降低，客戶端響應速度變慢，為防止出現此種情況，特提出以下幾條建議：

● 提高終端服務器的性能，更新硬件，擴展內存，更新性能更強的CPU ； ● 提高虛擬內存數，“控制面板”中“系統”中，選擇“高級”的頁簽，如下圖再選擇性能選項，然后更改虛擬內存。虛擬內存是當物理內存耗盡的時候系統會自動拿這部分硬盤空間當作內存來使用，但當使用虛擬內存過多的話會影響系統的效率，系統響應速度會變慢。

● 不要過多地客戶端同時連接到終端服務器。

● 作完工作后，一定在“注銷”而不要只是“斷開”，否則雖然表面上看你

好像退出了系統，但系統還為你保存著“現場”，你所占用的資源并沒有釋放。附錄如何配置微軟終端服務：

5) 在服務端，如果發現有軟件運行不正常，請卸載后重新安裝。重新安裝時請在

控制面板的“添加/刪除程序”中的“安裝新程序”進行安裝。否則有可能無法正常運行。
