Juniper 防火墻配置手冊

2007-11

目 錄

目 錄 ........................................................................................................................... 2

第一章:Juniper 防火墻基本原理........................................................................................ 4

一, 安全區段: ............................................................................................................. 4

二, 安全區段接口 ....................................................................................................... 5

三, 創建二級 IP 地址............................................................................................... 12

四, 接口狀態更改 ..................................................................................................... 13

五, 接口透明模式 ..................................................................................................... 15

六, 接口NAT 模式 .................................................................................................. 20

七, 接口路由模式 ..................................................................................................... 25

八, 地址組................................................................................................................ 30

九, 服務 ................................................................................................................... 32

十, 動態 IP 池 ......................................................................................................... 32

十一, 策略................................................................................................................ 43

十二, 系統參數......................................................................................................... 64

1，域名系統支持 ............................................................................................. 64

2，DNS 查找................................................................................................... 64

3，動態主機配置協議 ...................................................................................... 70

4，以太網點對點協議 ...................................................................................... 82

5，現有設備或新設備添加防病毒、Web 過濾、反垃圾郵件和深入檢查 ........... 87

6，系統時鐘 .................................................................................................... 87

第二章:Juniper 防火墻管理............................................................................................. 91

一, 通過 Web 用戶界面進行管理 ............................................................................. 91

二, 通過命令行界面進行管理.................................................................................... 95

三, 通過 NetScreen-Security Manager 進行管理 . ........................................................ 96 四, 設置管理接口選項 .............................................................................................100 五, 管理的級別........................................................................................................103 六, 日志信息 ........................................................................................................... 110

第三章:Juniper 防火墻路由............................................................................................138 1, 靜態路由 . ............................................................................................................138 2,OSPF...................................................................................................................144

第四章:Juniper 防火墻NAT...........................................................................................150 一, 基于策略的轉換選項..........................................................................................150 二,NAT-Dst — 一對一映射 .....................................................................................161 三, NAT-Dst— 一對多映射 ....................................................................................163 四,NAT-Dst — 多對一映射 .....................................................................................166 五,NAT-Dst — 多對多映射 .....................................................................................168 六, 帶有端口映射的 NAT-Dst ..................................................................................170 七, 同一策略中的 NA T-Src 和 NA T-Dst...................................................................173 八,Untrust 區段上的MIP . .......................................................................................183 九, 虛擬 IP 地址 ....................................................................................................190

第五章:Juniper 防火墻VPN...........................................................................................197

一, 站點到站點的虛擬專用網...................................................................................197

1, 站點到站點 VPN 配置 . ................................................................................197 2, 基于路由的站點到站點 VPN ，自動密鑰 IKE ...............................................202 3, 基于路由的站點到站點 VPN ，動態對等方 ...................................................209 4, 基于策略的站點到站點 VPN ，動態對等方 ...................................................217 5, 基于路由的站點到站點 VPN ，手動密鑰.......................................................224 6, 基于策略的站點到站點 VPN ，手動密鑰.......................................................230 二, 撥號虛擬專用網.................................................................................................235

1, 基于策略的撥號 VPN ，自動密鑰 IKE..........................................................235 2, 基于路由的撥號 VPN ，動態對等方..............................................................240 基于策略的撥號 VPN ，動態對等方 ................................................................246 用于撥號 VPN 用戶的雙向策略......................................................................251

第六章:Juniper 防火墻攻擊檢測與防御 ..........................................................................256

一,Juniper 中低端防火墻的UTM 功能配置 ..............................................................256

1,Profile 的設置 ...............................................................................................257 2, 防病毒profile 在安全策略中的引用...............................................................259 二, 防垃圾郵件功能的設置 ......................................................................................261

1,Action 設置 .................................................................................................262 2,White List與Black List的設置.....................................................................262 3, 防垃圾郵件功能的引用 . ................................................................................264 三,WEB/URL過濾功能的設置 ................................................................................264

1轉發URL 過濾請求到外置URL 過濾服務器 .................................................264 2, 使用內置的URL 過濾引擎進行URL 過濾 . ....................................................266 3, 手動添加過濾項 ...........................................................................................267 四, 深層檢測功能的設置..........................................................................................269

1, 設置DI 攻擊特征庫自動更新 ........................................................................270 2, 深層檢測（DI ）的引用 . ................................................................................271

第一章:Juniper 防火墻基本原理

一, 安全區段:

概念:

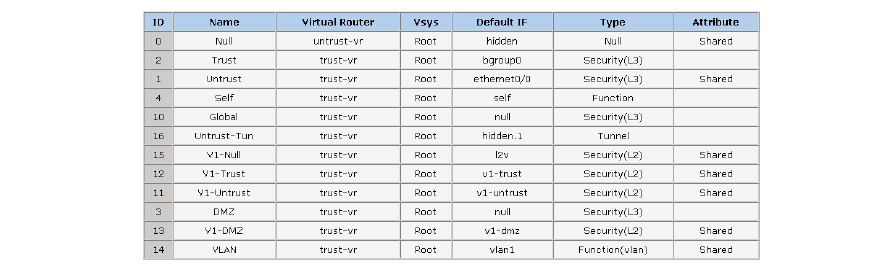

安全區段是由一個或多個網段組成的集合，需要通過策略來對入站和出站信息流進行調整。安全區段是綁定了一個或多個接口的邏輯實體。通過多種類型的 Juniper Networks 安全設備，您可以定義多個安全區段，確切數目可根據網絡需要來確定。除用戶定義的區段外，您還可以使用預定義的區段:

Trust 、Untrust 和 DMZ (用于第3 層操作) ，或者 V1-Trust、V1-Untrust 和 V1-DMZ ( 用于第2 層操作) 。

如果愿意，可以繼續使用這些預定義區段。也可以忽略預定義區段而只使用用戶定義的區段。另外，您還可以同時使用這兩種區段- 預定義和用戶定義。利用區段配置的這種靈活性，您可以創建能夠最好地滿足您的具體需要的網絡設計。

功能區段

共有五個功能區段，分別是 Null 、MGT 、HA 、Self 和 VLA N 。每個區段的存在都有其專門的目的，如以下小節所述。

Null 區段

此區段用于臨時存儲沒有綁定到任何其它區段的接口。

MGT 區段

此區段是帶外管理接口 MGT 的宿主區段?？梢栽诖藚^(qū)段上設置防火墻選項以保護管理接口，使其免受不同類型的攻擊。

HA 區段

此區段是高可用性接口 HA1 和 HA 2 的宿主區段。盡管可以為 HA 區段設置接口，但是此區段本身是不可配置的。

Self 區段

此區段是遠程管理連接接口的宿主區段。當您通過 HTTP 、SCS 或 Telnet 連接到安全設備時，就會連接到 Self 區段。

VLAN 區段

此區段是 VLA N1 接口的宿主區段，可用于管理設備，并在設備處于“透明”模式時終止 VPN 信息流，也可在此區段上設置防火墻選項以保護 VLA N1 接口，使其免受各種攻擊。

設置端口模式

通過 WebUI 或 CLI 更改安全設備上的端口模式設置。

設置端口模式之前，請注意以下方面:

更改端口模式會刪除設備上任何現有的配置，并要求系統重置。

發布 unset all CLI 命令不影響設備上的端口模式設置。

例如，如果要將端口模式設置從 Combined 模式更改回缺省 Trust-Untrust 模式，發布 unset all 命令會刪除現有配置，但不會將設備設置為 Trust-Untrust 模式。

二, 安全區段接口

物理接口和子接口的目的是提供一個開口，網絡信息流可通過它在區段之間流動。

物理接口

安全設備上的每個端口表示一個物理接口，且該接口的名稱是預先定義的。物理接口的名稱由媒體類型、插槽號 ( 對于某些設備) 及端口號組成，例如，ethernet3/2或 ethernet2?？蓪⑽锢斫涌诮壎ǖ匠洚?dāng)入口的任何安全區段，信息流通過該入口進出區段。沒有接口，信息流就無法進入或退出區段。

在支持對“接口至區段綁定”進行修改的安全設備上，三個物理以太網接口被預先綁定到各特定第2 層安全區段 - V1-Trust、V1-Untrust 和 V1-DMZ 。哪個接口綁定到哪個區段根據每個平臺而定。

子接口

子接口，與物理接口相似，充當信息流進出安全區段的開口。邏輯上，可將物理接口分成幾個虛擬子接口。每個虛擬子接口都從自己來源的物理接口借用所需的帶寬，因此其名稱是物理接口名稱的擴展，例如，ethernet3/2.1 或 ethernet2.1?？梢詫⒆咏涌诮壎ǖ饺魏螀^(qū)段。還可將子接口綁定到其物理接口的相同區段，或?qū)⑵浣壎ǖ讲煌瑓^(qū)段。

通道接口

通道接口充當 VPN 通道的入口。信息流通過通道接口進出 VPN 通道。

將通道接口綁定到 VPN 通道時，即可在到達特定目標的路由中引用該通道接口，然后在一個或多個策略中引用該目標。利用這種方法，可以精確控制通過該通道的信息流的流量。它還提供 VPN 信息流的動態路由支持。如果沒有通道接口綁定到VPN 通道，則必須在策略中指定通道并選擇 tunnel 作為操作。因?yàn)椴僮?tunnel 意味著允許，所以不能明確拒絕來自 VPN 通道的信息流。

可使用在通道接口的相同子網中的動態 IP (DIP) 地址池對外向或內向信息流上執行基于策略的 NAT 。對通道接口使用基于策略的 NAT 的主要原因是為了避免 IP 地址在 VPN 通道端兩個站點間發生沖突。

必須將基于路由的 VPN 通道綁定到通道接口，以便安全設備可以路由信息流出和流入設備。可將基于路由的 VPN 通道綁定到一個有編號 ( 具有 IP 地址/ 網絡掩碼) 或沒有編號 ( 沒有 IP 地址/ 網絡掩碼) 的通道接口。如果通道接口沒有編號，則必須指定它借用 IP 地址的接口。安全設備自行啟動通過通道的信息流- 如 OSPF 消息時，安全設備僅使用借用的 IP 地址作為源地址。通道接口可以從相同或不同安全區段的接口借用 IP 地址，只要這兩個區段位于同一個路由選擇域中。

可以對 VPN 信息流路由進行非常安全的控制，方法是將所有沒有編號的通道接口綁定到一個區段 ( 該區段位于其自身的虛擬路由選擇域中) ，并且從綁定到同一區段的回傳接口借用 IP 地址。例如，可以將所有沒有編號的通道接口綁定到一個名為“VPN ”的用戶定義的區段，并且對這些接口進行配置，以便從 loopback.1 接口借用 IP 地址，也可綁定到 VPN 區段。VPN 區段位于名為“vpn-vr ”的用戶定義的路由選擇域中。將通道通向的所有目標地址放置在 VPN 區段中。對這些地址的路由指向通道接口，策略則控制其他區段和 VPN 區段之間的 VPN 信息流。

將所有通道接口放置在這樣的區段中非常安全，因?yàn)?VPN 不會由于出現故障 ( 這樣會使通往相關通道接口的路由變成非活動狀態) 而重新定向原本讓通道使用非通道路由 ( 如缺省路由) 的信息流。

還可將一個通道接口綁定到 Tunnel 區段。這時，必須有一個 IP 地址。將通道接口綁定到 Tunnel 區段的目的是讓基于策略的 VPN 通道能夠使用 NAT 服務。

通道接口到區段的綁定

從概念上講，可將 VPN 通道當作鋪設的管道。它們從本地設備延伸到遠程網關，而通道接口就是這些管道的開口。管道始終存在，只要路由引擎將流量引導到接口之一就可隨時使用。

通常，如果希望接口支持源地址轉換 (NAT-src) 的一個或多個動態 IP (DIP) 池和目標地址轉換 (NAT-dst) 的映射 IP (MIP) 地址，請為該通道接口分配一個 IP 地址?？梢栽诎踩珔^(qū)段或通道區段創建具有 IP 地址和網絡掩碼的通道接口。

如果通道接口不需要支持地址轉換，并且配置不要求將通道接口綁定到一個Tunnel 區段，則可以將該接口指定為無編號。必須將一個沒有編號的通道接口綁定到安全區段；同時不能將其綁定到 Tunnel 區段。還必須指定一個具有 IP 地址的接口，該接口位于與綁定沒有編號接口的安全區段相同的虛擬路由選擇域中。無編號的通道接口借用該接口的 IP 地址。

如果正在通過 VPN 通道傳送組播數據包，可以在通道接口上啟用“通用路由封裝”(GRE) 以在單播數據包中封裝組播數據包。Juniper Networks 安全設備支持可在 IPv4 單播數據包中封裝 IP 數據包的 GREv1。

刪除通道接口

不能立即刪除擁有映射 IP 地址 (MIP) 或“動態 IP (DIP)”地址池的通道接口。刪除擁有這些特征的通道接口前，必須首先刪除引用它們的所有策略。然后必須刪除通道接口上的 MIP 和 DIP 池。如果基于路由的 VPN 配置引用一個通道接口，則必須首先刪除 VPN 配置，然后刪除通道接口。

在本范例中，通道接口 tunnel.2 被鏈接到 DIP 池 8。通過名為 vpn1 的 VPN 通道，從 Trust 區段到 Untrust 區段的 VPN 信息流的策略 (ID 10) 引用 DIP 池 8。要?jiǎng)h除該通道接口，必須首先刪除該策略 ( 或從該策略中刪除引用的 DIP 池 8) ，然后刪除 DIP 池。然后，必須解除 tunnel.2 到 vpn 1 的綁定。刪除依賴通道接口的所有配置后，即可刪除該通道接口。

WebUI

1. 刪除引用 DIP 池 8 的 策略 10

Policies (From: Trust, To: Untrust): 單擊策略 ID 10 的 Remove 。

2. 刪除鏈接到 tunnel.2 的 DIP 池 8

Network > Interfaces > Edit ( 對于 tunnel.2) > DIP: 單擊 DIP ID 8 的

Remove 。

3. 解除來自 vpn1 的 tunnel.2 綁定

VPNs > AutoKey IKE > Edit ( 對于 vpn1) > Advanced: 在 Bind to: Tunnel

Interface 下拉列表中選擇 None ，單擊 Return ，然后單擊 OK 。

4. 刪除 tunnel.2

Network > Interfaces: 單擊 tunnel.2 的 Remove 。

CLI

1. 刪除引用 DIP 池 8 的 策略 10

unset policy 10

2. 刪除鏈接到 tunnel.2 的 DIP 池 8

unset interface tunnel.2 dip 8

3. 解除來自 vpn1 的 tunnel.2 綁定

unset vpn vpn1 bind interface

4. 刪除 tunnel.2

unset interface tunnel.2

save

查看接口

可查看列出安全設備上所有接口的表。因?yàn)槲锢斫涌谑穷A(yù)定義的，所以不管是否配置，它們都會列出。而對于子接口和通道接口來說，只有在創建和配置后才列出。

要在 WebUI 中查看接口表，請單擊 Network > Interfaces。可指定接口類型從List Interfaces 下拉菜單顯示。

要在 CLI 中查看接口表，請使用 get interface 命令。

接口表顯示每個接口的下列信息:

Name: 此字段確定接口的名稱。

IP/Netmask: 此字段確定接口的 IP 地址和網絡掩碼地址。

Zone: 此字段確定將接口綁定到的區段。

Type: 此字段指出接口類型: Layer 2 (第 2 層) 、Layer 3 (第 3 層) 、tunnel (通道) 、redundant ( 冗余) 、aggregate ( 聚合) 、VSI 。

Link: 此字段確定接口是否為活動 (up) 或非活動 (down)。

Configure: 此字段允許修改或移除接口。

將接口綁定到安全區段

可將任何物理接口綁定到 L2 ( 第 2 層) 或 L3 ( 第 3 層) 安全區段。由于子接口需要IP 地址，因此僅可將子接口綁定到 L3 ( 第 3 層) 安全區段。將接口綁定到 L3 安全區段后，才能將 IP 地址指定給接口。

在本例中，將 ethernet5 綁定到 Trust 區段。

WebUI

Network > Interfaces > Edit ( 對于 ethernet5): 從 Zone Name 下拉列表中選擇

Trust ，然后單擊 OK 。

CLI

set interface ethernet5 zone trust

save

從安全區段解除接口綁定

如果接口未編號，那么可解除其到一個安全區段的綁定，然后綁定到另一個安全區段。如果接口已編號，則必須首先將其 IP 地址和網絡掩碼設置為 0.0.0.0。然后，可解除其到一個安全區段的綁定，然后綁定到另一個安全區段，并 ( 可選) 給它分配 IP 地址/ 網絡掩碼。

在本例中，ethernet3 的 IP 地址為 210.1.1.1/24 并且被綁定到 Untrust 區段。將其IP 地址和網絡掩碼設置為 0.0.0.0/0 并將其綁定到 Null 區段。

WebUI

Network > Interfaces > Edit ( 對于 ethernet3): 輸入以下內容，然后單擊 OK :

Zone Name: Null

IP Address/Netmask: 0.0.0.0/0

CLI

set interface ethernet3 ip 0.0.0.0/0

set interface ethernet3 zone null

save

編址接口

在本例中，將給 ethernet5 分配 IP 地址 210.1.1.1/24,“管理 IP ”地址 210.1.1.5。( 請注意, “管理 IP ”地址必須在與安全區段接口 IP 地址相同的子網中) 。最后，將接口模式設置為 NAT ，將所有內部 IP 地址轉換至綁定到其它安全區段的缺省接口。

WebUI

Network > Interfaces > Edit ( 對于 ethernet5): 輸入以下內容，然后單擊 OK :

IP Address/Netmask: 210.1.1.1/24

Manage IP: 210.1.1.5

CLI

set interface ethernet5 ip 210.1.1.1/24

set interface ethernet5 manage-ip 210.1.1.5

save

修改接口設置

配置物理接口、子接口、冗余接口、聚合接口或“虛擬安全接口”(VSI) 后，需要時可更改下列
