1概述

無線移動模塊TK-W-01是一款全新的產品，采用了嵌入式設計，其功能為有線(10/100M以太網絡) 和無線（WIFI ）之間做一個智能轉換，為有線終端設備加入到WIFI 的網絡提供了便捷的方式?？梢詮V泛的使用在礦山、工廠、隧道、林業、交通等應用場所。

一、 功能說明

1、

2、 將固定型IP 設備轉換成WIFI 無線移動型IP 設備 轉換完成的IP 型設備，可以在多個WIFI 信號之間自動切

換，切換速度小于1SEC ，當然，您的WIFI 信號必須設置成相同的SSID 和PASSWORD ，但是信道可以不同。

二、 連接方法

3/ 26

無線移動模塊TK-XNW-01使用說明

說明：

1、 網口1和網口2是平行的，沒有固定特指哪個固定連接位，

在移動模塊上面的兩個網口，您可以任意連接；

2、 本模塊總共有三個IP 地址：

局域網地址（管理地址，默認為192.168.169.1） 此地址為本模塊的管理地址，設置界面上稱為局域網地址。您可以自己定義，但是必須牢記，因為這個地址將來有兩個用途，第一是通過本模塊采用有線的方式直接連接到計算機上時，設置本模塊，第二是通過網線與此模塊連接的固定型Ip 設備，其網關必須設置成這個地址。

內部保留地址192.168.169.2 此地址為本模塊的保留地 址，您不能夠設置。與此模塊連接的固定型Ip 設備，其IP 地 址必須設置成這個地址。此地址與局網無任何關系，請放心。 如果修改了無線模塊的管理IP 地址，則需要修改固定型Ip 設 備功能的網絡參數。例如無線模塊的管理IP 地址修改為 192.168.2.1，則固定型Ip 設備功能模塊的IP 地址修改為 192.168.2.2，網關配置為192.168.2.1。

無線外網地址，也就是未來您的應用程序所提取的移動數據來源地地址，您可以根據自己局域網內設備的網絡設置來自行定義。

簡單的設置理解：

4/ 26

無線移動模塊TK-XNW-01使用說明

固定型設備的IP ，就是無線模塊的局網地址，最后一位改成2 固定型設備的網關，就是無線模塊局網地址 無線外網地址，就是未來網絡里面的訪問地址 注意：無線外網的地址和局網地址，不可以設置在同一網段。

三、 快速設置步驟（第一次安裝）

1、 將固定型IP 設備的網口，連接到移動模塊的任意網口上，

并在移動模塊的另外一個網口，引出Rj45，連接至本地計算機；

2、 進入下一步之前，請先確定您未來應用程序?qū)⒃L問的地址，

也就是該固定性IP 設備轉為無線IP 設備后，在網絡中的地址，此處簡稱地址1。

3、 計算機進入固定型IP 設備的地址XXX.XXX.XXX.XXX ，設置

該設備的IP 地址為192.168.169.2，網關設置成為該移動模塊的局域網地址，也就是192.168.169.1；

4、 計算機進入本模塊的管理地址（第一次為192.168.169.1，

您可以未來更改，但是請務必牢記，否則只能RESET ），根據您的需要，配置本文下述的內容，主要是將無線外網地址改為您未來應用程序?qū)⒃L問的地址（地址1），此處的網關，則需設置成您所使用的整個網絡的網關。這個地方，請不要與上面第三條的網關相混淆；

5、 您的應用程序，直接訪問無線外網地址（地址1），即可看

到您固定型IP 設備所返回的數據，您也可以直接訪問地址1，來管理此固定型IP 設備。

5/ 26

無線移動模塊TK-XNW-01使用說明

6、 如您認為本模塊的管理地址（192.168.169.1）與您網絡部

署不匹配，可以進行更改（此處假設更改為地址2），但是請務必記得進入固定IP 設備的管理界面，更改其網關，設置成為地址2。然后再進入本模塊的管理地址，將其局域網地址改為地址2.

2功能模塊圖

電源： DC 5~12V，額定功率1W 。

網口： 10/100 兩個有線以太網口，均為LAN 口。

無線： 為2.4GHZ ，支持11b/g/n，在11n 的模式下，采用全向

或者定向的天線，最高速度為150M 。為WAN 口。

6/ 26

無線移動模塊TK-XNW-01使用說明

圖1

7/ 26

無線移動模塊TK-XNW-01使用說明

3硬件結構說明

圖2

本設備的圖片詳見圖2，其接口說明如下：

紅色標識內的接口，為電源接口，使用的為DC3.3~5V，接口引腳

間距為2.0mm ，其中1腳為電源的正極，2腳為電源負極。

黃色標準內的接口，為標準以太網絡接口（電口），支持10/100M。

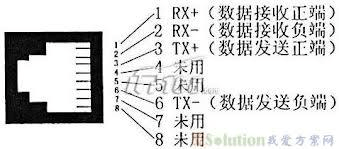

其中1腳到四腳的定義為RX 、RX-、TX 、TX-。在使用時需求外加一個以太網接口，并與之1、2、3、6腳相連。RJ45的引腳定義詳見圖3。

8/ 26

無線移動模塊TK-XNW-01使用說明

圖3

綠色標準內的接口，為標準以太網絡接口（電口），支持10/100M。

其中1腳到四腳的定義為RX-、RX 、TX-、TX 。在使用時需求外加一個以太網接口。在邏輯上兩個以太網接口都是LAN 口。

左下方的藍色框內為天線扣，客戶可以根據實際使用環境選擇合

適的天線。

4軟件使用說明

設備的默認的管理ip 地址為192.168.169.1，并且只能通過有線網口才能管理配置。如果操作的電腦上沒有192.168.169. 段的地址，請手動添加一個192.168.169.xxx 段ip 地址。

4.1登陸界面

登陸的界面如下圖4所示。登陸用戶名和密碼均為小寫的字母admin ，設備不支持修改用戶名和密碼。

9/ 26
