實驗1：設計網絡拓樸、制作網絡硬件連接器 1實驗?zāi)康模?/p>

①理論：理解網絡拓?fù)浣Y(jié)構、加深對以太網的網絡拓?fù)浣Y(jié)構（即總線型網絡拓?fù)浣Y(jié)構）的理解；了解雙絞線的連接原理，學習制作直通型雙絞線和交叉型雙絞線。

②實踐：設計簡單的總線型網絡拓?fù)?；制?68B-568B 型雙絞線和568B-568A 型雙絞線。 2實驗環境：

非屏蔽雙絞線、RJ-45水晶頭、壓線鉗、剪刀、雙絞線連通測試儀

3操作過程：

①網絡拓?fù)浣Y(jié)構和以太網的網絡拓?fù)浣Y(jié)構（即總線型網絡拓?fù)浣Y(jié)構）的理論認識和理解 ●網絡拓?fù)浣Y(jié)構

網絡拓?fù)浣Y(jié)構是指用傳輸媒體互連各種設備的物理布局，指網絡的幾何連接形狀，畫成圖就叫網絡“拓?fù)鋱D”。

目前常見的網絡拓?fù)浣Y(jié)構有：

?總線型網絡

?星型網絡

?環型網絡

?樹型網絡

以太網的網絡拓?fù)浣Y(jié)構（即總線型網絡拓?fù)浣Y(jié)構）

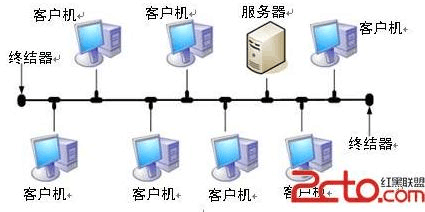

總線型拓?fù)渫ㄟ^一根傳輸線路將網絡中所有結點連接起來，這根線路稱為總線。網絡中各結點都通過總線進行通信，在同一時刻只能允許一對結點占用總線通信。這種網絡拓?fù)浣Y(jié)構比較簡單，總線型中所有設備都直接與采用一條稱為公共總線的傳輸介質相連，這種介質一般也是同軸電纜（包括粗纜和細纜），不過現在也有采用光纜作為總線型傳輸介質的，如A TM 網、Cable Modem 所采用的網絡等都屬于總線型網絡結構。

②雙絞線的基本原理

●非屏蔽雙絞線

非屏蔽雙絞線（Unshielded Twisted Pair，縮寫UTP ）是一種數據傳輸線，由四對不同顏色的傳輸線所組成，廣泛用于以太網路和電話線中。

非屏蔽雙絞線電纜具有以下優點：

?無屏蔽外套，直徑小，節省所占用的空間，成本低；

?重量輕，易彎曲，易安裝；

?將串?dāng)_減至最小或加以消除；

?具有阻燃性；

?既可以傳輸模擬數據也可以傳輸數字?jǐn)?shù)據。

●制作規格

標準568B ：

橙白--1，橙--2，綠白--3，藍--4，藍白--5，綠--6，棕白--7，棕--8

標準568A ：

綠白--1，綠--2，橙白--3，藍--4，藍白--5，橙--6，棕白--7，棕--8

除兩臺PC 機之間用交叉線連接之外，一般情況我們使用直通線連接。

為了方便記憶雙絞線顏色對應的順序，采取老師的辦法，線頭朝外，從右到左，顏色依次為棕-綠-藍-橙，對應第8-6-4-2根先，并且純色最右，白色在對應的純色線的左邊，按照此辦法來記憶雙絞線顏色次序。

③網線制作

●568B-568B （直通型）制作

步驟一：準備合適長度的雙絞線和水晶頭備用，準備好剪刀、壓線鉗和測線儀；

步驟二：用剪刀或者壓線鉗內的剪口剪去雙絞線末端外皮約1.5cm 到2cm ，出去保護皮后看到雙絞線內部4色8根線；

步驟三：解開纏在一起的線纜（按棕-綠-藍-橙次序排列好，防止白線亂序），將解開的8根線按照T568B 的順序排列，具體為：以藍線為中心，對調其左右兩邊的白線。

步驟四：調整排好的線纜，扯平拉直，精細工藝；

步驟五：用剪刀將線纜剪齊，留約1.3cm 左右即可，注意剪裁的時候不要亂了線纜的順序；步驟六：將線纜對準插孔插入水晶頭，線纜平行地插入線的插孔，水晶頭和雙絞線的保護線在末端接觸一定的距離；

步驟七：調整好后，將水晶頭插入壓線鉗用力壓下直到“咔”的一聲，雙絞線壓制成功，用相同的方法做好另一段；

●568B-568A （交叉型）制作

步驟一：準備合適長度的雙絞線和水晶頭備用，準備好剪刀、壓線鉗和測線儀；

步驟二：用剪刀或者壓線鉗內的剪口剪去雙絞線末端外皮約1.5cm 到2cm ，出去保護皮后看到雙絞線內部4色8根線；

步驟三：解開纏在一起的線纜（按棕-綠-藍-橙的次序排列好，防止白線亂序），將解開的8根線一端按照T568B 的順序排列；

步驟四：調整排好的線纜，扯平拉直，精細工藝；

步驟五：用剪刀將線纜剪齊，留約1.3cm 左右即可，注意剪裁的時候不要亂了線纜的順序；步驟六：將線纜對準插孔插入水晶頭，線纜平行地插入線的插孔，水晶頭和雙絞線的保護線在

末端接觸一定的距離；

步驟七：調整好后，將水晶頭插入壓線鉗用力壓下直到“咔”的一聲；

步驟八：制作另一端568A ，將8根線按照棕-綠-藍-橙排列好后，首先將綠-綠白兩根線與橙-橙白兩根線對換位置，再以藍線為中心，對調其左右兩邊的白線；

步驟九：用同樣的辦法壓制好水晶頭。

4功能測試：

①568B-568B 直通型雙絞線兩頭插入測線儀，打開開關后，測線儀兩排綠燈依次從1-1、2-2到8-8成對亮起來；

②568B-568A 交叉型雙絞線兩頭插入測線儀，打開開關后，測試儀兩排綠燈按照1-3、2-6、4-4、5-5、7-7、8-8交叉亮起來；

網線制作成功。

5體會總結：

制作網線應當是網絡工程專業學生最基礎的技能之一，實驗一最大的收獲就是學會了制作網線，尤其是依照“棕綠藍橙”的順序記憶568A 和568B 的線序。之前自己看書總不能準確記住顏色的排序，實驗一中按照老師講的，線頭朝外，從8到1分別是棕-綠-藍-橙，對應的白線均在純色線的左邊。對于568B ，需要調整的順序是以藍線為中心，左右對調兩根白線的位置；對于568A ，我自己的記憶方法是，先以藍線為中心，左右對調綠-綠白和橙-橙白線，然后再以藍線為中心，左右對調兩邊的白線。

在壓制水晶頭時，要注意把網線包皮伸進水晶頭的卡槽里面，而不能露在外面，只卡到里面的雙絞線，同時8根線都要齊頭抵到水晶頭頂部和銅片完全接觸。壓制時要注意握鉗的手不要有贅肉等部位接觸到刀片防止壓制時受傷，同時要注意美觀，網線應該放置在水晶頭中間，卡槽卡出網線包皮，這樣壓制的水晶頭才能夠受拉扯等力而不至于破壞里面網線和水晶頭銅片的接觸。

實驗2：構建網絡平臺、組建對等網 1實驗?zāi)康模?/p>

①理論：了解對等網及其優缺點和適用范圍；

②實踐：熟悉Windows server 2003操作系統的安裝和使用，并利用實驗1中制作的交叉線組建最簡單的對等網，并配置IP 。

2實驗環境：

計算機2臺、Windows server 2003安裝盤、交叉型雙絞線1條

3操作過程：

①用制作好的交叉型雙絞線將自己和同組同學的計算機連接起來

②將Windows server 2003的安裝盤放入光驅，按照提示步驟進行硬盤分區、輸入安裝密鑰等，完成操作系統的安裝，過程截圖如下：
