1. 前言

在原Chinanet 分為北方China Netcom 和南方China Telecom之后。由于南北網絡之間的互聯問題。出現了從南方用戶訪問北方網站或北方用戶訪問南方用戶訪問速度較慢的問題。其出現的根本原因為南北網絡的互通互聯接點擁塞，造成用戶丟包、延遲較大，從而導致訪問緩慢，甚至對于一些應用根本無法訪問。

2、需求描述

對于一個運行關鍵業務的電子商務網站來說，保持用戶的訪問速度和訪問的成功率非常重要。需要一套系統來解決南方和北方用戶的訪問問題。

以下是一張實測數據表

表中可以看出，對于同一個站點，一個用戶分別從兩條線路進行訪問，得出的訪問速度差異是非常大的。最大的差值在廣東電信分別訪問站點的兩條線路，其速度差異接近20倍。

3、系統設計

通常用戶系統原有結構設計圖

在系統原有系統結構中，采用單條接入線路，一個或多個DNS 服務器，這些服務器對于同一個域名均解析為同一個地址。

1.1 3DNS多鏈路設計結構圖：

非冗余結構：

在非冗余結構下，系統中需要增加一側接入路由器、兩臺3DNS 設備和一臺BIGIP 設備作為多線路接入設備。

冗余結構:

在冗余結構中，則采用兩臺3DNS 和兩臺BIGIP 實現了系統的全冗余，同時，在BIGIP 下端，可采用防火墻和核心交換機冗余保證系統的進一步可靠性。

1.2網絡拓撲結構說明

在原系統接入中，增加一條線路，并采用相應的接入路由器，將兩臺3DNS 服務器分別接在兩臺接入路由器上，負責用戶的DNS 訪問請求。引導用戶使用最快的鏈路進行訪問站

點。同時，3DNS 負責檢查兩條線路的健康狀態，一旦檢測到線路的中斷，則停止相應線路的地址解析。

在接入路由器之后，采用了F5 BIGIP作為多鏈路接入設備，在BIGIP 上配置多個IP 對應每條線路分配的IP 網段。這些IP 同時對應后端的一臺或多臺服務器。實現服務器組的對外統一服務。

根據每個系統的需求，可以采用非冗余結構或者冗余結構。

1.3系統邏輯結構

3DNS 上采用DataCenter 、VS 、和WideIP 來標識系統中的各元素，系統邏輯結構圖如下：

其中：

3DNS 配置：

VS:表示各線路真實對外提供服務的IP 地址，在本系統中，VS 為BIGIP 上虛擬的后端服務器地址。

WideIP:表示外部用戶訪問的統一域名，每個WideIP 均與相應的兩個或多個VS 相對應，對于每一個 LocalDNS 的請求，3DNS 均會選擇一個或多個相應的VS 地址返回。WideIP 主要負責A 記錄的解析。

DataCenter:用于標識線路或數據中心，位于同一條線路側的所有VS 、3DNS 均位于同一個DataCenter 。

NameSurfer/BIND:在3DNS 內部用于解析非動態域名，提供標準DNS 服務器的所有功能。包括SOA 、NS 、MX 和A 記錄的解析。

BIGIP 配置：

VS:表示對應于各線路的服務地址，該地址為虛擬地址

Pool:用于對后端的服務器分組，在同一組內可以是一個或多個服務器組成的負載均衡組。BIGIP 將對VS 的訪問根據預先定義的算法分配到Pool 中的每個Node 節點上。

Node:標識每一臺真實的服務器地址和提供服務的端口。

1.4同一組服務器對外多地址服務原理

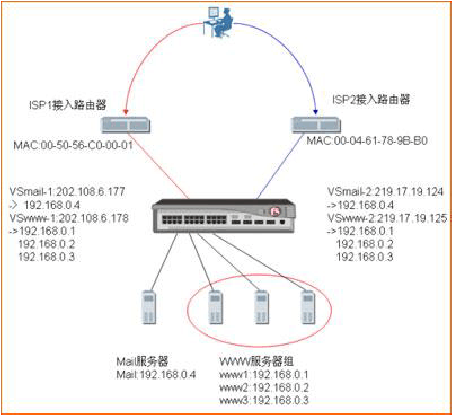

由于采用了多條鏈路接入，則此時必將面臨將系統中的一臺或多臺服務器同時對多條鏈路提供服務的問題。在系統設計中，我們采用了F5 BIGIP來實現了多出口接入。 如圖：

在BIGIP 實現多鏈路接入的時候，采用了BIGIP 上的AutoLastHop 技術。對于每條線路，在BIGIP 上均配置一個與線路分配網段對應的IP 地址，這些IP 地址均映射到后端的一臺或同一組服務器。當用戶訪問不同地址的時候，BIGIP 上將建立每個請求與來源設備Mac 地址的對應關系表。即將每個用戶的請求連接和上端的路由器MAC 地址進行對應，在服務器數據返回的時候，則根據該對應表將返回的數據包發送到相應的路由器，避免了數據往返通路不同的問題。

1.5 3DNS分配算法及運行機制

3-DNS 控制器采用了完善的負載平衡算法和業界最先進的流量分配方法：

循環

全球可用性

LDNS 持續性

應用可用性

地理分布

虛擬服務器容量

最少連接

Pkt/sec（數據包/每秒）

KB/sec（千字節/每秒）

往返時間

中繼段（hop ）

數據包完整率

用戶定義服務質量（QoS ）

動態比率

LDNS 循環

比率

隨機

在3DNS 的每個WideIP 中，可以選擇三種算法，這三種算法按照預定的優先級進行排列。在通常情況下，選擇RTT 動態計算方法作為系統的優選算法，即所有的LocalDNS 請求均被3DNS 計算其就近性，以保證絕大部分用戶訪問的最優化性。而Topology 算法則作為RTT 動態計算的補充算法，在RTT 計算方式?jīng)]有結果的時候，將用戶請求定義到其本網的線路上。Global Availability 算法作為系統的默認算法，將所有無法計算結果并且不在Topology 范圍之內的LocalDNS 請求，定義到系統的默認線路上。

1.1.1 RTT算法運行機制：

通過3DNS 的RTT 就近性算法會自動運算生成一個ldns 就近分布表，通過這個動態的表，每個客戶上來都會提供一個最快速的鏈路進行訪問，由于站點有ISP1和ISP2的兩條廣域網線路。在3DNS 上會針對站點服務器(以www.f5.com.cn 為例) 解析ISP1和ISP2的兩個不同的公網地址。

對應于www.f5.com.cn 域名，在3DNS 上配置wideip ：www.f5.com.cn ，對應兩個Virtual Server：VS1：202.106.83.177，VS2：219.17.66.100。分別屬于ISP1和ISP2兩條線路分配的IP 地址段。在3DNS 內部，同時定義兩個DataCenter 分別與ISP1和ISP2相對應。

用戶的訪問流程如下：

訪問網銀的用戶在發起DNS 請求時

（1）首先向其所在運營商的Local DNS發起www.f5.com.cn 域名的DNS 請求。步驟2

（2）運營商的Local DNS服務器通過遞歸算法查找到工行的主、輔DNS 服務器。步驟3和4。

（3）接受到請求的3DNS 首先查詢在本地是否有該LocalDNS 的就近性表項，如果存在，則直接給LocalDNS 返回速度最快的服務器地址。如果不存在，則通知另外一臺3DNS 發起對該LocalDNS 的查詢。步驟5。

（4）兩臺3DNS 分別對LocalDNS 進行Probe 。例如ISP1側3DNS 查詢該LocalDNS 的RTT 時間為150ms ，而ISP2側3DNS 查詢同一LocalDNS 的RTT 時間為300ms ，則此時在兩臺3DNS 內都形成了該LocalDNS 的對應就近性表記錄。

（5）接受到LocalDNS 請求得3DNS 根據系統的就近性表返回相應的DataCenter 內的WEB 服務器地址。步驟6。

（6）在用戶LocalDNS 獲得地址后，將該地址返回給用戶。步驟7

（7）用戶向www.f5.com.cn 網站發起訪問。步驟8。

通過以上流程可以看出，通過動態計算方式，可以最為準確的估算出用戶LocalDNS 與兩條線路之間的速度。通過3DNS 之間的信息交互，在兩臺3DNS 上形成就近性表，并根據該表返回用戶的最佳訪問地址。

3DNS 可以選擇多種測試方法判斷對local DNS的RTT 時間, 包括:

DNS_Dot: 向local DNS發起一個包含”.”的測試, 也就是向目標LocalDNS 請求root 清單，該解析一般默認配置的DNS 服務器均提供支持。

DNS_REV: 向local DNS發起LocalDNS 本機IP 的PTR 請求

UDP:發起一個UDP 的包, 看是否回應

TCP:發起一個TCP 的包看是否回應

ICMP:發起一個ICMP 的ping 包, 看是否回應

在以上各檢測方式中，無論目標系統返回那種類型的數據包，3DNS 均可認為是有效數據包而記錄數據包往返時間，最終形成就近性表。

針對一個local DNS 的RTT 結果:

ldns {

address 61.136.178.229

cur_target_state 419446729

ttl 2419199

probe_protocol tcp

path {

datacenter "CNC"

cur_rtt 189850

cur_hops 0

cur_completion_rate 10000

cur_last_hops 0

path {

datacenter "TEL"

cur_rtt 57209

cur_hops 0

cur_completion_rate 10000

cur_last_hops 0

通常情況下，我們選擇RTT 動態算法作為優選算法，只要是3DNS 能檢測到的地址，一律按照動態算法分配，保證系統最大的靈活性。

在實際的運行環境中，可能存在某些LocalDNS 無法檢測的情況，所以我們可以采用地理分布算法作為動態RTT 算法的有效補充。

1.1.2 地理分布算法

在3DNS 上，可以根據用戶的LocalDNS 地址來決定給用戶返回那個地址。在3DNS 上可配置多個自定義區域，并將這些區域與鏈路相對應。當用戶的LocalDNS 發起請求連接3DNS 的時候，3DNS 將根據LocalDNS 所位于的區域返回給LocalDNS 適當?shù)逆溌穫?cè)服務器地址，引導用戶從正確的線路進行訪問。

在該算法下，需要收集各運營商的IP 地址網段表。將網段進行整理后輸入到3DNS 內形成自定義區域表。

一個典型的topology 表結構如下：

topology { // 4 Items

server ldns score

dc."CNC" 202.106.0.0/16 100

dc."TEL" 219.172.0.0/16 100

dc."CNC" 200.100.0.0/16 100

這樣，就將所有從表中l(wèi)dns 網段內的LocalDNS 請求有限定一到相應的表中對應的鏈路上。

通常，我們采用地理分布算法作為第二算法。當動態檢測機制無法檢到LocalDNS 就進性的時候，將啟動靜態算法，將在地址范圍列表之內的用戶定義到正確的線路上去。
