Windows 域與802.1X 協議統一認證解決方案

本帖最后由 網絡精靈 于 2010-1-3 13:52 編輯

Windows 域與802.1X 協議統一認證解決方案

【課程星級】★★★★★

【實驗名稱】Windows 域與802.1X 協議統一認證解決方案

【實驗?zāi)康摹渴构芾砣藛T了解Windows 域與802.1X 協議結合進行統一認證的配置方法。

【背景描述】

隨著局域網的迅速發展, 辦公用戶的網絡安全問題日益突出。目前, 各企業面臨的安全威脅之一就是外圍設備非法接入到內部網絡后的破壞性攻擊行為。在許多企業的IT 管理過程中, 往往注重對來自因特網的外部威脅防御, 忽略了來自內部的非法訪問威脅。

這種威脅在大中型企業的IT 環境中影響尤其明顯。因此, 建立內部網絡接入防御體系勢在必行。很多企事業單位已經建立了基于Windows 域的信息管理系統，通過Windows 域管理用戶訪問權限和應用執行權限。然而，基于Windows 的權限控制只能作用到應用層，而無法實現對用戶的物理訪問權限的控制，比如對網絡接入權限的控制，非法用戶可隨意接入用戶網絡，這就給企業網的網絡和應用安全帶來很多隱患。為了更加有效地控制和管理網絡資源，提高網絡接入的安全性，很多政府和企業網絡的管理者希望通過802.1x 認證實現對接入用戶的身份識別和權限控制。

通過802.1x 協議和活動目錄技術相結合的方案, 來實現設備接入的合法驗證和管理。只有通過了內部域用戶驗證的計算機才能正常進行網絡通訊, 否則其接入端口數據將被阻隔。 下面我們就來看一下Windows 域與802.1X 協議統一認證解決方案的實現過程。

【實驗拓?fù)洹?/p>

實驗環境說明：本實驗需要用到Windows 2003 Server,并且在Windows 2003 Server安裝DNS 、AD 、DHCP 、CA 、IAS 等組件，并且要求交換機支持802.1X 協議與Guest VLAN功能。 本文詳細地記錄了配置Windows 2003 Server和交換機每一個步驟的實現過程，并力求層次清晰。但還是希望沒有接觸過Windows 2003 Server 的讀者了解Windows 2003 ServerDNS 、 AD 、DHCP 、CA 和IAS 的相關知識，請參考相關書籍和網站。

拓?fù)湔f(shuō)明：Windows 2003 Server IP:192.168.0.254

交換機IP ：192.168.0.250

路由器LAN 接口IP:192.168.0.1

橘紅色端口所屬的VLAN 為Guest VLAN,名稱為V10, VID為10 藍色端口所屬的VLAN 名稱為V20, VID為20

綠色端口為需要進行802.1X 認證的端口

測試計算機的IP 為從Windows 2003 Server 自動獲取

根據上面的拓?fù)洵h(huán)境，測試PC 通過了windows 域的認證以后，自動在交換機端口上進行802.1X 認證，認證通過以后，PC 被交換機自動分配到了V20里面，從而可以接入到互聯網中。若PC 沒有通過802.1X 認證，則只能訪問Guest VLAN里面的資源。

【實驗設備】Windows 2003 Server 1臺，DES-3526 1臺，路由器1臺，測試PC1臺，網線若干。

【實驗步驟】

一． 配置Windows 2003 Server

1. 安裝Windows 2003 Server AD（活動目錄）

在Windows 2003 Server上，點擊“開始”----“運行”，輸入“dcpromo ”, 點“確定”, 啟動“活動目錄安裝向?qū)А?。如下圖：

此處選擇“新域的域控制器”，使此計算機作為此域的域控制器（DC ）。

此處選擇“在新林中的域”。

輸入“test.com ”作為新建域的域名。

設置NetBIOS 域名，此處使用默認的“TEST ”。

設置數據庫和日志文件的保存路徑，此處選擇默認設置。

設置共享的系統卷，此處使用默認設置。

DNS 注冊診斷，由于此服務器還沒有安裝DNS 服務器組件，因此顯示診斷失敗，這里選擇“在這臺計算機安裝并配置DNS 服務器，并將這臺DNS 服務器設為計算機的首選DNS 服務器”。

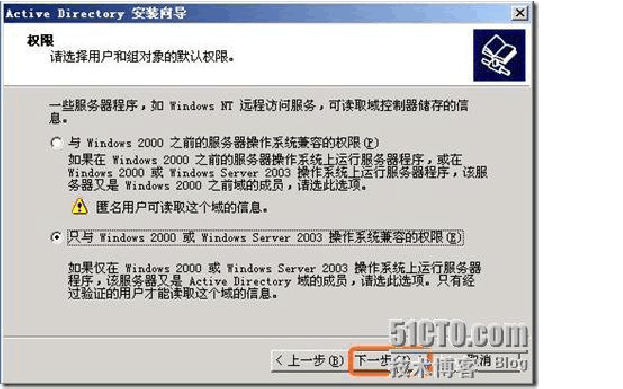

設置用戶和組對象的默認權限，此處選擇默認設置。

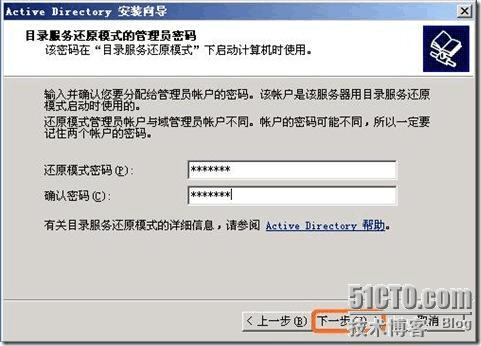

設置目錄還原模式的管理員密碼。

開始安裝和配置活動目錄。

活動目錄安裝完畢。

點擊“立即重新啟動”，重啟windows 2003 server。

2. 安裝并配置windows 2003 server DHCP服務器
