TCP/IP原理與應用課程作業一

對DNS 域名系統的抓包分析

姓名：XXX

學號：XXXXXXXXXX

學院：計算機科學與工程

一、 實驗?zāi)康?/p>

通過網絡抓包試驗，深刻理解TCP/IP協議簇中DNS 域名系統的使用方式與報文具體格式與含義，加強對課程的理解與應用。

二、 相關原理

2.1 DNS的定義

DNS 是域名系統 (Domain Name System) 的縮寫，它是由解析器和域名服務器組成的。域名服務器是指保存有該網絡中所有主機的域名和對應IP 地址，并具有將域名轉換為IP 地址功能的服務器。其中域名必須對應一個IP 地址，而IP 地址不一定有域名。域名系統采用類似目錄樹的等級結構。域名服務器為客戶機/服務器模式中的服務器方，它主要有兩種形式：主服務器和轉發服務器。將域名映射為IP 地址的過程就稱為“域名解析”。在Internet 上域名與IP 地址之間是一對一（或者多對一）的，域名雖然便于人們記憶，但機器之間只能互相認識IP 地址，它們之間的轉換工作稱為域名解析，域名解析需要由專門的域名解析服務器來完成，DNS 就是進行域名解析的服務器。 DNS 命名用于 Internet 等 TCP/IP 網絡中，通過用戶友好的名稱查找計算機和服務。當用戶在應用程序中輸入 DNS 名稱時，DNS 服務可以將此名稱解析為與之相關的其他信息，如 IP 地址。因?yàn)?，你在上網時輸入的網址，是通過域名解析系統解析找到了相對應的IP 地址，這樣才能上網。其實，域名的最終指向是IP 。

2.2 DNS的構成

在IPV4中IP 是由32位二進制數組成的，將這32位二進制數分成4組每組8個二進制數，將這8個二進制數轉化成十進制數，就是我們看到的IP 地址，其范圍是在0～255之間。因?yàn)椋?個二進制數轉化為十進制數的最大范圍就是0～255?，F(xiàn)在已開始試運行、將來必將代替IPv4的IPV6中，將以128位二進制數表示一個IP 地址。

2.3 DNS的查詢

DNS 查詢可以有兩種解釋?zhuān)环N是指客戶端查詢指定DNS 服務器上的資源記錄（如A 記錄），另一種是指查詢FQDN 名的解析過程。

一、查詢DNS 服務器上的資源記錄

您可以在Windows 平臺下，使用命令行工具，輸入nslookup ，返回的結果包括域名對應的IP 地址（A 記錄）、別名（CNAME 記錄）等。除了以上方法外，還可以通過一些DNS 查詢站點如國外的國內的 查詢域名的DNS 信息。

二、FQDN 名的解析過程查詢

若想跟蹤一個FQDN 名的解析過程，在Linux Shell下輸入dig www trace，返回的結果包括從跟域開始的遞歸或迭代過程，一直到權威域名服務器。

2.4 DNS的報文格式

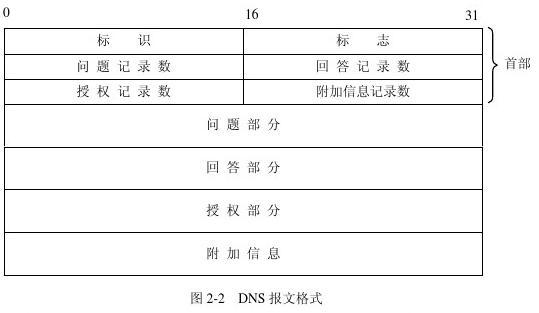

DNS 報文的首部：

DNS 報文首部的后面是可變部分，包括四個小部分。 問題部分由一組問題記錄組成。

圖2-4 DNS 報文問題記錄格式

DNS 報文的其余三個部分是回答部分、授權部分和附加信息部分，附加信息包含回答部分和授權部分返回的資源所要求的附加信息（如IP 地址）。這三部分均由一組資源記錄組成，而且僅在應答報文中出現。一條資源記錄描述一個域名。

三、 結合具體抓包實例進行的分析

3.1協議數據包窗口

從包到達的時間，順序以及源和目的IP 地址可知，這是一對DNS 請求與應答報文。下圖為1號包與2號包中DNS 段的報文分析注釋?zhuān)纱丝勺C明，包1為DNS 請求報文，包2為包1的應答報文，請求與應答報文的到達間隔時間為0.022177000s ，它們的標識字段都為0xf03aH ，用于相互匹配。

因?yàn)镈NS 請求報文的目的是請求www.soku.com 的IP 地址，故包1的源IP 地址為本機IP ，目的IP 地址為DNS 服務器的IP ，包2與包1相反。 3.2協議樹窗口 DNS 請求報文：

DNS 應答報文：

可以看出，DNS 請求報文與應答報文鏈路層的MAC 地址相反，請求報文中的源物理地址為本機的物理地址，這與IP 地址相對應。此外，DNS 請求報文與應答報文傳輸層中UDP 的源端口與目的端口相反，其中請求報文UDP 的源端口為客戶機動態申請的本地端口，目的端口為DNS 所固有的53號周知端口。這兩點都體現了DNS 請求報文與應答報文間的請求-應答關系。

DNS 請求報文與應答報文協議樹窗口顯示的協議層次與網絡協議的層次對應相

DNS 請求報文：

DNS 應答報文：

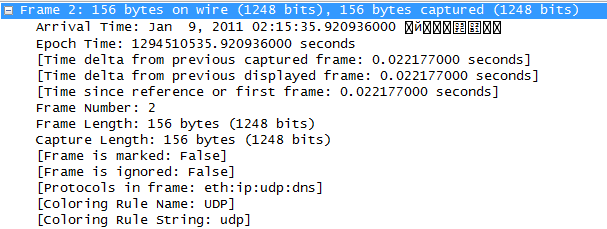

以上兩張圖分別給出了DNS 請求報文與應答報文的時間參數、包號、長度與協議層次，在此不一一細說。但是，我們可以很清楚的看出，DNS 請求報文的長度為72字節，而應答報文的長度為156字節，比請求報文長得多。這是由于在DNS 應答報文中，具有請求報文所沒有的回答部分、授權部分與附加部分，在下面的應答報文分析中會具體說明。

3.4數據鏈路層節點

DNS 請求報文：

DNS 應答報文：

由上圖可以更明顯的看出，DNS 請求與應答報文的源與目的MAC 地址的相反現象。此外，DNS 請求與應答報文以太網協議中的類型均為IP ，即在DNS 協議層次中網絡層協議為IP ，這體現了DNS 作為T(mén)CP/IP協議簇中協議的特點。

3.5 IP節點

DNS 請求報文：

DNS 應答報文：

DNS 請求與應答報文IP 層相同點：

版本號：IPv4

首部長度：20字節，沒有其他選項

服務類型：最低優先級的一般服務

片偏移：0，無分片

協議標識：UDP （0x11H ）

DNS 請求與應答報文IP 層不同點：

數據報長度：上文已有分析。

標識不同，因?yàn)檎?qǐng)求與應答為兩個不同的報文，信源機給予的用于區分分片的標識不同。

生存時間不同，請求報文為64，應答報文為60。

校驗和不同，DNS 請求與應答報文IP 層首部不同，故校驗和不同。 源與目的IP 地址不同，原因在前面的分析中已經說明。

3.6 UDP節點

DNS 請求報文：

DNS 應答報文：

DNS 請求與應答報文的源與目的端口相反，原因在前面的分析中已經說明。 請求報文UDP 長度為38字節，應答報文UDP 長度為122字節。

3.7DNS 節點

3.7.1DNS 請求報文

首部：

標識字段：0xf03aH ，用于匹配請求與響應

標志字段：0x0100H

QR ：0，為請求報文

OpCode ：0000（0），標準查詢（正向解析）

AA ：0，此字段只在服務器的響應中有效，在上圖中不顯示

TC ：0，報文沒有被截?cái)?/p>

RD ：1，請求服務器進行遞歸解析

RA ：0，此字段只在服務器的響應中有效，在上圖中不顯示

3比特保留位：000

rCode ：0000，沒有錯誤

問題記錄數：1

回答記錄數：0（DNS 請求報文此字段為0）

授權記錄數：0（DNS 請求報文此字段為0）

附加信息記錄數：0（DNS 請求報文此字段為0）

問題部分：

詢問名：可變長，在此為14字節，由標號序列組成，每個標號前有一個字節指出該標號的字節長度，0長度表示名稱結束。具體表示：

3www4soku3com0

詢問類型：A ，數值為1，記錄類型為IPv4地址，用于域名到IPv4地址的轉換。 詢問類：IN ，數值為1，表示因特網協議。

3.7.2DNS 應答報文

首部：

標識字段：0xf03aH ，用于匹配請求與響應，此處與DNS 請求報文相匹配。 標志字段：0x8180H

QR ：1，為應答報文

OpCode ：0000（0），標準查詢（正向解析）（與請求報文相同）

AA ：0，回答的服務器是該域的授權服務器

TC ：0，報文沒有被截?cái)?/p>

RD ：1，請求服務器進行遞歸解析（與請求報文相同）

RA ：1，服務器支持遞歸解析（回應RD ）

3比特保留位：000

rCode ：0000，沒有錯誤

問題記錄數：1

回答記錄數：1

授權記錄數：2

附加信息記錄數：2

問題部分：

與請求報文相同，即作為DNS 請求報文的回答，DNS 應答報文的問題部分就是請求報文的問題部分的拷貝。

回答部分：

域名：0xC00CH ，為指向問題部分詢問名的指針，具體地址為00000000001100（二進制地址）

類型：A ，數值為1，記錄類型為IPv4地址，用于域名到IPv4地址的轉換。 類：IN ，數值為1，表示因特網協議。

生存時間：15min

資源數據長度：4字節

資源數據：給出查詢得到IP 地址，211.151.50.103

授權部分：

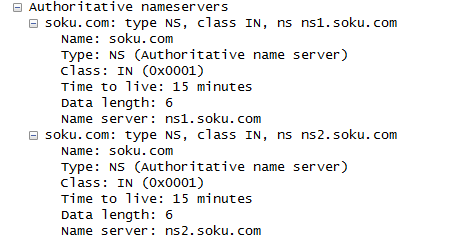

在此部分中，授權由2條資源記錄組成。

附加信息：

在此部分中，附加信息仍由2條資源記錄組成。

由于此處授權和附加信息含義基本一目了然，這里不進行贅述了，至此，本次DNS 抓包實驗的分析基本結束了，下面是本次實驗的個人小結。
