才茂通信CM520-8TF 全網通 工業無線路由器

技術參數

廈門才茂通信工業級2G/3G/4G WIFI 全網通工業無線路由器，是一款金屬外殼設計，內部帶 1 個WAN 口PPPOE通信，以及4 個以太網口RJ45 接口通信，以及WIFI 無線局域網通信，外部采用移動、電信、聯通無線網絡的工業級設計的無線路由器

設備支持局域網WIFI 功能（ 802.11a/b/g/n）。支持移動的LTE-TDD 4G 無線網絡，移動TD-SCDMA 3G 網絡，移動的GPRS 2G 無線網絡；支持電信的LTE-TDD 4G 無線網絡，電信LTE-FDD 4G 無線網絡，電信EV-DO 3G 網絡，電信CDMA2000 2G 網絡；支持聯通的LTE-TDD 4G 無線網絡，聯通LTE-FDD 4G 網絡，聯通的WCDMA 3G 無線網絡，聯通的GPRS2G 無線網絡。

設備加載了廣域網通信VPN 隧道、WIFI 局域網傳輸?shù)陌踩J證等安全功能，實現無線局域網和無線廣域網的無縫連接，為用戶提供高速、安全、可靠的移動寬帶服務。設備采用高性能的工業級通信處理器，以嵌入式實時操作系統為軟件支撐平臺，系統集成了全系列從邏輯鏈路層到應用層通信協議，支持VPN（包括PPTP L2TP MPPE 和IPSEC GRE）,IPTABLE 防火墻，靜態及動態路由，PPPOE，PPP server 及PPP client，,DHCPserver 及DHCP client，DDNS，防火墻，SNAT/DNAT，DMZ 主機,WEB 配置，支持APN/VPDN，支持上電自動撥號，自動維護通信鏈路，保證鏈路永遠在線，支持自動定時上線和下線功能等功能。

才茂WIFI 路由器不僅實現了WIFI 局域網通信功能，以太網局域網通信功能，2G/3G/4G 無線廣域網通信功能，同時設備還支持RS232 接口以及RS485 接口，支持DTU數據傳輸功能（TCP/UDP 數據透明傳輸功能）；設備支持I/O 端口檢測和控制等功能。

才茂WIFI 路由器全部在WIFI 前端加了信號PA 放大功能，解決業內WIFI 的穿墻能力差，傳輸距離小的問題。

產品擁有維護系統穩定的專利技術，確保設備永遠在線；產品整機采用金屬外殼，抗干擾防輻射，硬件上采用工業級設計；系統帶有看門狗WDT 保護，另外加載了系統監測保護SWP（System Watch Protect）；整機產品通過歐洲CE 認證，通過中檢所測試，通過電力3000V 電擊測試，所有無線模塊都有通過CGD 認證或者FCC 認證或者CE 認證；經過嚴格的設計、測試和8 年的實際應用，產品性能穩定可靠。

才茂WIFI 路由器提供“路由器管理系統軟件”，可以實現對成千上萬臺WIFI 路由器 集中遠程配置、遠程升級、流量控制、信號檢測、報警設置、設備定位等等設備集中規模化管理。

本產品已廣泛應用于金融ATM 監控，金融交易，郵政交易，智能電網，智能交通，環保監測，消防監控，安防監控，水利監測，公共安全，廣告發布，遙感勘測，工業控制，油田監測，煤礦監測，地震監測，氣象監測，儀表監測，水表抄表，電表抄表，燃氣抄表，熱網監控，集中抄表等行業。

設備采購型號列表：

產品型號

支持網絡 接口類型 WAN 口 LAN 口 支持4個 CM520-8TF 全網通

以太網接口

支持

1

個

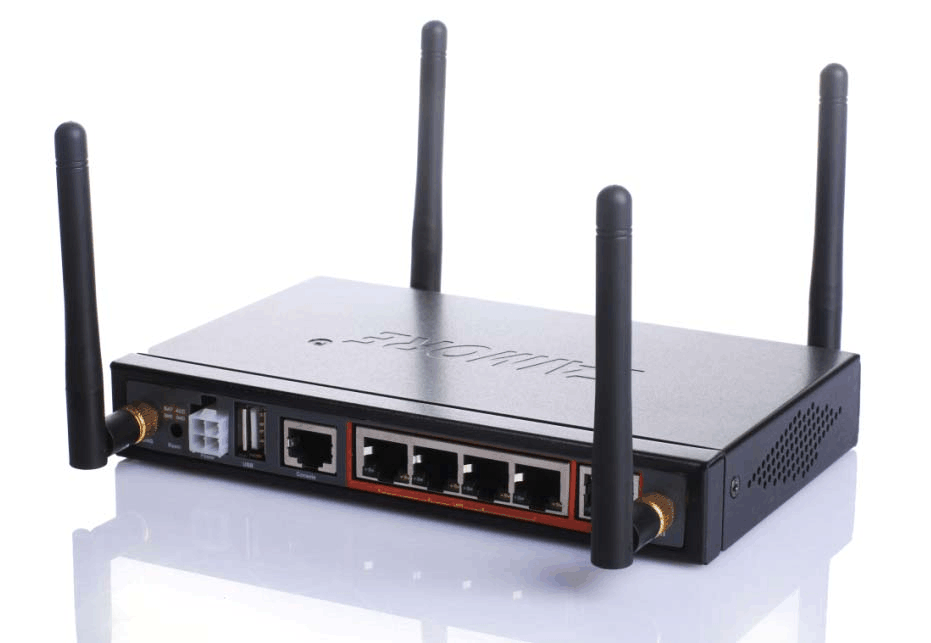

一、產品圖片：

配件：（天線、電源線、RJ45線等）

二、產品特性：

工業級設計

1、工業級CPU：工業級ARM9高性能嵌入式處理，200MPS；帶 16KB Dcache，高速緩存數據，加快高速數據訪問速度；帶16KB Icache，高速指令緩存，加強了指令處理速度；

2、工業級無線模塊：采用工業級無線模塊，抗干擾強，傳輸穩定；

3、實時操作系統：采用LINUX2.6.28操作系統，帶內存管理單元，實時性強，功能升級快，系統穩定，帶完善TCP/IP協議棧；

4、強化電路板：PCB采用遵循3H和3W原則，同時公司所有產品電路板都采用高品質材質來生產，確保板材的穩定可靠；

5、工業級元器件：整機元器件采用嚴格篩選的工業級元器件來生產；

6、工業級電源：寬壓電源設計，電源適應范圍為DC5V~DC35V，內置電源反向保護和過壓過流保護；

7、電磁防護：以太網接口內置1.5KV電磁隔離防護 ；

8、抗干擾設計：采用金屬外殼，屏蔽電磁干擾，系統保護等級IP30；天線帶防雷設計；系統超低溫和超高溫設計；特別適合在環境惡劣的工業環境下使用；

穩定可靠

1、在線維持專利技術：智能防掉線，在線檢測，在線維持，掉線自動重撥，異常自動復位，確保設備永遠在線 ；

2、三層系統保護：在原來兩級（軟件保護 CPU內置看門狗WDT保護）系統保護的基礎上，增加一級系統虛擬值守VWM（Virtual Man Watch）檢測保護功能，確保系統穩定可靠；

3、UIM/SIM卡ESD保護：1.8V/3V/5V標準的推桿式用戶卡接口，內置15KV ESD保護；

4、串口ESD保護：串口RS232內置15KV ESD保護；

5、金屬外殼：采用金屬外殼，防輻射，抗干擾；外殼和系統安全隔離，防雷設計；符合電力安規要求；防護等級為IP41；特別適合于環境惡劣的工業控制領域；

6、所有無線模塊都有通過CGD認證或者FCC認證或者CE認證；

7、高速處理CPU：采用高速ARM9的工業級CPU，可以更加高速地處理各種協議數據轉換；解決了業內“假在線”、“假死機”、“當機”等疑難問題；

8、超大內存：FLASH64Mbits，SDRAM，256Mbits，有超大的內存來緩存客戶發送數據，同時接收超大數據包，數據不丟失；

9、完善的協議棧：新系統加載了完善的TCP/IP協議棧，采用了完善的TCP/IP協議棧；使網絡通信性能優異，掉線概率極大降低；

10、EMC性能優異：通過電力3000V電擊測試，特別適合在工業領域環境惡劣下使用；系統EMC/EMI優異，系統穩定可靠；通過EMC測試；公司產品2010年榮獲“中國工控行業客戶滿意最佳供應商”；

功能強大

1、支持局域網WIFI（802.11a/b/g/n）功能和廣域網4G/3G 無線網絡功能，同時系統加 載了廣域網通信VPN 隧道、WIFI 局域網傳輸?shù)陌踩J證等安全功能，實現無線局域 網和無線廣域網的無縫連接，為用戶提供高速、安全、可靠的移動寬帶服務。

2、支持上網緩存功能，節約通信流量減少負荷節約費用。

3、支持遠程后臺管理，廣告PORTAL 推送，遠程升級和遠程配置。

4、支持符合國家強制規定的上網行為管理功能。

5、雙TF 卡：設備采用雙TF 卡設計，最高可擴容至128G 的存儲空間，可存儲上千部廣 告資料數據或電影文件。

6、提供標準有線WAN 口，支持PPPoE，可直接連接ADSL 設備和寬帶線路。

7、支持無線視頻監控和動態圖像傳輸。

8、支持本地多媒體。

9、支持以太網數據通信和路由轉發，同時也支持串口TCP/UDP 透明數據傳輸或者串口 配置。

10、支持GPS/北斗定位（非標配，采購時需額外告知）。

11、支持3 路帶光電隔離模擬量輸入，可以檢測車輛故障，或者應用于車輛報警；（非標 配需定制）。

12、支持3 路控制輸出；可以控制車輛熄火等；（非標配需定制）。

13、支持VPN 安全隧道功能,包括PPTP、L2TP、GRE 和IPSEC。

14、智能防掉線，支持在線檢測，在線維持，掉線自動重撥，確保設備永遠在線。

15、支持IPTABLES 防火墻，包過濾功能。

16、支持定時上線下線功能，可以設置設備在某段時間內上線和某個時間內下線。

17、支持多種協議：TCP/IP，UDP，ICMP，SMTP，HTTP，POP3，OICQ，TELNET，F(xiàn)TP 等。

18、支持靜態路由。

19、支持DHCP/DHCPD 功能。

20、支持端口映射NAT 功能，如SNAT，DNAT。

21、支持動態DDNS：支持花生殼、88IP 和dyndns 域名服務商。

22、支持DMZ 主機。

23、支持APN/VPDN 網絡。

24、方便的WEB 配置，支持遠程WEB 管理。

25、支持WEB 配置保存和恢復，實現參數的備份和批量設備的快速配置。

26、支持telnet 管理，方便易用的控制臺shell 交互環境。

27、支持多臺終端共享router ppp 廣域網出口。

28、支持多種無線撥號方式：自動分配，指定IP，指定本地對端IP。

29、支持作為PPP 服務器，多種認證方式，支持雙向認證。

30、方便易用的COM 及SYSLOG 系統診斷，調試功能。

31、支持串口本地軟件升級。

32、支持TFTP 軟件遠程升級。

33、支持實時時鐘。

34、同時支持LINUX 和WINDOWS 操作系統。

簡單易用

1、產品出廠配置默認參數，客戶只需修改個別參數甚至不需要做任何參數修改，就可以實現快速使用設備；

2、圖形化配置工具：完善的圖形化配置工具，提供快速配置功能，實現客戶快速配置；提供批量配置功能，實現批量設備的配置；

3、產品說明書提供快速配置說明，可以快速使用設備；

4、檢查軟件：提供SYSLOG日志輸出功能，可以用于參考設備工作日志，同時協助分析異常

時的原因；通過串口調試軟件，提供不同的調試等級輸出，方便客戶查看各種信息，快速定位問題；

5、設備經過8年的沉淀，設備功能完善同時簡單易用。

三、無線參數：

無線參數 項目

無線模塊

標準及頻段 內容 工業級無線模塊 支持UMTS/HSDPA/WCDMA 850/1900/2100MHz

雙頻EGSM 850/900/1800/1900MHz

支持GPRS/EDGE CLASS 12

編碼方案

通信帶寬

發射功率

接收靈敏度

其他支持

WIFI 參數

項目 基本參數 HSDPA/HSUPA/WCDMA/EDGE/GPRS/CSD模式 HSDPA/HSUPA模式：Downlink up to 7.2Mbps,Uplink up to 5.76Mbps WCDMA 模式：Downlink/Uplink up to 384Kbps <24dBm <-109dBm 支持數據、語音、短信和傳真等 內容 最大速度達5*150M=750M

工作頻段：2.4GHz、5GHz

2.4GHz 信道選擇：channel 1 - 13；

2.4GHz 支持速度：300Mbps（Max）；

5GHz 信道選擇：channel 149、153、157、161、165；

5GHz 無線模式可選：11a/n only、11an mixed(Def)；

5GHz 支持速度：300Mbps（Max）；

支持WIFI 開關；

支持SSID 廣播開關；

支持同時256個用戶接入

支持64/128位WEP 加密；

支持WPA-PSK/WPA2-PSK 認證類型

支持TKIP、CCMP/AES 加密算法；

室外無阻攔/空曠，覆蓋范圍可達150 米 用戶數量 安全參數 傳輸距離

GPS/北斗參數（可選模塊功能）

項目 內容

無線模塊

接收機類型

定位精確度

速度精度

時間精度

捕捉時間

數據格式

輸入信息

輸出信息

秒脈沖輸出

導航數據更新

靈敏度

工業級GPS 無線模塊 接收全球定位系統， 50 個頻道， L1 的頻率，1.023 兆赫芯片速度， C/ A 碼1.023 兆赫芯片速度； 支持 SBAS:WAAS,EGNOS,MSAS ,兼容GALILEO Position：2.5m CPE SBAS:2.0m CPE 速度精度 < 0.01 米/秒（高速）<0.01° (heading)，（ 50 @ 30 米/秒） 1 微妙同步GPS 時間 冷啟動：27S；輔助啟動:<3 秒；熱啟動：<1 秒 NMEA-1083,SiRD 二進制 NMEA,SiRF 二進制 高度/位置/日期/時間 NMEA-0183,SiRF 二進制，GGA GSA GSV RMC VTG GLL 1pps 精度±1us 5Hz 跟蹤：-162dBm;冷啟動：-147dBm;熱啟動：-156dBm

Zigbee 參數（可選模塊功能） 項目

無線模塊

頻段

主芯片

通訊協議標準

網絡拓撲結構

調制方式

數據傳輸速率

通信范圍

發射功率

接受靈敏度

尋址方式

數據加密

信道接入方式

信道數

內容 采用工業級ZIGBEE無線模塊 2405MHZ ~ 2480MHZ CC2530F256 CC2591 IEEE 802.15.4 網狀 DSSS(O-QPSK） 250Kbps 空曠場合 2000m（最大） <20dBm <-98.8dBm 64位IEEE地址，8位網絡地址 128bit AES CSMA-CA和時隙化的CSMA-CA 16

四、硬件系統： 項目

CPU

MMU

Flash

SDRAM

雙TF 卡

內容 工業級高性能嵌入式處理MIPS CPU，主頻533Mhz或更高 CPU 帶MMU 內存管理單元，可以防止內存溢出導致系統的異常 128Mbits 有足夠大的內存來存放程序和數據 1GBbits(可擴充)，有足夠大的緩存來提高系統運算速度（不同型號有差距以實際型號為準） 128G 雙TF 卡，可以存放廣告、視頻、監控圖像、實時數據等

五、操作系統：

項目

操作系統 內容 采用LINUX2.6 操作系統，帶內存管理單元，實時性強，功能升級快，系

統穩定； 或者嵌入式UCOS 操作系統

六、接口類型： 項目

WAN 口

以太網口

串口

內容 1個10/100M自適應WAN口，內置隔離，支持自動翻轉（Auto MDI/MDIX）；支持PPPOE 4個 10/100 Base-T 以太網口，Ethernet IEEE 802-3, 802-2；內置1.5KV電磁隔離保護 1個RS232串口或1個RS485接口（可支持RS422/TTL） 數據位：7、8位

停止位：1、2位

校驗位：無校驗、奇校驗、偶校驗、SPACE及MARK校驗

串口速率：110bps ~ 230400bps

流控位：無流控、RTS/CTS 硬流控或XON/XOFF軟流控

支持3 路由I/O 口，可以應用實時數據的檢測和控制，（功能可定制） 電源指示燈；

SYS 系統指示燈；

WIFI-2.4G 狀態指示燈；

WIFI-5G 狀態指示燈；

4G/3G 網絡online 指示燈；

標準SMA陰頭天線接口，特性阻抗50歐；公司可以選配3M/5M/10M/15M的天線延長線，滿足客戶的不同使用場合需要

1.8V/3V/5V標準的推桿式用戶卡接口，內置15KV ESD保護 標準的耳機麥克風接口（軟件配合即能使用）

標準的3芯火車頭電源插座

恢復出廠設置按鍵 I/O 口 指示燈 天線接口 UIM卡接口 語音接口 電源接口 RESET 按鍵

七、供電情況： 項目

供電電壓

標配電源

通信電流 內容 寬電壓設計，DC 5V 到DC32V 電源都可以直接給設備供電；同時內置電源反向保護和過壓過流保護 DC9V/1500mA 通信時平均電流：390mA@ 9VDC;

登網瞬間峰值電流：1.0A@ 9VDC （不同型號有差距以實際型號為準） 待機平均電流：<56mA@ 9VDC（不同型號有差距以實際型號為準） 待機電流

八、物理特性：

項目

外殼

產品外形尺寸

產品包裝尺寸

重量

內容 采用金屬外殼，防輻射，抗干擾；外殼和系統安全隔離，防雷設計；符合電力安規要求；防護等級為IP31；特別適合于環境惡劣的工業控制領域 167*104*26mm（不包括天線及固定件） （不同型號有差距以實際型號為準） 350x215x88mm （不同型號有差距以實際型號為準） 0.69kg（不同型號有差距以實際型號為準）

九、環境特性： 項目

工作溫度

擴展工作溫度

儲存溫度

相對濕度

內容 -30 oC ~ 70oC -40 oC~ 80oC -40~ 85oC 95(無凝結)
