網絡視頻監控系統簡介2011/10/8 ,SZ-WEBVDEO 3G網絡視頻監控系統SZ-WEBVDEO 3G系統簡介SZ-WEBVDEO 3G 是一套數字化、網絡化、智能

網絡視頻監控系統

簡

介

2011/10/8

SZ-WEBVDEO 3G網絡視頻監控系統

SZ-WEBVDEO 3G系統簡介

SZ-WEBVDEO 3G 是一套數字化、網絡化、智能化的專業視頻監控系統，以其強大的功能、領先的技術和廣泛的適用性，受到業界一致好評。

SZ-WEBVDEO 3G 實現了視頻完全數字化、網絡化，使用戶隨時隨地都能通過網絡進行遠程監控和集中管理，徹底解決了地域界限的限制，特別適合于分布式監控、集中管理等應用領域。

SZ-WEBVDEO 3G 系統充分考慮用戶需求，提供人性化的軟件操作界面和簡單易用的操作方法，努力為用戶打造貼切的行業應用功能。系統對網絡傳輸進行全面優化，自適應滿足不同帶寬需求；支持專有動態域名解析和通用動態域名解析，使用方便簡捷，大大拓寬產品的適用領域，廣泛應用于公安、交通、水利、銀行、電信、教育等行業。

SZ-WEBVDEO 3G系統應用典型結構圖

無線移動監控?zé)o線定點監控有線定點監控

系統應用結構圖

SZ-WEBVDEO 3G 系統由網絡視頻編碼器、視頻服務器和客戶端三大節點部分組成。視頻編碼器是一個集視頻采集、實時壓縮、網絡傳輸（有線或無線）等功能為一體的嵌入式設備。首先采集視頻圖像、進行壓縮編碼，接著通過網絡（如：EVDO ，WCDMA ，TD ，CDMA1x 、Internet ）將壓縮視頻數據發送到視頻服務器，然后視頻服務器將視頻數據轉發給客戶端瀏覽、監控或管理，或者將視頻數據保存在存儲服務器中，以備日后瀏覽使用。視頻編碼器支持有線（Internet ）和無線（EVDO ，WCDMA ，TD ，CDMA1x ）接入方式，無線接入時需要配置EVDO ，WCDMA ，TD ，CDMA1x 卡?？蛻舳吮O(jiān)控軟件通過連接視頻服務器，可以瀏覽和查詢?nèi)我獾那岸吮O(jiān)控設備（編碼器），服務器可以支持多客戶端同時瀏覽一路或多路視頻，體

現了集中調度的思想，使得資源得到更廣泛的共享。

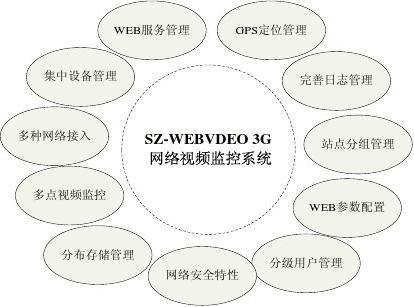

SZ-WEBVDEO 3G系統主要特點

集中設備管理：通過登錄視頻監控服務器，可以集中管理監控系統中所有設備和資源

多種網絡接入：支持多種網絡協議，支持動態域名解析，支持有線和無線網絡傳輸

多點視頻監控：支持單播/多播，多畫面遠程實時瀏覽、監控，并具有邏輯分組、視頻輪跳等功能

分布存儲管理：采取分布存儲技術，支持多點存儲功能，從而實現數據高度共享，錄像文件具有計劃、手動等多種方式 網絡安全特性：采用CHAP 協議認證、DES 加密進行視頻數據保護，保證網絡通信安全可靠

分級用戶管理：根據不同需要，設定各級用戶，使用不同權限訪問不同資源，實現分級管理

WEB 參數配置：視頻編碼器具備參數可配置功能，授權用戶可以隨時隨地通過IE 瀏覽器配置視頻編碼器系統的各種參

數、資源

站點分組管理：站點分組管理，便于集群監控管理。

完善日志管理：服務器具備完善的日志功能，便于查詢和整理。

WEB 服務管理：服務器具備完善的web 服務器管理，可以方便管理系統設備和各種資源

SZ-WEBVDEO 3G服務器

SZ-WEBVDEO 3G 服務器主要由視頻監控服務器和存儲服務器組成，視頻監控服務器負責整個系統的連接和運行，存儲服務器用于集中存儲視頻數據文件。同時，可選用動態域名解析服務器，配套使用，方便視頻編碼器的配置和管理。

視頻監控服務器

視頻監控服務器是SZ-WEBVDEO 3G 系統的核心，負責連接前端視頻編碼器與客戶監控端，并進行視頻數據和控制命令轉發，同時連接和管理存儲服務器中的視頻數據，以及管理系統中的各種設備和資源，包括視頻流管理、錄像管理和用戶管理等。它可以單獨組成獨立的系統使用，能夠支持?jǐn)?shù)千路視頻編碼器和客戶監控器的連接，也可以多個服務器聯合組成大系統使用。

視頻監控服務器可以在線管理網絡視頻編碼器設備，提供網絡設置、PTZ 云臺設置、用戶管理等功能操作。同時，維護編碼器與客戶

監控器的視頻數據和控制命令的正常通信。

精心設計人性化托盤管理工具，方便啟動、停止和配置服務器程序。

存儲服務器

采用分布式存儲管理技術，支持多點存儲功能，可以使用集中式存儲或分布式存儲。服務器實現了層次化、網絡化的文件存儲，實現數據高度共享，錄像文件具有計劃、手動等多種方式。

動態域名解析服務器

動態域名解析服務器是SZ-WEBVDEO 3G 服務器的可選用配套

系統，主要負責解決網絡視頻編碼器的動態接入問題、管理編碼器的在線注冊和維護編碼器設備的地址列表等功能。

服務器主要特點：

（1）精心設計人性化托盤管理工具，方便啟動、停止和配置服務器程序；

（2）支持上千路的視頻編碼器和客戶端的連接與傳輸

（3）可以單獨使用，也可以多個聯合起來組成大系統，擴展系統規模

（4）支持分布存儲管理，多點存儲功能，實現數據高度共享

（5）支持分級用戶管理，設定各級用戶，使用不同權限訪問不同資源，實現分級管理

（6）支持完善的日志功能，便于查詢和整理。

（7）支持完善的web 瀏覽器對服務器數據的管理，可以方便管理系統設備和各種資源

SZ-WEBVDEO 3G客戶端

SZ-WEBVDEO 3G 客戶端由監控器和播放器組成，監控器用于實時瀏覽、管理視頻，播放器用于播放存儲的視頻文件。

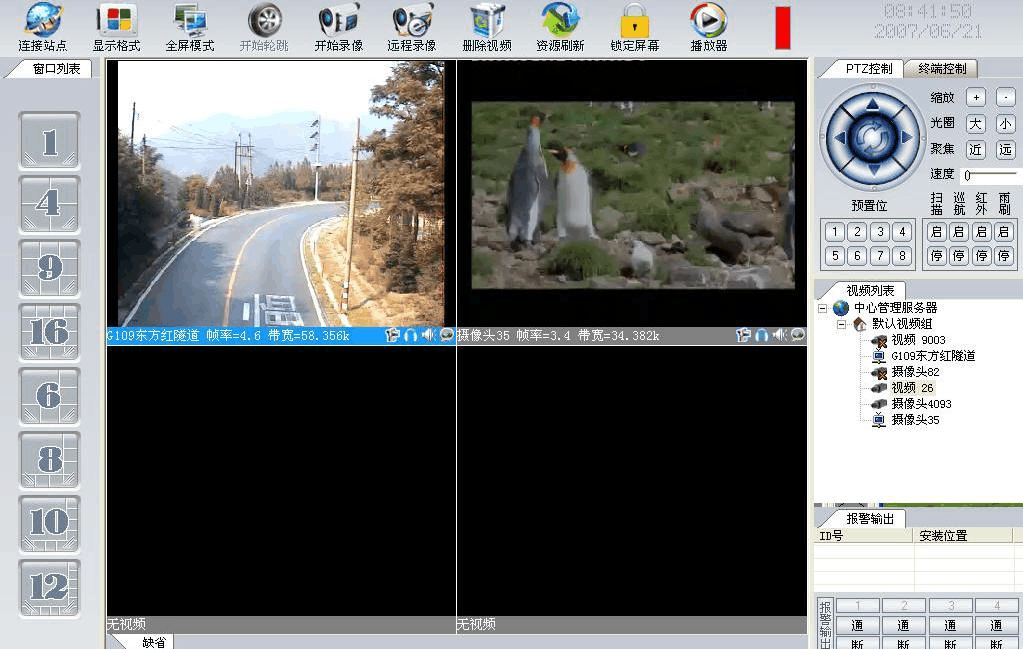

監控器

使用監控器軟件登錄視頻服務器站點，能夠?qū)崿F(xiàn)多畫面實時視頻瀏覽監控，同時提供多站點（服務器）登錄、視頻參數控制、PTZ 控制、錄像控制、邏輯分組和分組輪跳等功能。

播放器

播放器軟件用于播放視頻保存文件，支持快進、倒退、單幀等播放功能，方便事后仔細瀏覽、審核錄像文件等。

客戶端主要特點：

（1）精心設計人性化用戶界面，操作方便、舒適；

（2）多站點（服務器）登錄、連接，實現數據高度共享；

（3）多畫面瀏覽，不同規格畫面監控，支持全屏多窗口、單窗口模式；

（4）用戶自定義鏡頭邏輯分組，并能分組輪跳瀏覽，輪跳時間可以設定；

（5）支持遠程錄像和錄像控制，可定時錄像，能鎖定屏幕；

（6）斷線重連，保障網絡傳輸通暢，并可以設置最大網絡延遲；

（7）支持對視頻編碼器參數的遠程控制；

（8）支持對視頻編碼器前端攝像機云臺（PTZ ）的遠程控制；

（9）支持事件提示和報警輸出等；

（10）提供視頻錄像文件播放器。

SZ-WEBVDEO 3G網絡視頻編碼器

SZ-WEBVDEO 3G網絡視頻編碼器基于高性能DSP 平臺，采用嵌入式系統設計，集成功能強大的網絡協議棧，支持多種網絡協議，支持動態域名配置，可以通過無線或有線方式輕松接入網絡，在局域網、廣域網、國際互聯網和無線公眾數據網上方便地實現視頻傳輸。編碼器采用高效的H264視頻壓縮技術、靈活的信道動態調整技術、可靠的網絡傳輸糾錯技術，在有限帶寬下保障視頻數據的流暢傳輸。

SZ-WEBVDEO 3G 網絡視頻編碼器，采用多鏈路捆綁技術，支持2-4路3G 無線網絡模塊捆綁，顯著增強無線網絡傳輸帶寬。在多路捆綁中，精心設計了多通道自動平衡協調傳輸技術，最大限度地利用傳輸帶寬，增強視頻傳輸?shù)牧鲿承?。設備采用無線網絡模塊可配置方法，可以配置成1-4卡傳輸方式，并在使用上兼容單卡的使用方式，即使只有一塊3G 卡在工作，也能正常傳輸圖像。在同等無線網絡條件下，視頻質量高于國內外同類產品。

配合SZ-WEBVDEO 3G 視頻監控服務器和客戶端監控軟件，能夠組建大規模、分布式網絡視頻監控系統，適應各種復雜的網絡構架，支持異構網絡環境，使視頻監控真正數字化、網絡化和智能化。 視頻編碼器主要特點：

（1）專用無線方案，嵌入式結構設計，體積小，可靠性高

（2）高效H.264/AVC 視頻壓縮編碼，輕松實現清晰視頻的低網
