磊科無線路由器最新版配置說明書
深圳市磊科實業有限公司磊科無線路由配置手冊V 1.1客服部深圳市磊科實業有限公司 ,深圳市磊科實業有限公司版本控制 ,深圳市磊科實業有限公司目
深圳市磊科實業有限公司
磊科無線路由配置手冊
V 1.1
客服部
深圳市磊科實業有限公司
,深圳市磊科實業有限公司
版本控制
深圳市磊科實業有限公司
目 錄
第1章 適用范圍 .................................................................................................................................... 1
第2章 連線與配置 ................................................................................................................................ 1
2.1 線路連接 ................................................................................................................................... 1
2.1.1 有線連接路由 . ................................................................................................................ 1
2.1.2 無線連接路由 . ................................................................................................................ 1
2.2 設置你的計算機........................................................................................................................ 4
2.2.1 Windows xp系統設置...................................................................................................... 4
2.2.2 在win7系統下的設置方法： ........................................................................................ 6
2.3 登錄路由器 ............................................................................................................................. 10
2.4 配置上網參數 ......................................................................................................................... 12
第3章 無線配置 .................................................................................................................................. 20
3.1 配置無線名稱和密碼 . ............................................................................................................. 20
3.1.1 配置無線名稱 . .............................................................................................................. 20
3.1.2 配置無線密碼 . .............................................................................................................. 22
3.2 設置無線橋接 ......................................................................................................................... 22
3.2.1 AP WDS與AP WDS模式橋接...................................................................................... 22
3.2.2 AP WDS與WDS 模式橋接 . ........................................................................................... 27
3.2.3 WDS與WDS 模式橋接 . ................................................................................................. 28
3.3 無線MAC 過濾設置 ................................................................................................................ 28
第4章 其他功能設置 .......................................................................................................................... 30
4.1 網絡安全設置 ......................................................................................................................... 30
4.1.1 訪問控制設置 . .............................................................................................................. 30
4.1.2 連接限制設置 . .............................................................................................................. 31
,4.1.3 MAC地址過濾 ............................................................................................................... 32
4.1.4 IP/MAC綁定設置 . .......................................................................................................... 34
4.2 虛擬服務與DMZ . .................................................................................................................... 36
4.2.1 虛擬服務設置 . .............................................................................................................. 36
4.2.2 DMZ設置 . ...................................................................................................................... 37
4.3 動態域名設置 ......................................................................................................................... 38
4.4 修改路由登錄用戶名和密碼 .................................................................................................. 40
4.5 訪問管理 ................................................................................................................................. 40
4.5.1 本地WEB 管理 ............................................................................................................. 40
4.5.2 遠程WEB 管理 ............................................................................................................. 41
4.6 軟件升級與恢復...................................................................................................................... 42
4.6.1 軟件升級....................................................................................................................... 42
4.6.2 恢復缺省參數 . .............................................................................................................. 43
第5章 常見問題解答 .......................................................................................................................... 44
5.1 常見咨詢 ................................................................................................................................. 44
5.2 功能咨詢 ................................................................................................................................. 47
5.3 幫助與支持 ............................................................................................................................. 48 深圳市磊科實業有限公司
深圳市磊科實業有限公司
第1章 適用范圍
本文檔適用于磊科無線路由NW710，NW737，NW717，NW938，NW910，其他型號可參照設置。本文檔以NW710為例。
第2章 連線與配置
2.1 線路連接
將運營商提供的電話線插入貓的ADSL 接口，用一根單獨的網線連接貓的LAN 口和路由器的WAN 口?？吹铰酚傻腤AN 口燈亮了以后代表連線成功。
路由器WAN 口線路連接成功以后，可通過有線或者無線連接到路由器并登錄路由器。以下分別介紹這兩種方式。
2.1.1 有線連接路由
另外找一根網線，一端接路由器的LAN 口，另外一端接電腦的網線接口。查看路由器對應的LAN 口指示燈，亮了以后代表連線成功。
2.1.2 無線連接路由
點擊電腦右下角的無線網絡圖標，打開無線連接列表。
1
深圳市磊科實業有限公司
圖2-1
在無線連接列表里面找到NW710默認的SSID ：Netcore_xxxxxx（路由器底部可查看默認SSID ），雙擊連接。（NW710默認的無線連接沒有設置密碼）
2
深圳市磊科實業有限公司
圖 2-2
圖 2-3
當無線連接列表出現如上圖所示的“已連接上”指示時代表無線連接成功。
3
深圳市磊科實業有限公司
2.2 設置你的計算機
2.2.1 Windows xp系統設置
a) 在桌面上找到“網上鄰居”圖標點擊鼠標右鍵—選擇“屬性”—然后選擇“本地連接”圖
標點擊鼠標右鍵—選擇“屬性”如下圖所示：
圖 2-4
b) 雙擊Internet 協議（TCP/IP），如下圖所示：
4
深圳市磊科實業有限公司
圖 2-5

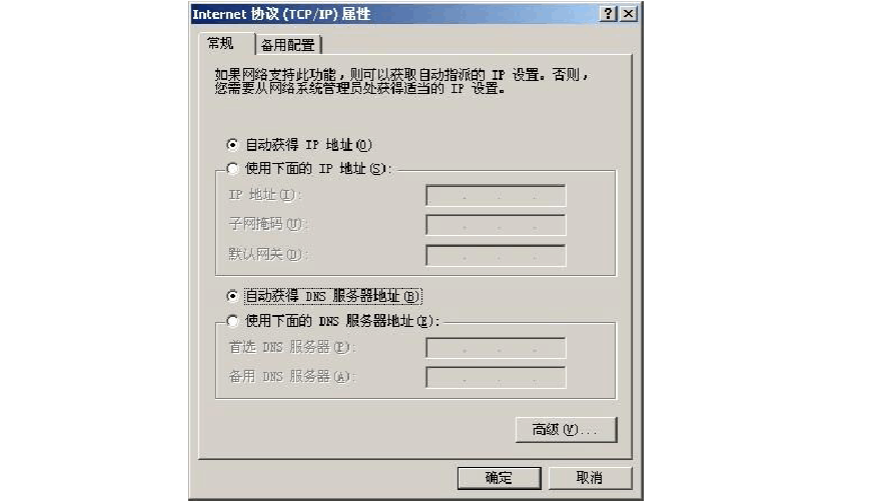

c) 選擇自動獲得IP 地址和自動獲得DNS 服務器地址，然后點擊確定，關閉Internet 協議
（TCP/IP）屬性窗口，如圖2-6所示：
5
深圳市磊科實業有限公司
圖 2-6
2.2.2 在win7系統下的設置方法：
a) 點擊電腦左下角的“開始”按鈕，點擊“控制面板”，點擊“網絡和Internet ”—“網絡和
共享中心”—“更改適配器設置”，如下圖所示：
6
