綜合案例分析

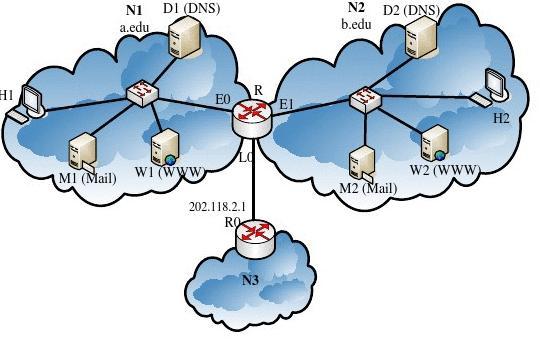

1 已知網絡N1和網絡N2 通過路由器R 相連，如圖1所示。

圖1 互聯網絡示意圖

N1申請到a.edu 的域名，通過DNS 服務器D1進行管理并提供域名解析服務；Web 服務器W1提供www.a.edu 站點的web 服務；郵件服務器M1提供a.edu 域的郵件收發服務。

N2申請到b.edu 的域名，通過D2進行管理并提供域名解析服務；W2提供www.a.edu 站點的web 服務；M2提供a.edu 域的郵件收發服務。

在D1的DNS 設置中，將轉發器指向D2；在D2 的DNS 設置中，將轉發器指向D1。

現在，用戶1在H1上以user1@a.edu的帳戶通過郵件客戶端軟件（如Foxmail 或Outlook ）向user2@b.edu發送郵件，用戶2在H2上通過郵件客戶端登錄郵箱查看郵件。郵件客戶端的設置中，發送和接收郵件服務器地址設置為本網郵件服務器的IP 地址。

(1) 將IP 地址空間202.118.1.0/24分配給這兩個網絡N1、N2，每個網絡可容納120臺主機，請給出劃分結果。

網絡劃分結果：

N1：202.118.1.0/25； N2：202.118.1.128/25。

(2) 若通過R0連接到N3網絡，請配置路由器R 的路由表。

路由器R 的路由表

（目的網絡IP 地址，子網掩碼， 下一跳IP 地址，接口）

202.118.1.0, 255.255.255.128, 0.0.0.0, E0

E1 202.118.1.128, 255.255.255.128, 0.0.0.0,

0.0.0.0, 0.0.0.0, 202.118.2.1, L0

(3) 若在各網內實現客戶機的IP 地址的動態分配，而服務器的IP 地址固定分配，需要增加什么服務器，在主機上應該如何配置？若兩個網絡由一個同一個服務器管理，如何配置？

配置內容：

需要配置DHCP 服務器，并在IP 地址范圍內排除各服務器的IP 地址，或者為各服務器指派保留地址（永久租約地址）。若兩個網絡統一管理，可考慮只配置一臺DHCP 服務器，而將路由器配置為DHCP 中繼代理。

(4) 試用所學網絡相關知識，闡述從用戶1撰寫郵件，到郵件傳至用戶2的郵箱的過程中，相關主機/服務器/路由器先后可能發生了哪些行為（序列），以及向網絡發送了哪些數據，寫出這些數據的關鍵特征（如Mac 地址、IP 地址、端口、報文功能等）。

注：地址用MAC/IP 下標（主機名）表示，如H1的MAC 地址用MAC H1表示，IP 地址用IP H1表示。

主要的行為：

1) 用戶1在H1上撰寫郵件；

2) H1發送ARP 請求，獲取IP M1的MAC 地址；

3) M1返回ARP 響應，MAC 層地址：MAC M1 MACH1；

4) H1與M1的25號服務端口建立TCP 連接，通過SMTP 協議將郵件傳送至

M1上，（MAC H1，IP H1，XXX ）←→（MAC M1，IP M1，25）；

5) M1發送ARP 請求，獲取IP D1的MAC 地址；

6) D1返回ARP 響應，MAC 層地址：MAC D1→ MACM1；

7) M1向D1的53號端口發送UDP 報文，請求b.edu 的MX 記錄，（MAC M1，

IP M1，XXX ）←→（MAC D1，IP D1，53）；

8) D1發送ARP 請求，獲取路由器R 的IP E0的MAC 地址；

9) R 返回ARP 響應，MAC 層地址：MAC E0→ MACD1；

10) D1向D2的53號端口發送UDP 報文，請求b.edu 的MX 記錄；（MAC D1，

IP D1，XXX ）→（MAC E0，IP D2，53），（MAC E1，IP D1，XXX ）→（MAC E1，IP D2，53）；

11) D2向D1返回DNS 查詢響應，包含b.edu 的MX 記錄IP M2；

12) D1向M1返回DNS 查詢響應；

13) M1與M2的25號端口建立TCP 連接，通過SMTP 郵件傳送至M2； M2將郵件放入用戶2的郵箱中。

2 某園區網絡拓?fù)淙缦聢D2所示，路由器R1通過接口E1、E2分別連接局域網

1、局域網2，通過接口L0連接路由器R2，并通過路由器R2連接域名服務器與互聯網。R1的L0接口的IP 地址是202.118.2.1，R2的接口L0的IP 地址是202.118.2.2，域名服務器的IP 地址是202.118.3.2。

圖2 園區網絡拓?fù)涫疽鈭D

(1) 將IP 地址空間202.118.1.0/24分配給局域網1和2，每個局域網可容納

120臺主機，請給出劃分結果。

劃分結果：

局域網1：202.118.1.0/25；局域網2：202.118.1.128/25。或反之。

(2) 給出R1的路由表，并包括到域名服務器的主機路由。注：給出的路由表要盡量簡潔。

R1路由表：

（目的網絡IP 地址， 子網掩碼， 下一跳IP 地址， 接口） 202.118.1.0, 255.255.255.128, 0.0.0.0,

202.118.1.128, 255.255.255.128, 0.0.0.0,

202.118.2.0,

202.118.3.2,

0.0.0.0,

(3) 給出R2到局域網1和局域網2的路由。注：給出的路由表要盡量簡潔。 R2到局域網1和局域網2的路由：

（目的網絡IP 地址， 子網掩碼， 下一跳IP 地址， 接口） 202.118.1.0,

(4) 若路由器R2和路由器R1之間的串行線改為以太網連接，R1是否可用三層交換機代替？為什么，有什么好處？需要做些什么配置？

可用三層交換機。

因?yàn)榭商岣咝阅堋?/p>

需要在該三層交換機中為這三個局域網配置VLAN 。

(5) 如果只從ISP 獲得了一個全球IP 地址，如何修改配置，讓內部計算機都能上網。

在路由器R2配置NAT 功能，其L1接口使用該全球IP 地址，而在內部使用專用IP 地址。

255.255.255.0, 202.118.2.1, L0 255.255.255.252, 0.0.0.0, E1 E2 L0 255.255.255.255, 202.118.2.2, L0 0.0.0.0, 0.0.0.0, L0

(6) 若要保護內網計算機的安全，應該采取哪些基本措施。

在R2配置訪問控制規則或配置防火墻（分組過濾）功能，或購買專用防火墻。內部可配置入侵檢測系統。

(7) 若允許用戶在外網安全接入到內網，需要采取什么方法。 可以在R2配置虛擬專用網VPN ，具體為遠程接入VPN 。

3 如圖3所示，有4臺主機A 、B 、C 、H ，其中C 是WEB 服務器，H 是DNS 服務器。路由器D 、E 各有二個以太網接口D1、D2和E1、E2。

WEB 服務器: www.MyUniv.edu.cn

IP: 191.16.20.177

IP:171.18.26.26

圖3 網絡結構示意圖

（1）為了使主機A 、B 都能通過路由器D 訪問WEB 服務器C

① B 的子網掩碼、缺省網關地址應如何為多少？

B 的子網掩碼應為255.255.0.0，缺省網關地址應171.18.0.1

② 路由器D 的接口D1的IP 地址和子網掩碼為多少。

路由器D 的接口D1的IP 地址為171.18.0.1，子網掩碼為255.255.0.0

③ 路由器E 的接口E2的IP 地址和子網掩碼為多少。

路由器E 的接口E2的IP 地址為179.2.3.2，子網掩碼為255.255.255.0

（2）主機 B 上的用戶訪問WEB 服務的過程中，需要使用哪些網絡協議？

主機 B 上的用戶訪問WEB 服務的過程中，主要使用了以太網協議、ARP

協議、IP 協議、TCP 協議、HTTP 協議、DNS 協議等。

① 瀏覽器與WEB 服務器通信時使用傳輸層的什么協議，WEB 服務器的服務端口為一般多少？

瀏覽器與WEB 服務器通信時使用的是TCP 協議，WEB 服務器的服務端口為一般80。

② 瀏覽器通過DNS 進行域名解析時使用傳輸層的什么協議，域名服務器的服務端口為一般多少？

瀏覽器通過DNS 進行域名解析時使用的是UDP 協議，域名服務器的服務端口為一般53。

③ 主機B 上的用戶訪問WEB 服務器主頁時要下載多個文本文件、圖片文件，請問此時采用HTTP 連接有哪種方式？

主機B 上的用戶訪問WEB 服務器主頁時要下載多個文本文件、圖片文件，此時采用HTTP 長連接或永久連接。

（3）用戶在主機 B 的WEB 瀏覽器地址欄中輸入http://www.MyUniv.edu.cn，來訪問服務器C 的主頁，整個過程中先后經歷地址解析、域名解析、HTTP 請求和應答過程。

① 主機B 要對哪幾個IP 地址進行ARP 地址解析？

主機B 要對路由器D 的接口D1的IP 地址進行ARP 地址解析

② 主機B 需要對C 進行地址解析嗎，為什么？

主機B 不需要對C 進行地址解析，因?yàn)镃 在另外一個網絡中，無法通過ARP 解析

③ 主機B 將數據幀發送給C 的過程中，經過B 到D 時，數據幀的源MAC

地址、目的MAC 地址分別是哪個接口的MAC 地址？

主機B 將數據幀發送給C 的過程中，經過B 到D 時，數據幀的源MAC 地址為B 的MAC 地址、目的MAC 地址為路由器D 的接口D1的MAC 地址

④ 主機B 將數據幀發送給C 的過程中，經過E 到C 時，數據幀的源MAC 地址、目的MAC 地址分別是哪個接口的MAC 地址？

主機B 將數據幀發送給C 的過程中，經過E 到C 時，數據幀的源MAC 地址為路由器E 的接口E1的MAC 地址，目的MAC 地址為C 的MAC 地址

⑤WEB 服務器C 的域名所屬的頂級域名是什么？

WEB 服務器C 的域名所屬的頂級域名是CN

⑥主機B 向H 發送的UDP 數據源端口是50001，請問目的UDP 端口是什么？ 主機B 向H 發送的UDP 數據源端口是50001，請問目的UDP 端口是53

4 假設某單位有四個部門，分別為A 、B 、C 、D ，各部門的要求聯網的人員數量分別為30，40，50，60人，現組建了一個局域網，并申請到了一個C 類網地址192.168.1.0/24，請回答以下問題：

（1）需要將該網絡地址劃分成多少個子網？

由于各部門上網的人數小于62人，故可將192.168.1.0/24 劃分成4個子網

（2）請為各部門的用戶規劃網絡號、子網掩碼、IP 地址范圍、網關地址、以及最大允許上網的人員數量。

各部門的網絡號、子網掩碼、IP 地址范圍、網關地址、最大允許上網的人員數量分別為：

部門A

網絡號：192.168.1.0

子網掩碼為：255.255.255.192

網關地址為：192.168.1.1

可分配給主機使用的IP 地址為：192.168.1.1 ~~ 192.168.1.62

允許上網的人員數量：62人

部門B

網絡號：192.168.1.64

子網掩碼為：255.255.255.192

網關地址為：192.168.1.65

可分配給主機使用的IP 地址為：192.168.1.65 ~~ 192.168.1.126

允許上網的人員數量：62人

部門C

網絡號：192.168.1.128

子網掩碼為：255.255.255.192

網關地址為：192.168.1.129

可分配給主機使用的IP 地址為：192.168.1.129 ~~ 192.168.1.190

允許上網的人員數量：62人

部門D

網絡號：192.168.1.192

子網掩碼為：255.255.255. 224

網關地址為：192.168.1.193

子網4可分配給主機使用的IP 地址為：192.168.1.193 ~~ 192.168.1.254 允許上網的人員數量：62人

5 在如圖4所示的網絡中，為使LAN1、LAN2、LAN3之間的網絡用戶能互相通信，請為路由器Router 1、Router2和Router3的各網絡接口配置相應參數，并在路由器上配置RIP 路由協議。

（相關命令格式提示：interface 接口標示、ip address IP 地址 子網掩碼、routerrip 、network 網絡號、version 版本號）。

圖4 網絡狀態示意圖

（1）路由器Router 1各網絡接口配置

Router1上的接口配置

router1(config)#interface fa 1/0

router1(config)# ip address 192.168.1.1 255.255.255.0 router1(config)#interface fa 1/1

router1(config)# ip address 192.168.3.1 255.255.255.0 router1(config)#interface serial 1/2

router1(config)# ip address 192.168.2.1 255.255.255.0

（2）路由器Router 2各網絡接口配置

router2 (config)#interface fa 1/0

router2 (config)# ip address 192.168.5.1 255.255.255.0 router2 (config)#interface fa 1/1

router2 (config)# ip address 192.168.4.1 255.255.255.0 router2 (config)#interface serial 1/2

router2 (config)# ip address 192.168.2.2 255.255.255.0

（3）路由器Router 3各網絡接口配置

router3 (config)#interface fa 1/0

router3 (config)# ip address 192.168.3.2 255.255.255.0 router3 (config)#interface fa 1/1

router3 (config)# ip address 192.168.4.2 255.255.255.0 router3 (config)#interface fa 1/2

router3 (config)# ip address 192.168.6.1 255.255.255.0

（4）路由器Router 1 RIP路由協議配置

router1(config)#router rip

router1(config)#network 192.168.1.0

router1(config)#network 192.168.2.0

router1(config)#network 192.168.3.0

router1(config)#version 2

（5）路由器Router 2 RIP路由協議配置

router2(config)#router rip

router2(config)#network 192.168.2.0

router2(config)#network 192.168.4.0

router2(config)#network 192.168.5.0

router2(config)#version 2

（6）路由器Router 3 RIP路由協議配置

router3(config)#router rip

router3(config)#network 192.168.3.0

router3(config)#network 192.168.4.0

router3(config)#version 2
