凱聰硬盤錄像機L8804V 使用說明

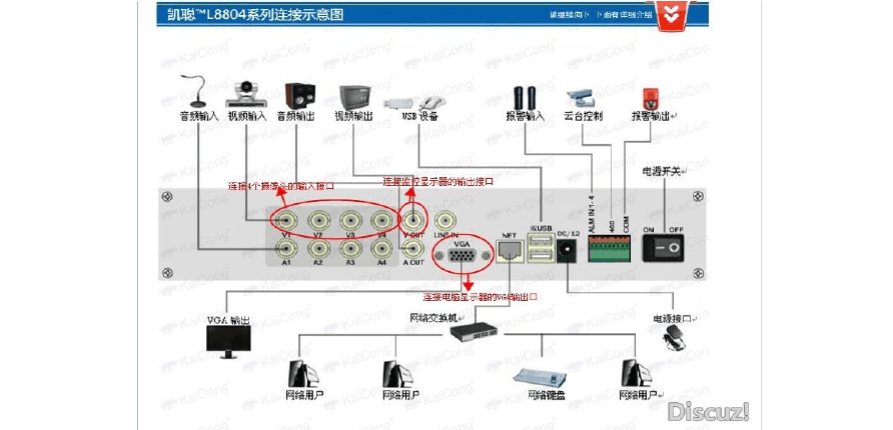

一、設備連接示意圖

如圖所示：

1、1個“V out”接口，用一根BNC 接口視頻線連接監控顯示器

2、“V1”、“V2”、“V3”、“V4”接口，分別用四根BNC 接口視頻線連接4個監控?cái)z像頭

3、“A1”、“A2”、“A3”、“A4”接口，分別用四根BNC 接口音頻線連接4個麥克風

4、“A OUT”接口用一根BNC 接口音頻線連接喇叭

5、顯示器如果有VGA 口，可以和L8804V 的VGA 接口相連

6、主機的“DC/12V”用來連接L8804V 配套的12V3A 電源

為了保障硬盤錄像機長期穩定的開機運行和硬盤的使用壽命，一定要使用配套的12V3A 電源，推薦購買凱聰?shù)?2V4A 電源。

二、安裝硬盤

在不通電的情況下，打開主機外殼，如下圖所示，把硬盤裝上L8804V 。

可能遇到的情況：

一、硬盤檢索不到

二、硬盤無法格式化

三、無法開機或自動重啟

問題解決：

1、判斷硬盤是否在工作，手放上去是否感覺里面有轉動，如果在工作的話，細聽有無雜音。這種情況下，保證電源供電穩定，電源線沒有被剪斷并且是從墻上的插座供電。

2、硬盤沒有工作，嘗試重新插拔一下DVR 主機的SATA 數據線；

3、換一塊硬盤

4、換用12V4A 電源

5、從墻壁的插座取電

6、在無硬盤的情況下能否啟動

三、格式化硬盤

單擊監控畫面，彈出菜單，選擇“主菜單”選項

點選“管理工具”

點選“硬盤管理”

點選“格式化”選項，并按下“確認”按鈕

硬盤格式化開始

硬盤就緒

碼流：“主碼流”用于用戶電腦的網絡觀看；“次碼流”用于智能手機觀看。

碼流類型：“視頻流”只能錄制監控視頻；“復合流”可以同時錄制視頻和音頻。不同型號的設備支持“復合流”的通道數是不同的，如8808只有第1通道支持“復合流”。 位率類型：有變動碼率和定碼率2種選擇。

位率：位率越大，視頻文件質量越好，但是視頻文件體積也越大，為了保證錄像文件的最低清晰度要求，D1分辨率至少要設置在1M 位率；CIF 分辨率至少要在384K 的分辨率。

視頻幀率：幀率越大，視頻圖像越流暢，一般設置在24幀，就可滿足觀看流暢度的需求。 分辨率：8808V 、8908和8818這三款硬盤錄像機只有前2個通道支持D1畫質

九、設置硬盤錄像機網絡參數

（一）確認局域網網關

1、在連接到路由器的電腦中，鼠標左鍵依次點擊“開始”、“運行（R ）”，在“運行欄”輸入CMD ，調出“命令提示符”

2、在“命令提示符”輸入“ipconfig ”并按下“回車鍵”

3、在“命令提示符”中查看本地網關，下圖紅框標識的地方就是“本地網關地址”

（二）硬盤錄像機網絡設置

鼠標右鍵單擊監控畫面，在彈出菜單中選擇“主菜單”

選擇“參數設置”選項

選擇“網絡設置”---“以太網設置”

在“以太網設置”中設置網絡參數

DHCP ：建議不要勾選，手動分配設備的IP 地址。快速不間斷點選“DHCP ”，當“物理地址框”被選中，可以修改設備的物理地址。一個局域網中有2個或2個以上同型號的硬盤錄像機，必須修改物理地址，才能同時連網。

IP 地址：硬盤錄像機的默認IP 地址為“192.168.1.114”，用戶可以手動修改，但是IP 地址的前三位必須和路由器前三位一致，第四位可以在2～254之間選擇

子網掩碼：一般都設置為255.255.255.0

默認網關：就是路由器地址，192.168.1.1

DNS 地址：要和路由器地址一致

設備端口：默認8670

手機端口：101，用于手機觀看

UPnP ：默認開啟，如果沒有啟用，請勾選

如果局域網中有多個同型號的硬盤錄像機，除了必須修改設備的物理地址外，設備的IP 和端口也不能沖突

十、路由器端口轉發

以TP-Link 路由器為例，登陸路由器后，在“轉發規則”中設置路由器的遠程功能。

（一）啟用UPnP

在TP-Link 路由器的轉發規則下，找到UPnP ，點擊啟用UPnP

（二）虛擬服務器（端口轉發）

在虛擬服務器中添加三個新條目，依次填入硬盤錄像機的局域網IP 和3個端口。

十一、局域網監控

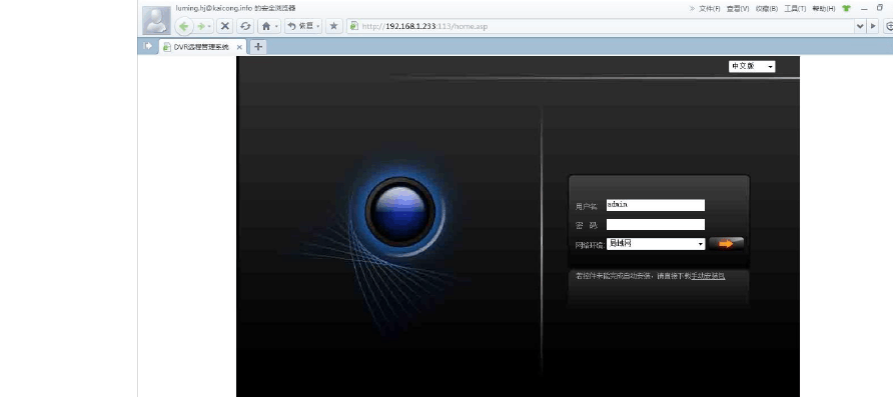

在本地電腦的IE 瀏覽器或其它采用IE 核心的外殼瀏覽器地址欄輸入硬盤錄像機的局域網IP 和http 端口，如本教程中的硬盤錄像機威力，輸入http://192.168.1.147:81，登錄方式選擇局域網，如下圖

初次在電腦中觀看監控，需要在瀏覽器中安裝一個控件，點擊手動安裝控件

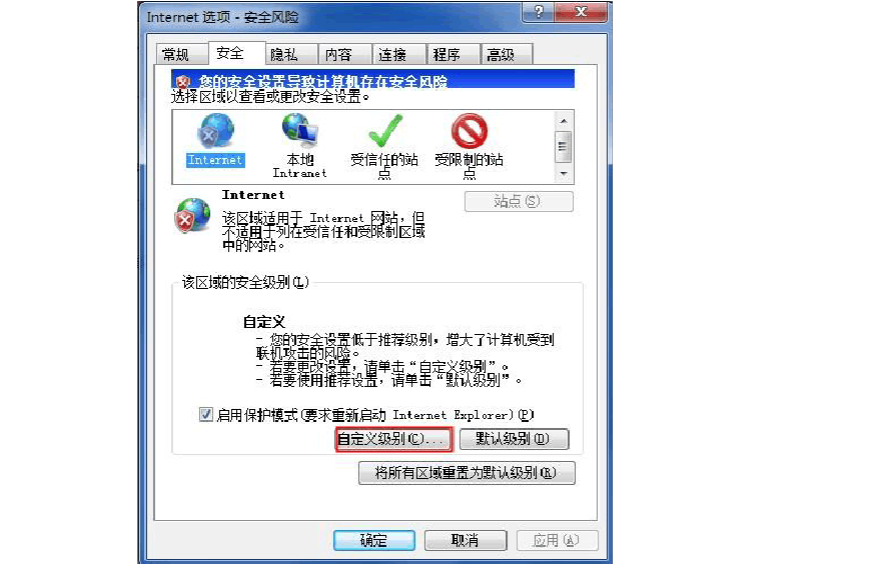

如果控件安裝被瀏覽器阻止，請暫時關閉殺毒軟件，并且設置控件安裝的選項。依次點擊IE 瀏覽器的“工具”-“Internet選項”-“安全”，在“安全”下的“internet”的自定義級別中開啟所有關于“activeX控件和插件”的選項，點擊“確定”；然后同樣在“安全”下的可信站點“中同樣開啟”ActiveX控件和插件”的選項。
