一、交換機的基本配置

1. 配置enable 口令、密碼和主機名

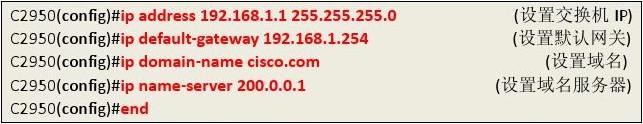

2. 配置交換機IP 地址、默認網關、域名和域名服務器

3. 配置交換機的端口屬性

4. 配置和查看MAC 地址表

二、配置和管理VLAN

1. VLAN基礎知識

VLAN 技術：把物理上直接相連的網絡從邏輯上劃分為多個子網。每一個VLAN 對應著一個廣播域，處于不同VLAN 上的主機不能直接進行通信，不同VLAN 之間的通信要引入第三層交換技術才可以解決。

VLAN 中繼（VLAN Trunk）也稱為VLAN 主干，是指在交換機與交換機或交換機與路由器之間連接的情況下，在互相連接的端口上配置中繼模式，使得屬于不同VLAN 的數據幀都可以通過這條中繼鏈路進行傳輸。

VLAN 中繼協議（即VTP 協議）可以幫助交換機配置VLAN 。VTP 有三種工作模式：服務器模式、客戶模式、透明模式。交換機的初始狀態是工作在透明模式。

通常虛擬局域網（VLAN ）的實現形式有三種：靜態端口分配、動態虛擬網、多虛擬網端口配置。

2. 配置VTP 協議

1) 配置2950A 交換機為服務器模式

2) 配置2950B 交換機為客戶端模式

3. 配置VLAN Trunk端口

跨交換機的同一VLAN 內的數據經過Trunk 線路進行交換，默認情況下trunk 允許所有的VLAN 通過?？梢允褂胹witchport trunk allowed vlan remove vlan-list來去掉某一VLAN ?？梢栽诮粨Q機2950A 和2950B 上做如下相同的配置操作。

4. 創建VLAN

VLAN 信息可以在服務器模式或透明模式交換機上創建。

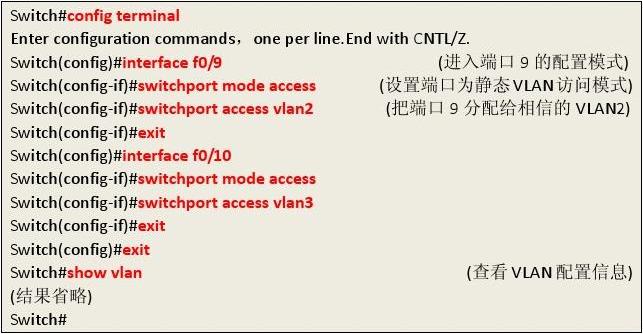

5. 將端口加入到某個VLAN 中

三、生成樹協議配置

生成樹協議（STP ）的目的是在實現交換機之間冗余連接的同時，避免網絡環路的出現，實現網絡的高可靠性。當交換機之間有多個VLAN 時Trunk 線路負載會過重，這時需要設置多個Trunk 端口，但這樣會形成網絡環路，而STP 協議便可以解決這一問題。

1. 使用STP 端口權值實現負載均衡

假如用端口f0/23做Trunk1，用端口f0/24做Trunk2，則配置如下。

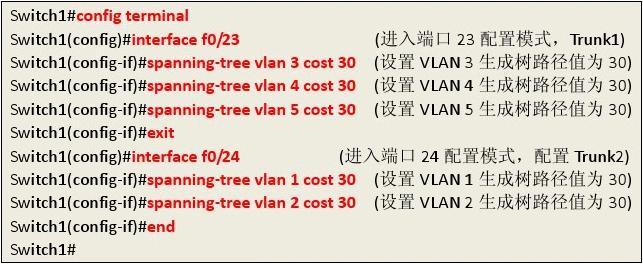

2. 配置STP 路徑值的負載均衡
