保密等級：公開發放中國電信cdma2000核心網絡接口協議技術規范―OMC 北向接口協議規范（網絡資源模型 核心網分組域）Technical Specification of Interface&Pr

保密等級：公開發放

中國電信cdma2000核心網絡接口協議技術規范―OMC 北向接口協議規范（網絡

資源模型 核心網分組域）

Technical Specification of Interface&Protocol in cdma2000 Core Network of China Telecom－North Interface of OMC（NRM PS Core Network）

（V1.0）

2008-07-14發布 2008-07-14實施

中國電信集團公司 發布

中國電信cdma2000核心網絡接口協議技術規范―OMC 北向接口協議規范（網絡資源模型 核心網分組域）

目 次

前 言........................................................................ II

1 范圍 .......................................................................... 3

2 規范性引用文件 . ................................................................ 3

3 術語、定義與縮略語 . ............................................................ 3

3.1 術語和定義 ................................................................... 3

3.1.1 采集方式 . ................................................................... 4 3.1.2 族. 測量項. 子測量項 . .......................................................... 4

3.2 縮略語 ....................................................................... 4

4 網絡資源分析 . .................................................................. 4

4.1 通用配置網絡資源 ............................................................. 4

4.2 核心網分組域配置網絡資源 ..................................................... 5

4.3 核心網分組域性能數據 ........................................................ 26

4.3.1 概述....................................................................... 26

4.3.2 核心網分組域性能測量數據 . .................................................. 27

參考文檔........................................................................ 46

I

中國電信cdma2000核心網絡接口協議技術規范―OMC 北向接口協議規范（網絡資源模型 核心網分組域） 前 言

本標準是中國電信CDMA 核心網絡接口協議系列技術標準之一，該系列標準的結構及名稱預計如下：

(1) 中國電信cdma2000核心網絡接口協議技術規范―1x A接口協議規范

(2) 中國電信cdma2000核心網絡接口協議技術規范―移動應用部分（MAP ）

(3) 中國電信cdma2000核心網絡接口協議技術規范―分組域協議

(4) 中國電信cdma2000核心網絡接口協議技術規范―SIP-I

(5) 中國電信cdma2000核心網絡接口協議技術規范―MNPG NPI接口協議規范

(6) 中國電信cdma2000核心網絡接口協議技術規范―MNPG SPI接口協議規范

(7) 中國電信cdma2000核心網絡接口協議技術規范―OMC 北向接口協議規范

(8) 中國電信cdma2000 HRPD Rev.A設備總體技術規范—A 接口技術分冊

本標準是接口協議技術規范的第7部分中的第4分冊。第7部分各分冊的結構及名稱預計如下：

1) 第7部分：OMC 北向接口協議規范 第1分冊：接口功能

2) 第7部分：OMC 北向接口協議規范 第2分冊：接口分析

3) 第7部分：OMC 北向接口協議規范 第3分冊：網絡資源模型 核心網電路域

4) 第7部分：OMC 北向接口協議規范 第4分冊：網絡資源模型 核心網分組域

5) 第7部分：OMC 北向接口協議規范 第5分冊：網絡資源模型 無線接入網

6) 第7部分：OMC 北向接口協議規范 第6分冊：網絡資源模型 無線智能網

7) 第7部分：OMC 北向接口協議規范 第7分冊：基于CORBA 技術的接口設計

8) 第7部分：OMC 北向接口協議規范 第8分冊：接口性能指標

本標準是參考國際電信聯盟－電信標準部（ITU-T ）的相關建議，并依據中國電信的網絡管理需求編制而成的。

本標準由中國電信集團公司提出并歸口。

本標準起草單位： 中國電信股份有限公司廣州研究院

本標準主要起草人：易學明、陳久雨

II

中國電信cdma2000核心網絡接口協議技術規范―OMC 北向接口協議規范（網絡資源模型 核心網分組域）

1 范圍

本規范對中國電信CDMA95/1X網絡管理中移動綜合網管系統（以下簡稱NMC ）與廠商網管系統（以下簡稱OMC ）間需交互的核心網分組域網絡資源模型進行了詳細定義。

本規范適用于對中國電信CDMA95/1X網絡管理接口中核心網分組域網絡資源模型的設計和開發。 本規范是中國電信CDMA95/1X網絡管理系列技術規范的一個分冊，該系列技術規范的組成如下圖所示：

2 規范性引用文件

下列文件中的條款通過本規范的引用而成為本規范的條款。凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內容）或修訂版均不適用于本規范，然而，鼓勵根據本規范達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本規范。

[1] 中國電信《CDMA95/1X網絡管理技術規范 第4部分：NMC-OMC 接口技術要求 第1分冊 接口功

能》

[2] 中國電信《CDMA95/1X網絡管理技術規范 第4部分：NMC-OMC 接口技術要求 第2分冊 接口分

析》

[3] 中國電信《CDMA95/1X網絡管理技術規范 第4部分：NMC-OMC 接口技術要求 第3分冊 網絡資

源模型 核心網電路域》

[4] 中國電信《CDMA95/1X網絡管理技術規范 第3部分：部省兩級網管連網接口技術要求》 [5]《中國電信移動通信網網元編碼原則（暫定名）》 3 術語、定義與縮略語 3.1 術語和定義

下列術語和定義適用于本規范。

3

中國電信cdma2000核心網絡接口協議技術規范―OMC 北向接口協議規范（網絡資源模型 核心網分組域）

3.1.1 采集方式

符合[2]中的定義。 3.1.2 族. 測量項. 子測量項

family.measurementName.subcounter 符合[2]中的定義。 3.2 縮略語

下列縮略語適用于本規范。 AAA 鑒權，認證和計費 AC 鑒權中心 ARP 地址解析協議 CC 累積計數器 DER 離散事件注冊 DN 可識別名 DNS 域名服務器 FA 外部代理 FACN FA 控制節點 HA 本地代理 ID 標識 IMSI 國際移動用戶標識 IP 互聯網協議 IRP 集成參考點 MAP 移動應用部分 MDN 移動目錄號 MS 移動臺 NMC 網絡管理中心 NTP 網絡時間協議 OMC 操作維護中心 OO 面向對象 PCF 分組控制功能 PDSN 分組數據業務節點 PPP 點對點協議 PSTN 公共交換電話網 QoS 服務質量 RDN 相對可識別名 SI 狀態檢查 SMS 短消息業務 TLDN 臨時本地地址號碼 TMSI 臨時移動用戶表示 VPDN 虛擬專用數據網 4 網絡資源分析 4.1 通用配置網絡資源

4

Authentication, Authorization and Accounting

Authentication Center

Address Resolution Protocol Cumulative Counter

Discrete Event Registration Distinguished Name Domain Name Server Foreign Agent

Foreign Agent Control Node Home Agent Identification

International Mobile Subscriber Identity Internet Protocol

Integrated Reference Point Mobile Application Part Mobile Directory Number Mobile Station

Network Management Center Network Time Protocol

Operations & Maitenance Center Object Oriented

Packet Control Function Packet Data Service Node Point-To-Point Protocol

Public Switched Telephone Network Quality of Service

Relative Distinguished Name Status inspection Short Message Service

Temporary Local Directory Number Temporary Mobile Subscriber Identity Virtual Private Data Network

中國電信cdma2000核心網絡接口協議技術規范―OMC 北向接口協議規范（網絡資源模型 核心網分組域）

在通用配置管理中，涉及到以下的基本配置對象類和網絡資源管理對象類：

1. SubNetwork 2. ManagedElement 3. ManagementNode 4. ManagedFunction 5. VsDataContainer 這些管理對象類具有通用性，在核心網分組域部分需要實現以上管理對象，以上管理對象的具體定義見[3]。

注： 由于核心網分組域的配置對象中已經定義了相應的端口信息，因此在核心網分組域部分不需實現

InventoryUnit 對象。在上報告警信息時，應將告警定位到相應的端口，在additionalInformation 中填寫具體的端口信息。

4.2 核心網分組域配置網絡資源

4.2.1.1 核心網分組域配置資源對象關系圖

核心網分組域配置網絡資源對象包含關系圖如下圖所示：

圖1 分組網配置資源對象包含關系圖

注：

一個省內的所有的客戶類別對象（CustomerFunction ）實例均實例化在一個managedElement 對象下；一個省內所有的VPDN 客戶類別對象（VpdnCustomerFunction ）實例均實例化在一個managedElement 對象下；一個省內所有的省對象（ProvinceFunction ）實例均實例化在一個managedElement 對象下。

核心網分組域配置資源對象間存在連接關系，在本規范中，通過對象的相關屬性表示這種連接關系。分組網配置資源對象的連接關系如圖2所示，其中單箭頭含義為：相關關系的表示僅由其中一方指向另一方，即A 指向B ，不需B 再指向A ；無箭頭的含義為：相關關系的表示由雙方共同指向，即A 指向B ，同時B 也要指向A （如不同交換機或路由器間的相關關系用相互指向來表示）。

5

中國電信cdma2000核心網絡接口協議技術規范―OMC 北向接口協議規范（網絡資源模型 核心網分組域）

圖2 分組網配置資源對象連接關系圖

4.2.1.2 核心網分組域配置資源對象

說明：下列各配置資源對象中包含部省接口相關的數據，部省接口相關數據用單獨的表格定義，且相關表格中屬性的“限定”值為“MC ”, 即如果支持部省接口，則部省接口相關的數據需要支持，否則不需支持。

4.2.1.2.1 PDSN 功能-PdsnFunction 4.2.1.2.1.1 被管對象類描述

PdsnFunction 對象完成PDSN （分組數據業務節點）的所有邏輯功能。該對象從ManagedFunction 對象繼承而來。

注：

PdsnFunction 的實例化，可根據各廠商對PDSN 的概念和劃分進行，如思科認為一個獨立機架內的設備所代表的是一個PDSN ，則在ManagedElement 下實例化一個PdsnFunction 對象；如UT 斯達康認為一個獨立機架內的不同卡代表不同的PDSN ，即一個機架內的設備為多個PDSN ，則在ManagedElement 下實例化多個PdsnFunction 對象。

4.2.1.2.1.2 屬性描述

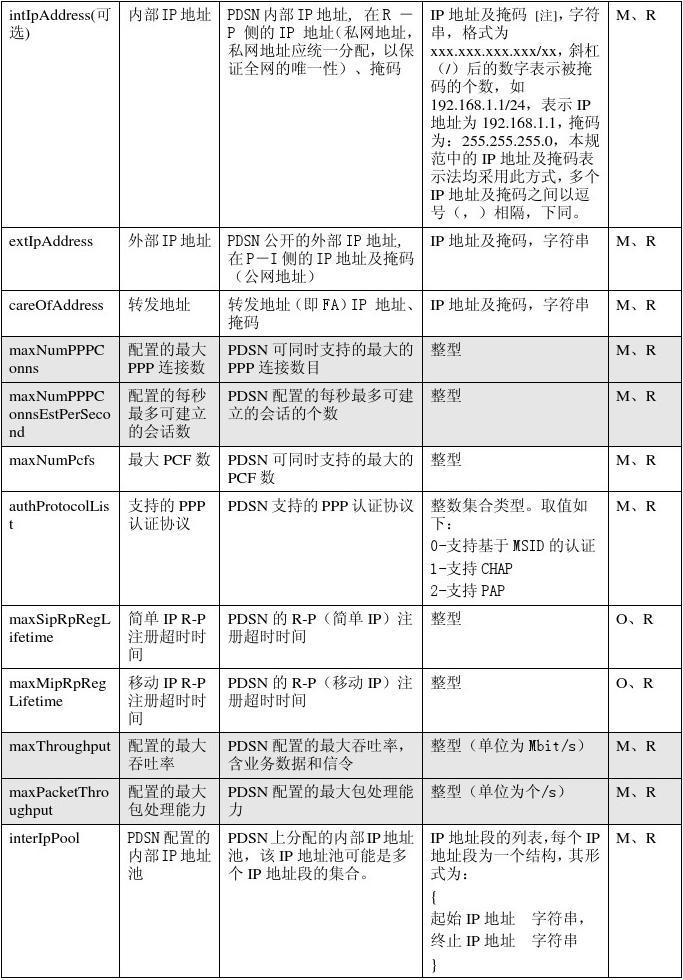

表1 PdsnFunction 屬性

6

中國電信cdma2000核心網絡接口協議技術規范―OMC 北向接口協議規范（網絡資源模型 核心網分組域）

7

中國電信cdma2000核心網絡接口協議技術規范―OMC 北向接口協議規范（網絡資源模型 核心網分組域）

表2 部省接口中需支持的屬性

8
