實驗（一）

DNS 協議分析

目錄:

一、實驗?zāi)康?/p>

二、實驗需求

三、實驗分析

四、實驗步驟

五．總結

１. 實驗?zāi)康模?/p>

1. 學會客戶端DNS 的基本配置

2. 學會使用ping 和nslookup 解析域名

3. 學會使用協議分析軟件驗證分析DNS 請求報文相應報文的格式，理解ＤＮＳ報文的含 義。

4.學會hosts 文件的修改。

２．實驗需求：

一臺聯網有windows 操作系統、并裝有Wireshark 協議分析的PC.

３．實驗分析：

DNS 它是由解析器和域名服務器組成的，域名服務器是指保存有該網絡中所有主機的域名和對應 IP地址，并具有將域名轉換為IP 地址，并具有將域名轉換為IP 地址功能的服務器的服務器。其中域名必須對應一個IP 地址，而IP 地址不一定有域名。將域名映射為IP 地址的過程就稱為“域名解析”。在Internet 上域名與 IP 地址之間是一對一（或者多對一）

的，域名和IP 地址之間的轉換過程稱為域名解析，域名解析需要由專門的域名解析服務器來完成，DNS 就是進行域名解析的服務器。DNS 命名用于Internet 等TCP/IP 網絡中，通過用戶友好的名稱查找計算機和服務。域名的最終指向是IP 。

４．實驗步驟：

一、客戶端DNS 的基本配置

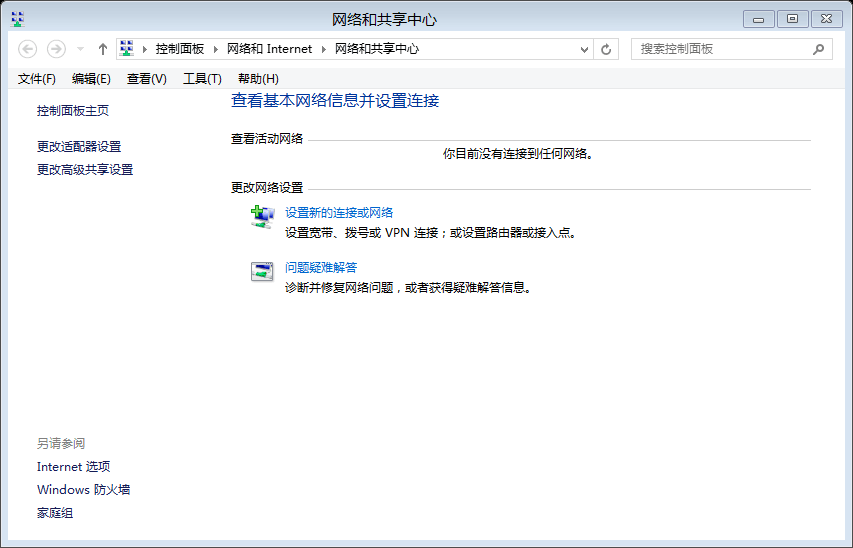

右鍵網絡，打開屬性，點擊更改適配器設置，選擇可用的網絡接入方式后，右鍵屬性，

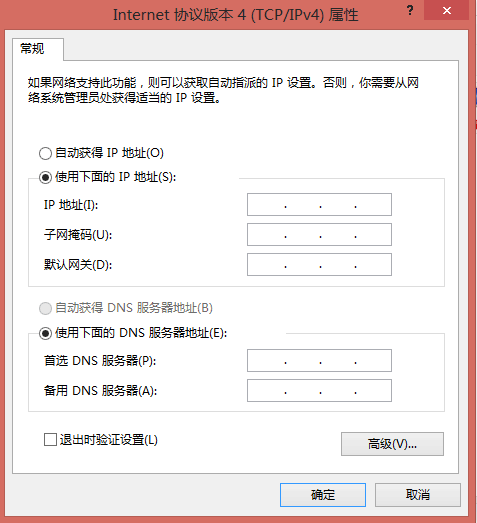

打開以太網屬性后，選中ipv4協議后點屬性，選中使用下面

的dns 解析地址，并修改

dns 服務器ip 地址。

二、學會使用ping 和

nslookup 解析域名

右鍵菜單點運行，在搜

索框中輸入cmd ，回車。

在光標處輸入ping192.168.1.1（或者其他ip 和域名），回車

可以看出的是

ping 本地的小路由

器192.168.1.1的

時候的發包四個，

并且ttl 為上圖所

示。

在光標處輸入nslookup www.baidu.com ，即可查看域名對應的ip 和其他域名www.a.shifen.com 。以及ip 地址

執行命令提示符的命令得到域名解析結果------

三、使用協議分析軟件驗證分析DNS 請求報文相應報文的格式

使用沒用過的IE 瀏覽器進行DNS 查詢。

由于DNS 使用的是TCP/UDP的53號端口所以將Wireshark 設置成監聽53號端口狀態。

1、啟動Wireshark 軟件，首先選擇有效的網絡連接。比如如下選擇的是“以太網”，不知道用什么連接的打開之后選擇Capture->interfaces（左圖藍框所示）

之后出現對話框（右上圖所示）查看各個收包情況后勾選“以

太網”之后點擊options 。之后在主界面上點擊Capture 選

項進入Capture->options（下圖橙框所示）. 由于DNS 使用

的是TCP/UDP的53號端口.

開始抓包后執行命令提示符的命令得到域名解析結果------

在capture filter 之后的框填入“udp port 53”進行過濾只剩dns 的包，設置好后點start 進行抓包。

2、打開ie 瀏覽器寫入www.baidu.com （下圖所示），在一切準備就緒的情況下進行抓包。

3、停止抓包進行分析，此時所有包如下圖所示，其中只分析此處中的第三幀和第四幀的包。

4、上圖可以看到的是，本地ip 地址是192.168.1.109，發送向dns 服務器ip 地址是219.229.240.19，主要內容是“A www.baidu.com”詢問百度的ip 地址。下一幀是dns 服務器返回的回答，回答的百度的ip 地址是115.239.210.26和115.239.210.27。

5、具體分析報文的內容。如下所示: Ipv4協議 本地地址 dns 服務器地址

左圖為本地dns 服務器返回的回應。只顯示網

絡層部分。

四、hosts 文件的修改

在路徑為C:WindowsSystem32Driversetc的目錄下找到hosts 文件，由于是在etc 受保護，把hosts 文件剪切到桌面之后，添加如下語句后放回原路徑。打開瀏覽器輸入黑莓www.blackberry.com 的網址就出現寢室里路由器的登陸界面。

實驗

５．總結；

１．ＤＮＳ使用ＴＣＰ／ＵＤＰ的５３端口號。 ２．客戶端瀏覽器發出的ＤＮＳ查詢使用ＴＣＰ. ３．ＤＮＳ服務器之間同步ＤＮＳ記錄使用ＵＤＰ． ４．一個ＩＰ可以對應多個域名。 ５．一個域名也可以對應多個ＩＰ。

６．ＤＮＳ有正向查詢和反向查詢兩種方式。 ７．DNS 資源記錄(name,value,type,ttl,class).

（二）

HTTP 協議分析

目錄:

一、實驗?zāi)康?/p>

二、實驗原理

三、實驗步驟

四、實驗分析

五．總結

一、實驗?zāi)康?/p>

① 掌握http 協議獲取網頁的過程；

②了解響應報文、請求報文的格式并對其進行簡單的分析；

③了解http1.0和http1.1。

二、實驗原理

實驗原理

利用聯網pc 的瀏覽器向某一web 服務器發送http 請求獲取網頁~ 同時抓包 來獲取http 協議的具體內容分析。

使用Wireshark 抓包軟件，了解客服端如何向服務器發送請求報文，以及服務器回復給客服端的響應報文，和客服端的確認，這就是tcp 的三次握手。http 協議需要傳輸層的tcp 作為載體，以確保傳輸文件的可靠性。Tcp 協議通信的時候需要建立連接，不通信時會斷開連接。

三、實驗步驟

1、安裝Wireshark 抓包軟件后，打開Wireshark 。點擊capture —interfaces

2、點擊無線網連接后點擊Options 進入抓包過濾界面

3、由于所要抓的包是HTTP 的包，所以輸入tcp port 80，再點擊右下角的Start 。

4、打開瀏覽器，輸入www.sina.com ，打開Wireshark 界面，在顯示過濾中輸入http 。

5、

點擊Apply 1.0 的功能。

前三幀為TCP 的三次握手

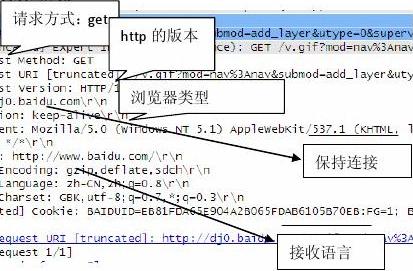

6、分析

四、HTTP1.0和HTTP1.1

HTTP 1.0規定瀏覽器與服務器只保持短暫的連接，瀏覽器的每次請求都需要與服務器建立一個TCP 連接，服務器完成請求處理后立即斷開TCP 連接，服務器不跟蹤 每個客戶也不記錄過去的請求。HTTP 1.1支持持久連接，在一個TCP 連接上可以傳送多個HTTP 請求和響應，減少了建立和關閉連接的消耗和延遲。一個包含有許多圖像的網頁文件的多個請求和 應答可以在一個連接中傳輸，但每個單獨的網 頁文件的請求和應答仍然需要使用各自的連接。HTTP 1.1還允許客戶端不用等待上一次請求結果返回，就可以發出下一次請求，但服務器端必須按照接收到客戶端請求的先后順序依次回送響應結果，以保證客戶端能 夠區分出每次請求的響應內容，這樣也顯著地減少了整個下載過程所需要的時間。基于HTTP 1.1協議的客戶機與服務器的信息交換過程。 HTTP 1.1 還通過增加更多的請求頭和響應頭來改進和擴充HTTP

五．總結：

１．HTTP １.0獲取對象至少需要２ＲＴＴＳ（非持續連接）。

２．HTTP １.0采取非流水線作業方式。

３．HTTP １.1持續連接。

４．HTTP １.1流水線作業。

５．HTTP 協議本身沒有加密機制，明文傳輸。 ６．HTTP 協議的無狀態性。
