計算機網絡實訓河北報告姓名：李艷彬學號：實訓時間：6月10號~6月15號技術高等專科學校 ,一、項

計算機網絡實訓河北報告姓名：李艷彬學號：實訓時間：6月10號~6月15號技術高等專科學校

一、項目名稱：

小型局域網的組建、配置及共享上網

二、項目內容

1、網絡規劃(組網建議書)

根據實驗室實際條件，對實驗室局域網進行組網規劃，寫出組網建議書，包括確定網絡拓撲、網絡輸介質、網絡操作系統、服務器及工作站配置、以及網絡性能指標等。熟悉選用的網絡是被性能。制作實驗室組網設備估價表。

I 、組建對等網絡。

1）、更改計算機名，創建工作組（選中“我的電腦”右擊，點“屬性”—“計算機名”

—“更改”—計算機名改為“l(fā)iyanbin1”，工作組改為“ＴＸ１６２”）

２）、同一個對等網絡中哥計算機的IP 地址不能相同，但網絡地址必須相同。

手動配置所有主機的IP 地址子網掩碼, 此時這些主機就處于同一個網段。

3) 、設置共享文件夾實現資源共享，處于同一工作組內的成員可以實現文件的共享，

設置共享：選一文件夾，右鍵單擊文件夾—“屬性”—“共享”，勾選“在網絡

上共享這個文件夾—“應用”—“確定”

完成文件夾的共享。在“網上鄰居”—“查看工作組計算機”—計算機名中能

看到共享的文件夾，并且在別的計算機的“網絡鄰居”—“工作計算機”—共

享的計算機名中也能看到此共享文件夾，就說明文件夾共享成功。

4）、共享資源的可用性不穩定。如果某臺機器關機則網絡上的其他用戶將無法使用

該機資源。

5）、打印機的共享，（1）安裝共享服務，（2）安裝網絡客戶端，(3)在其中一臺計算機

上安裝打印機，（4）在安裝了打印機的計算機上設置打印機共享，（5）在其他計

算機上安裝網絡打印機。

II 、客戶機/服務器（C/S）網絡配置。

1）、在虛擬機上安裝windows Server 2003系統作為服務器。

2）、在虛擬機（服務器）上配置Active Drectory服務

3）、在虛擬機（服務器）上實施DPCH 的安裝配置和主機和（客戶機）的DPCH 的

配置與測試

4）、網絡服務DNS 的配置與管理。

5）、配置ｗｅｂ和ｆｔｐ

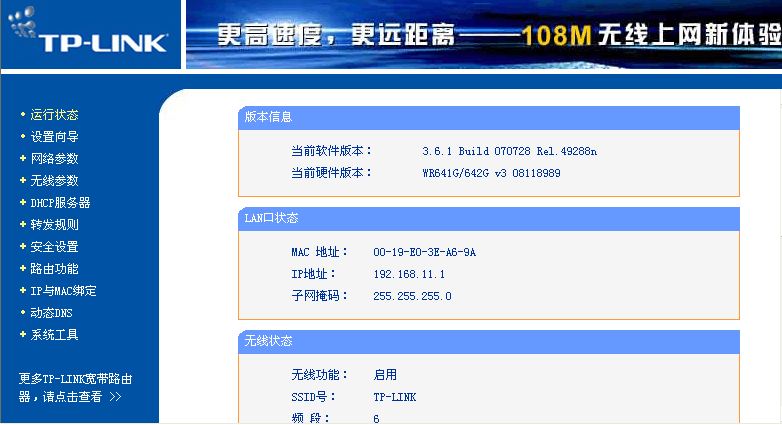

III 、局域網接入Internet 。

１）、將服務器連上網，然后實現客戶機共享上網（不知行不行）

２）、根據實驗室的具體情況和設備可以選用撥號連接，需將一個路由器和多個交換機連

在一起，并通過RJ —45與計算機相連可以實現多臺計算機用一根網線上

２、網絡連接與布線。

三、對等網絡設置

1、設置計算機名和工作組名

右擊桌面“我的電腦”圖標，在彈出的快捷菜單中選擇“屬性”命令，打開“系統設置”對話框，切換到“計算機名”選項卡。單擊“更改”按鈕，打開“計算機名稱更改”對話框，分別將計算機名設置為“PC 機號”，我的計算機名稱為“PC12”。設置工作組名為“TX161”，實訓中兩排計算機分為了兩個工作組TX161和TX162。

計算機名稱和工作組名也可通過“網絡連接向?qū)А痹O置：

打開桌面“網絡鄰居”，點擊“查看網絡連接”，然后選“設置家庭或小型辦公網絡”，在彈出的網絡向?qū)е袉螕粝乱徊饺缓蠊催x“此計算機通過居民區的網關或其他計算機連接到Internet ”選項，下一步的網絡安裝向?qū)е屑纯稍O置計算機名和工作組名。安裝完成后即可完成計算機名和工作組名的設置。

2、規劃計算機的IP 地址

要想實現對等網絡設置，需要對網絡中的每臺計算機設置IP 地址，并且這些IP 地址必須在相同的網段，這樣計算機之間才能相互識別進行通信。實訓中的IP 地址網段為“192.168.1.**”，**為各自計算機機號。子網掩碼為“255.255.255.0”，默認網關為“192.168.1.1”。

3、配置計算機IP 地址

(1)、右擊桌面“網上鄰居”圖標，點擊“屬性”打開“網絡連接”窗口。

(2)、在“本地連接”選項上用鼠標右擊，然后在彈出的快捷菜單中選擇“屬性”命令，打開“本地連接屬性”對話框。

(3)、選擇“本地連接屬性”對話框中的“Internet 協議(TCP/IP)”選項，單擊“屬性”按鈕，打開“Internet 協議(TCP/IP)屬性”對話框，然后按照規劃的計算機IP 地址、子網掩碼和默認網關進行設置。PC23的IP 為“192.168.1.12”，子網掩碼設置為“255.255.255.0”，默認網關為“192.168.1.1”。至于DNS 配置與網關，我們可以暫時不去更改設置，保持缺省值。

(4)、IP 地址設置好后單擊“確定”按鈕，返回“本地連接屬性”對話框，勾選“連接后在通知區域顯示圖標”復選框。

4、驗證對等網內計算機的連通性

對等網中工作組和IP 地址設置好后就能夠?qū)崿F(xiàn)實驗室計算機之間的相互通信了。在計算機實際通信之前，還要驗證一下各計算機之間的連通性?？赏ㄟ^以下兩種方式進行連通性驗證：

看(1)、雙擊桌面“網上鄰居”，檢查能否看到工作組TX162內各個計算機的名稱，若能到，則證明對等網設置正確

。

圖1 TX151工作組

(2)、執行“開始→運行”命令，在對話框中輸入“cmd ”并單擊“確定”按鈕，打開“MS-DOS ”窗口。

在“MS-DOS ”窗口中輸入ipconfig 命令并按回車鍵，查看本機的IP 地址信息。此時應該能夠在“MS-DOS ”窗口中顯示出本機的IP 地址、子網掩碼和默認網關。繼續運行ping 命令，檢測計算機之間的連通性。

在計算機上ping 另一臺計算機的IP ，觀察測試結果。如計算機liyanbin0 ping 計算機weimeng ，若在“MS-DOS ”窗口中顯示出IP 為192.168.1.13的相關信息，則證明這兩臺計算機間通信正常。

通過以上步驟的設置，就可實現實驗室30臺計算機之間的通信連接

四、文件共享設置

組建好對等網之后可以實現文件共享，以下為文件進行共享的具體步驟。

1、服務器端文件共享設置

(1)、選擇要共享的文件夾，在左邊的“文件和文件夾任務”窗口單擊“共享此文件夾”選項；或者右擊要設置共享的文件夾，在彈出的快捷菜單中選擇“共享和安全”命令。

(2)、彈出文件夾屬性對話框并自動切換到“共享選項卡”。

以上步驟也可通過右擊文件夾通過“屬性”對話框來實現。

(3)、在“網絡共享和安全”選項組中勾選“在網絡上共享這個文件夾”復選框均變?yōu)榭捎脿顟B(tài)。在“共享名”文本框中輸入該共享文件夾在網絡上顯示的共享名稱，用戶也可以保持原來的文件夾名稱不變。

(4)、設置共享文件夾后，在該文件夾的圖標中將出現一個托起的小手，表示該文件夾為共享文件夾。

2、客戶端共享設置

打開“網上鄰居”，點擊“查看工作組計算機”，找到要訪問的計算機雙擊打開，在該計算機中會看到已共享的文件夾?？蛇M行操作，證明共享文件成功。(也可通過網上鄰居中的搜索選項進行搜索目標計算機)

五、打印機的共享設置

通過“網上鄰居”訪問已設置共享打印機的計

算機PC36，然后雙擊打開，選中“打印機”右擊選

擇“連接”，連接成功后在計算機右下角會顯示共享

的PC36計算機上的打印機圖標。證明成功連接共

享打印機。

實訓中要求在紙張指定位置打印自己的計算機

號和姓名。在word 文檔中對應打印位置寫上機號

和姓名，然后在文件中選擇“打印”，即可打印出寫

有機號和姓名的紙張。(注意紙張實際打印位置和

word 文檔的排版位置對應)

圖3 在word 中使用共享打印機

六、Netmeeting 的安裝與使用

在計算機能夠相互通信的情況下可實現利用

Netmeeting 進行會話。

單擊“開始”菜單點“運行”，輸入conf 單擊

“確定”，進入安裝Netmeeting

界面進行安裝Netmeeting 安裝好Netmeeting 之后

打開界面輸入計算機號點“呼叫”即可進行

通信，可以實現局域網內共同會話和單對單會話。

七、網絡操作系統的安裝配置

1、安裝網絡操作系統Windows server 2003

(1)、打開虛擬機，在光驅內放入Windows server 2003安裝光盤，單擊“New virtual machine ”新建一個虛擬機，進入安裝階段后在虛擬機的安裝過程中選擇“Typical ”安裝模式，然后下一步出現選擇網絡工作模式窗口，選擇橋接方式“Use bridged networking ”，安裝位置選擇在母機的D 盤中自己建的文件夾下，安裝操作系統選擇“Windows server 2003 web Edition ”, 并且定義虛擬機的硬盤大小為8G ，完成新建虛擬機的配置。注意在VMware 主界面進行配置內存的大小。

(2)、單擊VMware 主界面“Start this virtual machine”按鈕啟動新建的虛擬機，進行Windows server 2003操作系統在虛擬機中的的安裝?？梢钥吹教摂M機Windows server 2003 web Edition窗口顯示正在安裝操作系統的界面。

(3)、系統安裝進入安裝程序歡迎界面后，按回車鍵選擇“現在安裝Windows ”。

(5)、對“C 盤”進行格式化并且進行分區，注意格式化時選用“NTFS ”格式。

(6)、格式化“C 盤”完成后選擇在“C 盤”中安裝操作系統。

(7)、在系統安裝復制完系統文件后開始初始化Windows 配置，然后系統會提示重啟，重啟后會首次出現Windows server 2003啟動畫面。

(8)、依次按接下來的安裝過程中的操作提示完成區域和語言選項、個人信息、產品密鑰、授權方式、時間和日期等相關設置，之后計算機會自動重啟，完成整個安裝過程。

經過以上的設置和操作，就在虛擬機中完成了整個Windows server 2003操作系統的安裝。

2、Active Directory(活動目錄) 的配置

(1)、執行“開始→運行”命令，在彈出的對話框中輸入dcpromo 并單擊“確定”按鈕，然后會彈出活動目錄的安裝向?qū)А?/p>

(2)、在配置過程中創建新

域時選第一項“在新林中的域”，

新的域名時填入“l(fā)yb.com ”，數

據庫和日志文件的保存位置保

持默認設置，然后完成DNS 診

斷。

(3)、重啟即可完成活動目

錄的設置過程。

3、DHCP(動態主機配置協

議) 的配置

(1)、DHCP 的安裝

執行“開始→設置→控制面板”命令，在窗口中選擇“添加或刪除程序”，然后在新打開的窗口中單擊“添加或刪除圖5 Active Directory安裝向?qū)?/p>

Windows 組件”選項，彈出

“Windows 組件向?qū)А睂υ捒?，勾選“網絡服務”。單擊“詳細信息”按鈕，在彈出的“網絡服務”對話框中勾選“動態主機配置協議(DHCP)”復選框，單擊“確定”。單擊“下一步”，Windows 組件向?qū)瓿蒁HCP 服務的安裝，并從Windows server 2003安裝光盤中復制所需文件。然后重啟計算機完成DHCP 服務的安裝。安裝完成DHCP 后，在開始菜單管理工具中會多了一個DHCP 選項。

(2)、DHCP 服務器的授權

在安裝完DHCP 服務后，首先要添加一個授權的DHCP 服務器。依據以上Windows server 2003的配置，設置授權服務器為”liyanbin ”添加授權服務器步驟如下：

以管理員身份登錄后執行“開始→程序→管理工具→DHCP ”進入DHCP 控制臺窗口，然后右擊左側窗口要授權的DHCP 服務器“l(fā)iyanbin.com ”，從彈出的快捷菜單中選擇“授權”命令，完成授權。再次右擊菜單會發現“授權”已變?yōu)椤俺蜂N授權”命令，表示授權成功。

(3)、DHCP 服務

右擊DHCP 服務器的計算機名從彈出的快捷菜單選擇“新

建作用域”，在彈出的“新建作用域向?qū)А睂υ捒蛑袉?/p>

擊

下一步進入“作用域名”界面。在“名稱”文本框輸入“子網1”，在“描述”文本框輸入

“為子網的用戶分配IP 地址”。然后下一步進入“IP 地址范圍”界面，輸入

起始IP 地址192.168.1.1和結束IP 地址192.168.1.254。長度文本框數值為

24，子網掩碼為255.255.255.0。在下一步的設置中可以排除不分配的IP 地

址范圍。在路由器默認網關中填入192.168.1.1，然后在下一步中選“是，我

想現在激活作用域”，最后單擊“完成”，結束新建作用域的操作。

4、DNS(域名管理系統) 的配置

(1)、DNS 的安裝

安裝步驟與DHCP 的安裝步驟類同，在控制面板中通過選擇“添加或刪除程序”來完成。同樣安裝完成后在管理工具中會增添一個DNS 控制臺。

(2)、DNS 的設置

通過“管理工具”中的“DNS ”進入DNS 管理域配置頁面。單擊“DNS ”，在彈出的菜單中選擇“連接到DNS 服務器”，然后在對話框中選擇“這臺計算機”單擊“確定”。系統會將“l(fā)iyanbin1”加入到DNS 樹中。

右擊“正向查找區域”選項，在菜單中選擇“新建區域”，添加域名liyanbin.com 。然后右擊liyanbin.com 選擇“新建主機”命令，在“名稱”文本框中輸入“www ”，IP 地址文本框中輸入“192.168.1.12”，然后點“添加主機”按鈕，完成創建。

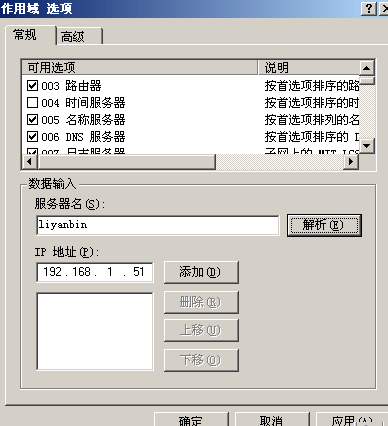

設置完成后，在DHCP 服務器中右擊“屬性”對DHCP 服務器屬性進行設置。在

圖8 DNS服務器管理域配置頁面

對話框中切換到“DNS ”選項卡，勾選“根據下面的設置啟用DNS 動態更新”和“租約被刪除時丟棄A 和PTR 記錄”，單擊“確定”。

然后再在DNS 管理界面正向查找區域的liyanbin.com 屬性常規選項卡中的動態更新里選擇“非安全”選項，單擊“確定”完成設置。

通過以上的設置就完成了對DNS 的配置。

5、Web 服務器的配置

(1)、安裝IIS 組件

在“開始→管理工具”中選擇“配置您的服務器向?qū)А泵?，然后選擇“應用程序服務器(IIS，ASP.NET) ”選項。下一步在“應用服務器選項”界面中勾選“啟用ASP .NET ”復選框，下一步進入總結頁面單擊“完成”。 (2)、配置Web 服務器

在“管理您的服務器”中單擊“管理此應用程序服務器”選項，在“應用程序服務器”中的“Internet 信息服務(IIS)管理器”下的“網站”選項中右擊“新建”新建網站。然后在彈出的“網站創建向?qū)А睂υ捒蛑械摹熬W(wǎng)站描述”中輸入“tx151”，“IP 地址和端口設置”中設置IP 地址為192.168.1.23，主機頭為網站域名www .tx151.net 。單擊“下一步”在“網站主目錄”的“路徑”中選擇網頁文件目錄為C 盤“wangye ”文件夾，勾選“允許匿名訪問網站”選項，在“網站訪問權限”界面勾選“運行腳本（如ASP ）”和“瀏覽”復選框，最后單擊“完成”完成配置。

圖9、web IP地址訪問圖10、web 域名訪問

6、FTP 服務器的配置

(1)、安裝FTP 服務組件

在控制面板的“添加或刪除程序”中單擊“添加或刪除Windows 組件”選項，在打開的“Windows 組件向?qū)А敝须p擊“應用程序服務器”選項，然后雙擊打開“Internet 信息服務(IIS)”, 勾選“文件傳輸協議(FTP)服務”，“確定”完成。再在“應用程序服務器”對話框中單擊“確定”進入安裝FTP 界面，再出現“完成Windows 組件向?qū)А焙簏c確定完成安裝FTP 服務組件。

(2)、配置FTP 服務器

在“配置您的服務器向?qū)А敝袉螕簟肮芾泶藨贸绦蚍掌鳌?，然后選擇“Internet 信息服務(IIS)管理器”下的“FTP 站點”，并在右擊菜單中選擇“新建→FTP 站點”。配置創建向?qū)е械腇TP 站點的IP 為192.168.1.23，然后下一步“不隔離用戶”，輸入FTP 站點主目錄C 盤“FTP ”文件夾，再在訪問權限頁面中勾選“讀取”和“寫入”復選框，然后單擊“完成”按鈕完成配置。

注意以上步驟都必須在裝有Windows server 2003安裝光盤的條件下完成。
