目錄手機監控簡易說明 . .......................................................................................

目錄

手機監控簡易說明 . .......................................................................................................................... 1

1、手機監看要求 . .................................................................................................................... 1

2、注意事項 . ............................................................................................................................ 1

一 DVR 連接廣域網兩種方式 . ......................................................................................................... 3

1.1 DVR撥號與監聽端口設置（適用DVR 單獨撥號） ..................................................... 3

1.2 DVR 路由器映射與域名解析（適用DVR 接入公共網絡） ...................................... 4

二 諾基亞5800W 觸控手機客戶端操作說明 . .............................................................................. 8

2.1 塞班系統手機客戶端安裝 . .............................................................................................. 8

2.2 手機客戶端連接DVR 設置與各功能鍵說明 . .................................................................. 9

三 IPhoneMC1312P手機客戶端操作說明 . ................................................................................. 12

3.1 IPhone手機客戶端安裝 . ............................................................................................... 12

3.2 手機客戶端服務器IP 設置與界面操作說明 ............................................................... 15

四 多普達HTCS900（操作系統Windows mobile）操作說明 ................................................... 17

4.1 多普達HTCS900手機客戶端安裝 . ................................................................................ 17

4.2 手機客戶端服務器IP 設置與界面操作說明 ............................................................... 19

五 黑莓9700手機客戶端說明 . .................................................................................................... 22

5.1黑莓9700手機客戶端安裝 . ............................................................................................ 22

5.2手機客戶端登錄DVR 設置 ............................................................................................ 24

手機監控簡易說明

1、手機監看要求

1.1手機和DVR 都必須接入因特網

a:手機可通過GPRS,WIFI,3G 網絡三種方式上網，具體手機設置可咨詢電信或聯通客服 b:DVR可通過路由映射或直接撥號兩種方式上網

1.2 DVR 需設置的選項

a:主菜單->網絡設置->平臺服務器->華科手機平臺->加載->監聽端口 (默認15966，可任意設置1-65535), 視頻通道默認不是選中需要選中，這個界面只需設置這2個項，其他的如用戶名，密碼，服務器地址，服務器端口等無需設置，設置好后點連接即可，不用管有沒有登錄上(詳細見1.1.2中的圖3) 。

b:主菜單->錄像設置->網絡碼流->建議碼率調為100K, 幀率調為8，如下圖。

1.3 檢驗DVR 是否設置連接外網成功的標準

a:這里所說的路由映射只是相對于上述手機的監聽端口而言（與網絡設置里面的8101、81等端口無關），如設置了監聽端口為6005，只需在路由器里映射6005出去即可 b:映射完成后，可在PC 端運行cmd, 然后輸入如

，

183.15.233.11為DVR 廣域網ip ，6005為設置的監聽端口，點確定能夠進入系統沒有顯示“正在連接”狀態即代表映射成功

1.4手機安裝相應的手機客戶端軟件后（除iphone 手機客戶端外其他系統手機客戶端出貨光盤里面有提供），進行簡單設置即可監看圖像（具體見下面手機客戶端操作說明）

2、注意事項

2.1已支持的手機操作系統：

已測試手機型號：（symbian ，windows mobile，Mac OS）

諾基亞E71 （symbian 操作系統）

諾基亞5230（symbian 操作系統）

諾基亞5800W （symbian 操作系統）

多普達HTCS900 （windows mobile操作系統）

iphoneMC1312P (Mac OS操作系統)

2.2 symbian系統，IPhone 系統與windows mobile系統手機客戶端

文檔版本02(2010-11-3) 漢邦高科技術有限公司 1

2.3 2. 4手機監控支持單畫面預覽，支持云臺控制

文檔版本02(2010-11-3) 漢邦高科技術有限公司 2

一 DVR 連接廣域網兩種方式

1.1 DVR撥號與監聽端口設置（適用DVR 單獨撥號）

1.1.1 DVR撥號

a) 正確輸入撥號用戶名與密碼，撥號成功, 得到動態IP 地址。如下圖圖

1.

圖1

1.1.2 DVR上華科手機平臺設置界面設置監聽端口。

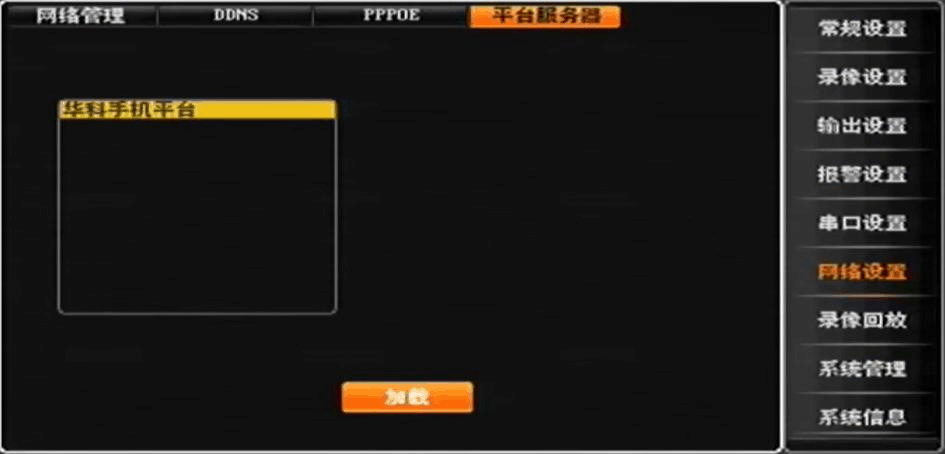

a) 進入DVR 主菜單→網絡設置→服務器設備→華科手機平臺(如下圖圖2). 選中華科手機平臺后, 點擊”加載”按鈕, 進入監聽端口配置界面(如圖3)

圖2

b) 進入到華科手機平臺配置界面, 第一步設置”監聽端口” 默認15966 (設置范圍1-65535), 第二步選擇手機客戶端需要控制的視頻通道, 如下圖. 暫時不支持音頻. 設置好此兩項后, 點擊連接, 保存設置. 如下圖圖3

文檔版本02(2010-11-3) 漢邦高科技術有限公司 3

圖3

提示：DVR 撥號成功，設置好監聽端口與視頻通道后，就可以在手機客戶端上設置成功。如后面操作說明中，進入手機客戶端“設置”界面。輸入的IP 地址與監聽端口號。詳細請見下面的說明文檔。

1.2 DVR 路由器映射與域名解析（適用DVR 接入公共網絡）

1.2.1 設置DVR 上的靜態IP 地址。

下圖圖4中紅色框內是DVR 靜態IP 地址。此IP 地址用于在路由器中映射。

圖4

1.2.2 DVR上華科手機平臺設置界面設置監聽端口。

a) 進入DVR 主菜單→網絡設置→服務器設備→華科手機平臺. 選中華科手機平臺后, 點擊”加載”按鈕, 進入監聽端口配置界面(如圖5)

文檔版本02(2010-11-3) 漢邦高科技術有限公司 4

圖5

b) 進入到華科手機平臺配置界面, 第一步設置”監聽端口” 默認15966 (設置范圍1-65535), 第二步選擇手機客戶端需要控制的視頻通道, 如下圖. 暫時不支持音頻. 設置好此兩項后, 點擊連接, 保存設置.

圖6

1.2.3在路由器上映射出DVR 上靜態IP 與監聽端口

a) ”1”進入路由器設置界面中點擊轉發規則->虛擬服務器。進入端口映射界面。如下圖圖7.

文檔版本02(2010-11-3) 漢邦高科技術有限公司

5

圖7

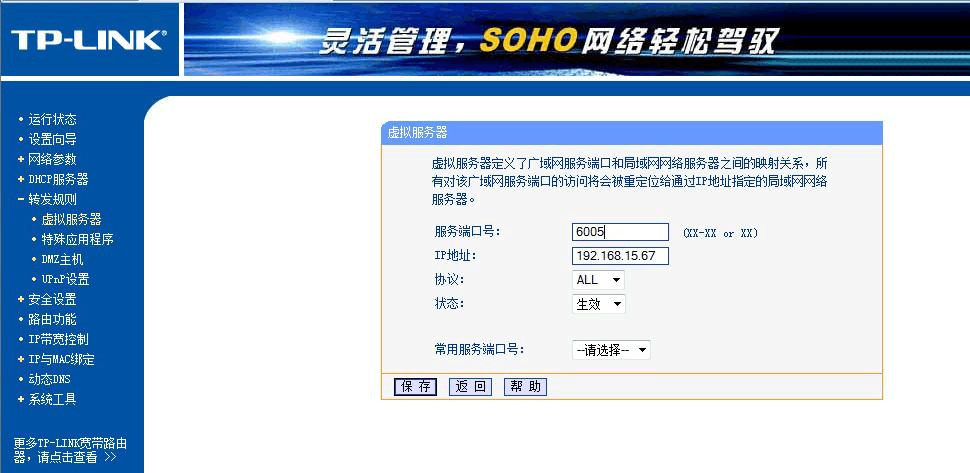

b) 點擊圖7中”2”進入圖8，把DVR 上的靜態IP 與監聽端口設置進去(如下圖圖8) ，點擊保存。添加成功后如圖7中的編號3. 這樣就映射成功。

圖8

C) 映射完成，測試是否映射成功，方法如下：在PC 運行cmd, 輸入“telnet 路由器廣域網ip DVR 監聽端口”(如telnet 134.122.181.71 6005) 回車, 如成功就會進入系統, 不成功會提示連接失敗。

路由器品牌：普聯 路由器型號：TL_R410

1.2.4域名解析

a) 目前中性LOGO 的DVR 只支持dyndns.com 與oray.net 兩種域名解析。漢邦LOGO 的DVR 支dyndns.com ，oray.net 與hanbang.org.cn 三種域名解析。

b) 域名需要去相應網站申請賬號。

hanbang.org.cn 域名申請網址(完全免費):http://ddns.hbgk.net/user/user.php?item=reg1

dyndns.com 域名申請網址(免費一個月):https://www.dyndns.com/account/services/hosts/add.html oray.net 域名申請網址(收費): http://www.oray.com/

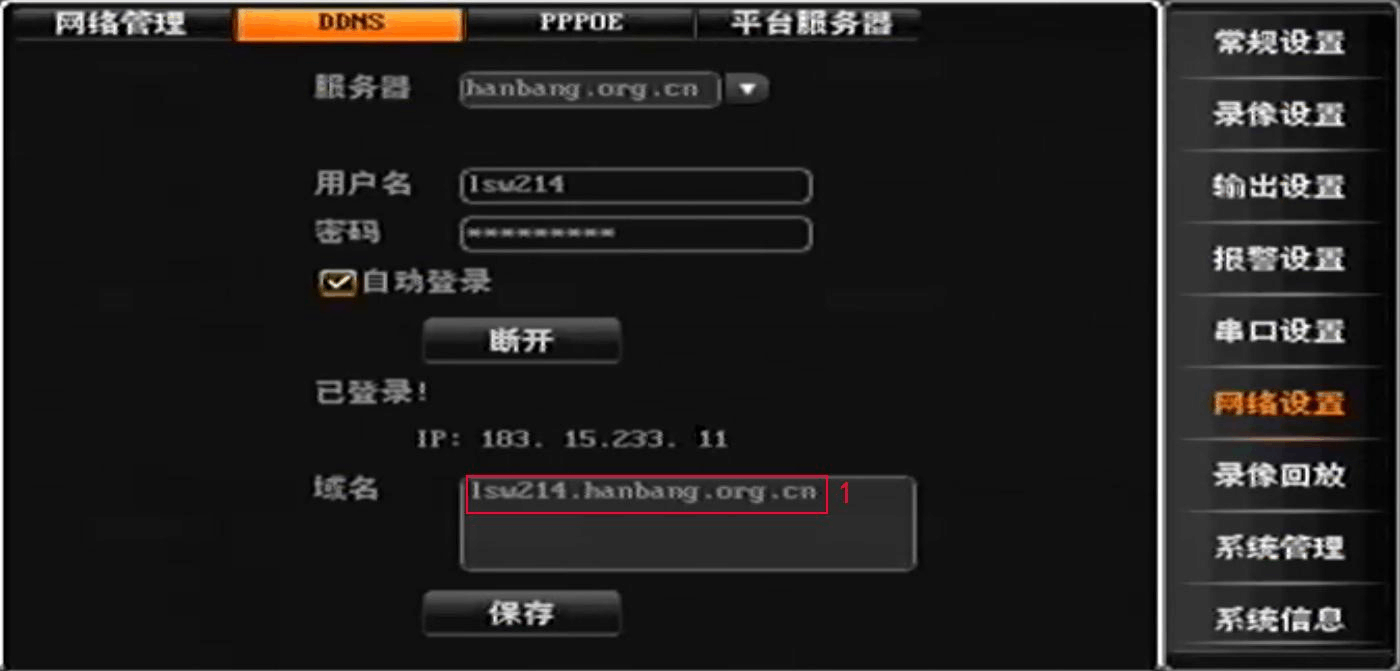

c) 選擇需要解析的服務器，輸入用戶名與密碼后，點擊保存就可保存用戶名與密碼，再把自動登錄打上勾，在斷網后恢復網絡或重啟DVR 后，都會自動解析。解析成功后如下圖圖9文檔版本02(2010-11-3) 漢邦高科技術有限公司

6

紅框中解析后的域名。

圖9

提示：

a) 在1.1中，就可以在手機客戶端上輸入撥號成功后的”動態IP 監聽端口”登錄DVR. 也可

以解析域名, 使用”域名 監聽端口”登錄DVR 。

b) 在1.2中解析成功, 映射成功后. 就可以通過”域名 端口號”登錄DVR.

文檔版本02(2010-11-3) 漢邦高科技術有限公司 7

二 諾基亞5800W 觸控手機客戶端操作說明

2.1 塞班系統手機客戶端安裝

2.1.1安裝手機客戶端

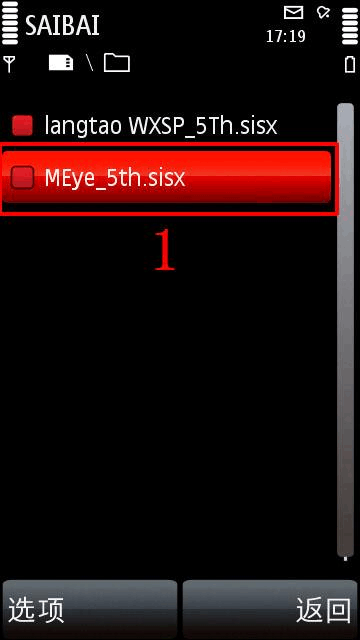

拷貝名為MEye_5th.sisx的手機客戶端在手機上。如左圖圖1，

點擊此安裝文件后進入下一步。

圖1

進入圖2界面后提示是否安裝。點擊“確認”進行安裝。進入下

一步。

圖2

2.1.2 手機客戶端安裝成功

提示安裝成功。

文檔版本02(2010-11-3) 漢邦高科技術有限公司 8

圖3

完成后進入手機應用程序界面。看到紅色框中的“手機監控”

圖標“1”，打開進入手機監控軟件界面。

圖4

2.2 手機客戶端連接DVR 設置與各功能鍵說明

2.2.1 手機客戶端功能鍵說明

打開手機客戶端軟件，如左圖。

a) “1”第一組通道。

b) “2”云臺方向控制，上，下，左，右。

c) “3”Zoom &Zoom-

d) “4”Focus &Focus-

e) “5”Circle &Circle-

f) “6”開始&暫停

g) “7”開啟全屏（只有在手機圖像為橫屏?xí)r才能全屏顯示）

h) “8”抓拍。

i) “9”設置

j) “10”切換到下一組通道（每一組四個通道）

k) “11”退出。

圖5

注：使用手機控制云臺時，需要在DVR 設備上設置相關參數。云臺參數設置請參考DVR 說明書。

2.2.2 手機客戶端設置

2.2.2.1 使用DVR 撥號IP 登錄DVR(適合DVR 單獨撥號, 相應DVR 設置如1.1)

文檔版本02(2010-11-3) 漢邦高科技術有限公司 9
