任務3 在catalyst2950交換機上配置vtp

一、實驗?zāi)康模赫莆誺tp 的配置，深入了解vtp 的工作原理，并掌握調試和檢查方法。

二、背景描述：企業有采購部和銷售部兩個部門，采購部需要實時了解銷售部的銷售情況，以便做出合理的采購方案。為了保持通信通暢，采購部與銷售部在相同的vlan 下。

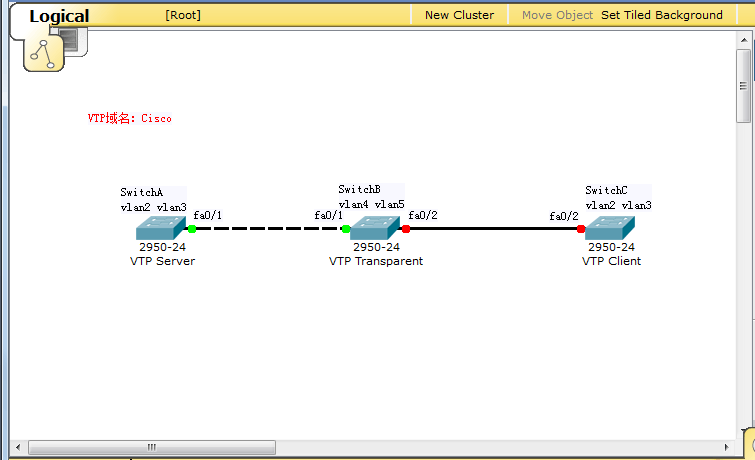

三、實驗拓?fù)浣Y(jié)構：

VTP 網絡拓?fù)鋱D

四、實驗步驟：

1. 交換機Hostname 和Trunk 配置

Switch1>enable

Switch1#config t

Switch1(config)#hostname SwitchA // 更改switch1為switchA SwitchA(config)#interface fa0/1

SwitchA(config-if)#switchport mode trunk //設置fa0/1為trunk 模式 SwitchA(config-if)#exit

Switch2>enable

Switch2#config t

Switch2(config)#hostname SwitchB // 更改switch2為switchB SwitchB(config)#interface fa0/1

1

SwitchB(config-if)#switchport mode trunk //設置fa0/1為trunk 模式 SwitchB(config-if)#exit

SwitchB(config)#interface fa0/2

SwitchB(config-if)#switchport mode trunk //設置fa0/2為trunk 模式 SwitchB(config-if)#exit

Switch3>enable

Switch3#config t

Switch3(config)#hostname SwitchC //

SwitchC(config)#interface fa0/1

SwitchC(config-if)#switchport mode trunk //

SwitchC(config-if)#exit

2. 配置交換機的VTP

SwitchA(config)#vtp domain Cisco //

Change VTP domain from NULL to Cisco

SwitchA(config)#vtp mode server //

Device mode already VTP SERVER.

SwitchB(config)#vtp domain Cisco //

Domain name already ser to Cisco

SwitchB(config)#vtp mode transparent //

SwitchC(config)#vtp domain Cisco //

Change VTP domain from NULL to Cisco

SwitchC(config)#vtp mode client //

3. 驗證VTP

SwitchA# show vtp status

2 更改switch3為switchC 設置fa0/2為trunk 模式 設置SwitchA 的域名為Cisco 設置vtp 為server 設置SwitchB 的域名為Cisco 設置vtp 為transparent 設置SwitchC 的域名為Cisco 設置vtp 為client

SwitchB# show vtp status

SwitchC# show vtp status

4. 配置交換機的vlan ，并驗證vtp 各模式的特點

（1）SwitchA 交換機vlan 的配置

3

SwitchA# vlan database

SwitchA(vlan)#vlan 2 //新建vlan2

SwitchA(vlan)#vlan 3 //新建vlan3

SwitchA(vlan)#exit

（2）SwitchB 交換機vlan 的配置

SwitchB# vlan database

SwitchB(vlan)#vlan 4 //新建vlan4

SwitchB(vlan)#vlan 5 //新建vlan5

SwitchB(vlan)#exit

5. 配置交換機的vtp 口令

（1）SwitchA 交換機vtp 口令配置：

SwitchA# config t

SwitchA(config)#vtp password cisco //設置vtp 密碼為cisco SwitchA(config)#exit

（2）SwitchB 交換機vtp 口令配置：

SwitchB# config t

SwitchB(config)#vtp password cisco //設置vtp 密碼為cisco SwitchB(config)#exit

（3）SwitchC 交換機vtp 口令配置：

SwitchC# config t

SwitchC(config)#vtp password cisco //設置vtp 密碼為cisco SwitchC(config)#exit

6. 在交換機SwitchC 上show vlan，結果是SwitchC 加入了vlan2 ，vlan3，如下圖所示：

4

在SwitchA 上新建vlan 6，發現SwitchC 上的vlan 與SwitchA 實現同步更新： SwitchA# vlan database

SwitchA(vlan)#vlan 6 //新建vlan6 SwitchA(config)#exit

SwitchC 的show vlan結果如下圖：
