實驗十三 DNS域名服務協議

【實驗?zāi)康摹?/p>

1、理解DNS 實現的原理；

2、了解DNS 解析的過程；

3、掌握DNS 報文格式。

【實驗學時】

4學時

【實驗環境】

本實驗要求實驗室主機能夠連接到Internet ，并可瀏覽網頁。

實驗拓撲如圖5- 37所示：

圖5- 37 實驗拓撲圖

【實驗內容】

1、學習DNS 協議的原理和實現方法；

2、了解DNS 的工作過程；

3、通過編輯DNS 請求數據包，了解DNS 的報文格式；

4、掌握nslookup 命令和ipconfig 命令的使用方法。

更多資料分享：http://pan.baidu.com/share/home?uk=2084365290&view=share# 系統學習： http://ccieh3c.taobao.com141

命運的改變從技術開始，學網絡技術，就來網絡之路教程店

計算機網絡協議原理實驗教程

【實驗流程】

圖5- 38 實驗流程圖

【實驗原理】

DNS 域名系統是服務器和客戶程序相互通信的一種協議。它提供了主機域名和IP 地址之間的轉換。域名服務器使用固定的端口號53，支持UDP 和TCP 訪問。

DNS 協議

DNS 是域名系統（Domain Name System）的縮寫，它是一種用于TCP/IP應用程序的分布式數據庫，它提供主機名字和I P地址之間的轉換及有關電子郵件的選路信息。所謂“分布式”是指在Internet 上的單個站點不能擁有所有的信息。每個站點（如大學中的系、校園、公司或公司中的部門）保留它自己的信息數據庫，并運行一個服務器程序供Internet 上的其他系統（客戶程序）查詢。

在Internet 中，域名可用來對某個組織或?qū)嶓w進行尋址。例如“www.sina.com”這個域名可用來對IP 地址為71.5.7.191的Internet 網點“sina.com”進行尋址，而特定的主機服務器名稱為“www”。域名中的“com”部分表明該組織或?qū)嶓w的性質，“sina”定義了該組織或?qū)嶓w。

而DNS 就像是一個自動的電話號碼簿，我們可以直接撥打某人的名字來代替他的電話號碼（IP 地址）。DNS 在我們直接呼叫網站的名字以后，就會將像www.sina.com 一樣便于142

更多資料分享：http://pan.baidu.com/share/home?uk=2084365290&view=share#

系統學習： http://ccieh3c.taobao.com

命運的改變從技術開始，學網絡技術，就來網絡之路教程店

第五章 應用層協議分析

人類使用的名字轉化成像71.5.7.191一樣便于機器識別的IP 地址。

這個轉換工作稱為域名解析，域名解析需要由專門的域名解析服務器來完成，DNS 就是進行域名解析的服務器。它是一種分布式網絡目錄服務，主要用于域名與 IP 地址的相互轉換，以及控制因特網的電子郵件的發送。大多數因特網服務依賴于 DNS 而工作，一旦 DNS 出錯，就無法連接 Web 站點，電子郵件的發送也會中止。

在 DNS 命名方式中，采用了分散和分層的機制來實現域名空間的委派授權，以及域名與地址相轉換的授權。通過使用 DNS 的命名方式來為遍布全球的網絡設備分配域名，而這則是由分散在世界各地的服務器實現的。

命名系統是分層次的，域名樹是倒置的，它的根級顯示在最上方，分為若干頂級域（.com 、.net 、.edu 、.gov 、.org 等，以及200多個國家級的頂級域），這些域又被分成二級域，依此類推。它們由各自相應的政府或私有實體管理。

DNS 的分布式機制支持有效且可靠的名字到 IP 地址的映射。多數名字可以在本地映射，不同站點的服務器相互合作能夠解決大網絡的名字與 IP 地址的映射問題。單個服務器的故障不會影響 DNS 的正確操作。

DNS 工作流程

域名服務分為客戶端和服務器端，客戶端提出請求，詢問一個Domain Name的IP 地址，服務器端必須回答客戶端的請求。本地DNS 首先查詢自己的數據庫，如果自己的數據庫中沒有對應的IP 地址，則向本地DNS 上所設的上一級DNS 詢問，得到結果之后，將收到的結果保存在高速緩沖區，并回答給客戶端。其簡單過程如圖5- 39所示：

圖5- 39 DNS的工作過程

在這個過程中，待查詢的域名放在查詢問題中，查詢結果放在回答的資源記錄中。

DNS 的報文格式

D ＮＳ定義了用于查詢和響應的報文格式，圖5- 40是查詢和響應報文的總體格式：

更多資料分享：http://pan.baidu.com/share/home?uk=2084365290&view=share#

系統學習： http://ccieh3c.taobao.com143

命運的改變從技術開始，學網絡技術，就來網絡之路教程店

計算機網絡協議原理實驗教程

圖5- 40 DNS 總體報文格式

這個報文由1 2字節長的首部和4個長度可變的字段組成。

標識字段由客戶程序設置并由服務器返回結果?？蛻舫绦蛲ㄟ^它來確定響應與查詢是否匹配。

16 bit的標志字段被劃分為若干子字段，如圖5- 41所示：

圖5- 41 DNS 報文首部中的標志字段

標志中每一位的含義如下：

z QR：是1 bit字段，0表示查詢報文，1表示響應報文。

z Opcode：報文類型，是一個4 bit字段，通常值為0（標準查詢），其他值為1（反

向查詢）和2（服務器狀態請求）。

z AA：是1 bit字段，表示“授權回答（authoritative answer）”，如果此位為1，表

示服務器對問題部分的回答是權威性的。

z TC：是1 bit字段，表示“可截斷的（truncated ）”。使用UDP 時，它表示當應答

的總長度超過512字節時，只返回前512個字節。

z RD：是1 bit字段，表示“期望遞歸（recursion desired）”。該比特能在一個查詢

中設置，并在響應中返回。這個標志告訴名字服務器必須處理這個查詢，也稱為一個遞歸查詢。如果該位為0，且被請求的名字服務器沒有一個授權回答，它就返回一個能解答該查詢的其他名字服務器列表，這稱為迭代查詢。

z RA：是1 bit字段，表示“可用遞歸”。如果名字服務器支持遞歸查詢，則在響應中

將該比特設置為1。

z Zero：隨后的3 bit字段必須為0。

。z Rcode：是一個4 bit的返回碼字段。通常的值為0（沒有差錯）和3（名字差錯）

144

更多資料分享：http://pan.baidu.com/share/home?uk=2084365290&view=share#

系統學習： http://ccieh3c.taobao.com

命運的改變從技術開始，學網絡技術，就來網絡之路教程店

第五章 應用層協議分析

名字差錯只有從一個授權DNS 服務器上返回，它表示在查詢中制定的域名不存在。

隨后的4個16 bit 字段說明最后4個變長字段中包含的條目數。對于查詢報文，問題（question ）數通常是1，而其他3項則均為0。類似地，對于應答報文，回答數至少是1，剩下的兩項可以是0或非0。

圖5- 42是DNS 查詢報文中的查詢問題記錄部分的格式，通常只有一個問題：

圖5- 42 DNS查詢問題記錄格式

查詢名是要查找的名字，它是一個或多個標識符的序列。每個標識符以首字節的計數值來說明隨后標識符的字節長度，每個名字以最后字節為0結束，長度為0的標識符是根標識符。計數字節的值必須是0 ~ 6 3的數，因為標識符的最大長度僅為6 3。

每個問題有一個查詢類型，而每個響應（也稱一個答案或資源記錄）也有一個類型。大約有20個不同的類型值，其中的一些目前已經過時，常見的值如下表：

表5-6 類型值列表 名 字 數 值 描 述

A 1 IP 地址

NS 2 名字服務器

CNAME 5 規范名稱

PTR 12 指針記錄

HINFO 13 主機信息

MX 15 郵件交換記錄

最常用的查詢類型是A 類型，表示期望獲得查詢名的IP 地址。一個PTR 查詢則請求獲得一個IP 地址對應的域名。

查詢類通常是1，指互聯網地址（某些站點也支持其他非I P地址）。

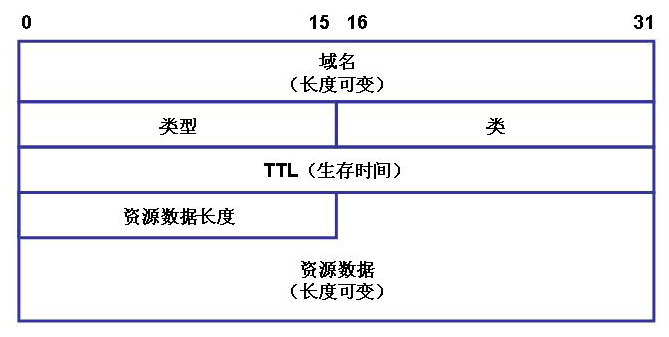

DNS 報文中最后的三個字段，答案字段、權威答案字段和附加答案字段，均采用一種稱為資源記錄RR （Resource Record）的相同格式，圖5- 43是DNS 響應報文中資源記錄的格式：

更多資料分享：http://pan.baidu.com/share/home?uk=2084365290&view=share#

系統學習： http://ccieh3c.taobao.com145

命運的改變從技術開始，學網絡技術，就來網絡之路教程店

計算機網絡協議原理實驗教程

圖5- 43 DNS資源記錄的格式

z 域名：是記錄中資源數據對應的名字。它的格式和前面介紹的查詢名字段格式相同。 z 類型：說明RR 的類型碼。它的值和前面介紹的查詢類型值是一樣的。

z 類：通常為1，指Internet 數據。

z 生存時間：該字段是客戶程序保留該資源記錄的秒數。資源記錄通常的生存時間值

為2天。

z 資源數據長度：說明資源數據的數量。該數據的格式依賴于類型字段的值。對于類

型1（A 記錄）資源數據是4字節的I P地址。

【實驗步驟】

步驟一：使用nslookup 工具解析域名，捕獲數據包并進行分析

1、在實驗主機上啟動網絡協議分析儀進行數據捕獲并設置過濾條件，在工具欄點擊“過濾器”按鈕，會彈出“設置&過濾器”對話框，在“過濾器類型”中選擇“類型過濾器”，類型值中選擇“DNS協議”，點擊“設置參數”按鈕后“確定”，開始進行數據包的捕獲：

圖5- 44 設置DNS 協議過濾器

146

更多資料分享：http://pan.baidu.com/share/home?uk=2084365290&view=share#

系統學習： http://ccieh3c.taobao.com

命運的改變從技術開始，學網絡技術，就來網絡之路教程店

第五章 應用層協議分析

2、使用nslookup 工具進行域名的解析。

nslookup 命令是查詢域名對應IP 的工具，其用法可以直接在Windows 系統的命令提示符下運行命令：nslookup 域名 來進行域名解析，例如：

圖5- 45 使用nslookup 工具（一）

也可以僅僅運行nslookup 命令（不需任何參數），進入nslookup 的交互界面，在“>”提示符后可以多次輸入不同的域名，以實現多次的查詢，例如可以在一次nslookup 的交互過程中，進行www.baidu.com 、 www.yahoo.com、 www.google.com 的查詢：

圖5- 46 使用nslookup 工具（二）

最后，可用“exit”命令退出nslookup 的交互狀態。

3、分析捕獲到的數據報文。

圖5- 47 是一個DNS 的查詢報文，從中可以看到，報文的標識為10，問題數是1，答

更多資料分享：http://pan.baidu.com/share/home?uk=2084365290&view=share#

系統學習： http://ccieh3c.taobao.com147

命運的改變從技術開始，學網絡技術，就來網絡之路教程店

計算機網絡協議原理實驗教程

案數、權威答案數、附加答案數都是0，而要查詢的域名是www.yahoo.com ：

圖5- 47 DNS的查詢報文

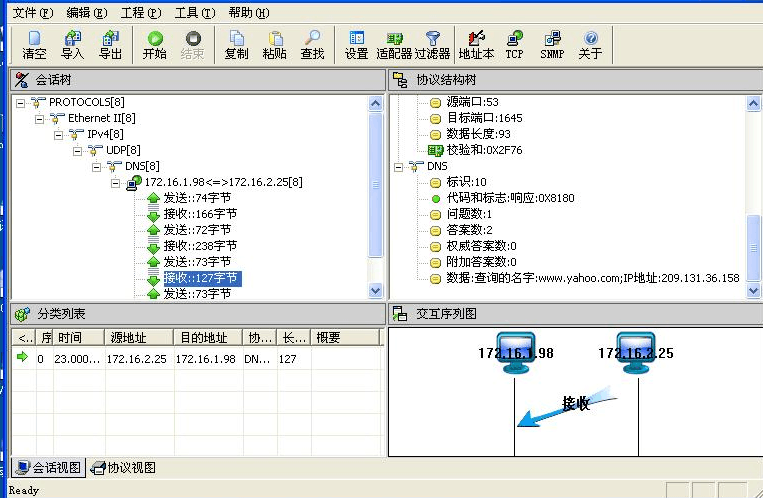

圖5- 48 則是相應的響應報文，報文標識同樣為10，指明這個響應是針對哪一個查詢報文的，問題數是1，答案數是2，權威答案數和附加答案數都是0，并且對域名www.yahoo.com 的查詢結果是209.131.36.158：

圖5- 48 DNS的響應報文

步驟二：使用ipconfig 命令查看DNS 緩存

1、繼續使用協議分析儀進行數據的捕獲，同時打開IE 瀏覽器，訪問www.baidu.com 、www.yahoo.com 、 www.google.com，觀察此時是否還有DNS 請求？

148

更多資料分享：http://pan.baidu.com/share/home?uk=2084365290&view=share#

系統學習： http://ccieh3c.taobao.com

命運的改變從技術開始，學網絡技術，就來網絡之路教程店

第五章 應用層協議分析

2、關閉IE 瀏覽器后再重新打開，訪問一個尚未訪問過的網站，例如www.sohu.com ，觀察此時是否有DNS 請求？為什么？

3、在Windows 系統的命令提示符下運行：ipconfig /displaydns顯示本機緩沖區中的DNS 解析內容，如圖5- 49所示：

圖5- 49 顯示本機的DNS 緩存

4、在Windows 系統的命令提示符下運行：ipconfig /flushdns，則可以清除本機的DNS 緩存記錄，如圖5- 50所示：

圖5- 50 清除本機的DNS 緩存

5、此時關閉IE 瀏覽器再打開，訪問剛才打開過的網站，觀察是否有DNS 請求？為什

更多資料分享：http://pan.baidu.com/share/home?uk=2084365290&view=share#

系統學習： http://ccieh3c.taobao.com149

命運的改變從技術開始，學網絡技術，就來網絡之路教程店

計算機網絡協議原理實驗教程

么？

步驟三：利用網絡協議編輯軟件編輯DNS 請求包

1、在主機上打開協議數據發生器，在工具欄上選擇“添加”，會彈出“網絡包模版”對話框，選擇“DNS協議模版”，建立一個DNS 數據報文：

圖5- 51 建立DNS 協議的查詢報文

2、填寫其中以太網幀頭、IP 首部、UDP 首部和DNS 報文的內容：

z 填寫以太網協議首部信息：

? 目的物理地址：在地址本中查詢網關的IP 地址，確定后填入網關的MAC 地

址：00-D0-F8-B5-14-8C ；

? 源物理地址：填入實驗主機的MAC 地址：00-15-58-2F-7E-7E ；

? 類型或長度：該字段應為0800（即IP 協議的類型值）。

z 填寫IP 協議頭信息：

? 總長度字段：包括UDP 段內容的總長度，20 IP 8 UDP 30 DNS = 58； ? 標識：可以任意填入，例如：0x2938；

? 高層協議字段：即上層協議類型為17（UDP 協議的類型為17）；

? 發送IP 地址：在地址本中選擇本機的IP 地址：172.16.1.98；

? 目標IP 地址：手工填入DNS 服務器的IP 地址：172.16.2.25；

? 點擊工具欄中的“校驗和”按鈕計算IP 頭校驗和。

z 填寫UDP 協議的各個字段信息：

? 16位源端口號：可按照捕獲DNS 數據報文的源端口號填入：1644；

? 16位目的端口號：53；

? UDP總長度：包括UDP 頭部和攜帶數據的總長度，8 UDP 30 DNS= 38； ? 校驗和：點擊工具欄中的“校驗和”按鈕計算UDP 校驗和。

150
