深圳市友聯天美科技有限公司

天美指紋考勤機廣域網實現方案

第一種 總部和分部都可以上網，而且“分部”有固定IP

需求：要實現總部對分部的考勤進行統一管理，客戶有N 個分部，每個分部都要安裝指紋考勤機，對分部的考勤情況進行管理。

● 每個“分部”至少安裝了1臺指紋考勤機；

● 總部安裝指紋考勤管理系統，統一管理考勤數據；分部不允許安裝任何考

勤管理軟件，也無權處理考勤數據；

● “總部”、“分部”都可以上網（互聯網）, “分部”有固定IP ；

設計原理：

我們可以在考勤管理軟件上面，通過先訪問“分部”的路由器的固定IP 地址，然后再使用“分部”的路由器【端口轉發】功能訪問考勤機。

我們可以在天美公司的U200考勤管理軟件上，添加設備的時候，在【設備IP 】項目中輸入“分部”的路由器公網IP ，如下圖所示：

而在【端口】項目中，輸入在“分部”路由器中“映射”到考勤機內網IP 地址上的端口號。如下圖所示：（下圖所示例的“分部”指紋考勤機的IP 地址設置為192.168.1.224）

第二種 【總部】可以上網，而且【分部】撥號上網

需求：要實現總部對分部的考勤進行統一管理，客戶有N 個分店，每個分部都要安裝指紋考勤機，對分部的考勤情況進行管理。

● 要求每個分部安裝至少1臺指紋考勤機；

● 總部安裝指紋考勤管理系統，統一管理考勤數據；分部不允許安裝任何考

勤管理軟件，也無權處理考勤數據；

● “總部”、“分部”都可以上網（互聯網），分部是撥號上網；

深圳市友聯天美科技有限公司

設計原理：

由于“分部”的上網方式是撥號上網，意味著“分部”的公網IP 地址是變動的，這樣我們就沒有辦法通過直接訪問“固定IP ” “端口映射”的方法訪問“分部”的指紋考勤機。

我們可以使用“域名解析軟件”或者通過路由器自帶的“動態DNS ”設置功能，再配合我公司的軟件具有的“域名解析功能”訪問指紋考勤機。

1）使用“路由器”自帶的“動態DNS ”設置功能。

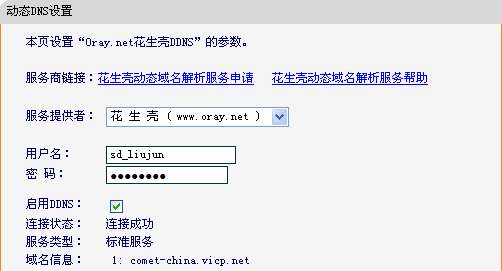

如下圖所示，下面的是一種類型的路由器自帶了“動態DNS”設置功能，它綁定了“花生殼動態域名解析”功能，我們首先在“花生殼”網站上申請了賬戶，例如我們輸入賬戶：sd_liujun。將賬戶、密碼輸入，勾選“DDNS ”，然后選擇“登陸”，如果這個賬戶已經在“花生殼”網站上面注冊的了，則會連接成功，并顯示這個賬戶對應的域名信息“comet-china.vicp.net ”。

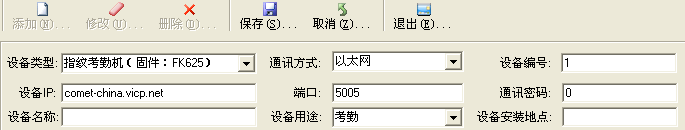

我們可以直接在考勤管理軟件中的直接輸入這個域名，考勤管理軟件會自動解析這個域名成路由器的當前公網IP 地址，然后再通過端口轉發的方法，訪問到指紋考勤機。

而在【端口】項目中，輸入在“分部”路由器中“映射”到考勤機內網IP 地址上的端口號。如下圖所示：（下圖所示例的“分部”指紋考勤機的IP 地址設置為192.168.1.224）

深圳市友聯天美科技有限公司

第三種 總部具有固定IP ，分部撥號上網

軟件：廣域網考勤管理軟件

硬件：ARM9系列指紋考勤機

我公司提供的ARM9系列指紋考勤機，具有“自動將考勤機所在位置傳送到固定IP ”的功能。

如下圖：我們首先在ARM9系列考勤機的以太網下載中設置【服務器IP 地址】、

【服務器端口號】、【心跳包時間】等信息。

然后安裝《U200廣域網考勤管理軟件》，在添加設備的時候，“設備類型”為“ARM9系列指紋考勤機”

“通訊方式”選擇為“以太網”。

“IP ”地址隨便填入，例如“192.168.1.224”

深圳市友聯天美科技有限公司

打開“監控設備”項目，并設置參數，一般默認即可。如下圖：

如果任何一個分部的考勤機開啟了“進行傳送”，而《U200考勤管理軟件》也開啟了“監控設備”。則“分部”的考勤機將會每隔幾秒鐘將“分部”的當前公網IP 地址傳送到安裝在總部服務器的軟件上面。并修改對應“分部”考勤機機號的“設備IP ”項，如下圖：

而在【端口】項目中，輸入在“分部”路由器中“映射”到考勤機內網IP 地址上的端口號。如下圖所示：（下圖所示例的“分部”指紋考勤機的IP 地址設置為192.168.1.224）
