1 安全域管理

1.1 概述

傳統的防火墻的策略配置通常都是圍繞報文入接口、出接口展開的，這在早期的雙穴防火墻中還比較普遍。隨著防火墻的不斷發展，已經逐漸擺脫了只連接外網和內網的角色，出現了內網/外網/DMZ（Demilitarized Zone，非軍事區）的模式，并且向著提供高端口密度的方向發展。一臺高端防火墻通常能夠提供十幾個以上的物理接口，同時連接多個邏輯網段。在這種組網環境中，傳統基于接口的策略配置方式需要為每一個接口配置安全策略，給網絡管理員帶來了極大的負擔，安全策略的維護工作量成倍增加，從而也增加了因?yàn)榕渲靡氚踩L(fēng)險的概率。

和傳統防火墻基于接口的策略配置方式不同，業界主流防火墻通過圍繞安全域（Security Zone）來配置安全策略的方式解決上述問題。所謂安全域，是一個抽象的概念，它可以包含普通物理接口和邏輯接口，也可以包括二層物理Trunk 接口 VLAN，劃分到同一個安全區域中的接口通常在安全策略控制中具有一致的安全需求。引入安全區域的概念之后，安全管理員將安全需求相同的接口進行分類（劃分到不同的區域），能夠?qū)崿F(xiàn)策略的分層管理。比如，首先可以將防火墻上連接到研發不同網段的四個接口加入安全域Zone_RND，連接服務器區的兩個接口加入安全域Zone_DMZ，這樣管理員之需要部署這兩個域之間的安全策略即可。同時如果后續網絡變化，只需要調整相關域內的接口，而安全策略不需要修改。可見，通過引入安全域的概念，不但簡化了策略的維護復雜度，同時也將網絡業務和安全業務的分離。

圖1-1 安全區域劃分示意圖

1.2 配置安全域

1.2.1 配置概述

用戶登錄到Web 網管界面后，在界面左側的導航欄中選擇“設備管理 > 安全域”，進入如圖1-2所示的界面。

1-1

圖1-2 安全域管理Web 界面

安全域配置的推薦步驟如表1-1所示。

表1-1 安全域配置步驟 步驟 配置任務

可選

1 說明 1.2.2 創建安全域 缺省情況下，ROOT 虛擬防火墻有以下幾個安全域：

Management 、Local 、Trust 、DMZ 、Untrust

必選

2 1.2.3 添加接口到安全域 添加指定的接口（包括物理接口、三層子接口、二層子接口、VLAN

虛接口、二層以太網接口 VLAN）到已創建的安全域，可添加的

接口和VLAN 必須與安全域在同一個虛擬防火墻中

1.2.2 創建安全域

在導航欄中選擇“設備管理 > 安全域”，單擊<新建>按鈕，進入安全域的創建頁面。 圖1-3 創建安全域

創建安全域的詳細配置如表1-2所示。

表1-2 創建安全域的詳細配置

配置項

安全域ID

安全域名 說明 安全域ID 在同一個虛擬防火墻中必須唯一 安全域名稱

1-2

配置項

優先級

共享 設置安全域的優先級

缺省情況下，允許從高優先級安全域到低優先級安全域方向的報文通過 指定安全域是否可以被其他虛擬防火墻訪問

說明

可點擊返回“表1-1 安全域配置步驟”。

1.2.3 添加接口到安全域

在導航欄中選擇“設備管理 > 安全域”，單擊需要修改的安全域?qū)?yīng)的編輯圖標全域頁面。

圖1-4 修改安全域 ，進入修改安

安全域的詳細配置如表1-3所示。

表1-3 添加接口到安全域的詳細配置 配置項

ID/域名/虛擬設備 安全域的ID 、域名和所屬的虛擬設備

不可以修改

指定安全域的優先級

缺省情況下，允許從高優先級安全域到低優先級安全域方向的報文通過

指定安全域是否可以被其他虛擬設備引用

接口

接口

所屬

VLAN 如果是二層以太網接口，必須同時指定添加到安全域的VLAN 范圍。VLAN 必須已經添加到安全域所屬虛擬防火墻中，且沒有被添加到其他的安全區域中 已經添加到安全域的接口處于選中狀態；可以添加到安全域但還沒有添加的接口處于未選中狀態 說明 優先級 共享

可點擊返回“表1-1 安全域配置步驟”。

1-3

1.3 安全域典型配置舉例

1. 組網需求

某公司以SecBlade 防火墻作為網絡邊界防火墻，連接公司內部網絡和Internet 。公司需要對外提供WWW 和FTP 服務。

現需要對防火墻進行一些安全域的基本配置，為后面的安全策略的設置做好準備。

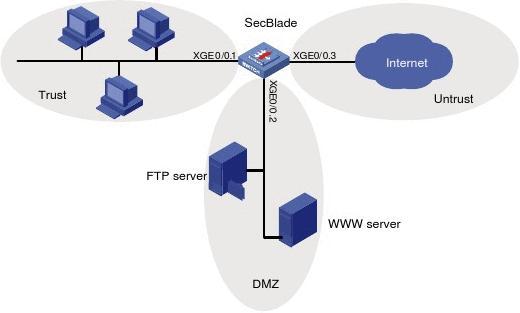

圖1-5 配置安全域組網圖

2. 配置思路

(1) 公司內部網絡屬于可信任網絡，可以自由訪問服務器和外部網絡。可以將內部網絡部署在優

先級相對較高的

Trust 區域，由防火墻的以太網口Ten-GigabitEthernet 0/0.1與之相連。

(2) 外部網絡屬于不可信任網絡，需要使用嚴格的安全規則來限制外部網絡對公司內部網絡和服

務器的訪問?？梢詫⑼獠烤W(wǎng)絡部署在優先級相對較低的Untrust 區域，由防火墻的以太網口Ten-GigabitEthernet 0/0.3與之相連。

(3) 公司對外提供服務的WWW Server、FTP Server等，如果將這些服務器放置于外部網絡則它

們的安全性無法保障；如果放置于內部網絡，外部惡意用戶則有可能利用某些服務的安全漏洞攻擊內部網絡?？梢詫⒎?wù)器部署在優先級處于Trust 和Untrust 之間的DMZ 區域，由防火墻的以太網口Ten-GigabitEthernet 0/0.1與之相連。這樣，處于DMZ 區域的服務器可以自由訪問處于優先級較低的Untrust 區域的外部網絡，但在訪問處于優先級較高的Turst 區域的公司內部網絡時，則要受到嚴格的安全規則的限制。

3. 配置步驟

缺省情況下，系統已經創建了Trust 、DMZ 和Untrust 安全域。因此不需要?jiǎng)?chuàng)建這些安全域，只需對其進行部署即可。

(1) 部署Turst 安全域

# 添加Ten-GigabitEthernet 0/0.1接口到Trust 域。

z 在導航欄中選擇“系統管理->安全域管理”。

單擊Trust 安全域的編輯圖標。 z

z 選中Ten-GigabitEthernet 0/0.1。

1-4

z 單擊<確定>按鈕。

(2) 部署DMZ 安全域

# 添加Ten-GigabitEthernet 0/0.2接口到DMZ 域。 z 在導航欄中選擇“系統管理->安全域管理”。

單擊DMZ

安全域的編輯圖標。 z

z

z 選中Ten-GigabitEthernet 0/0.2。 單擊<確定>按鈕。

(3) 部署Unturst 安全域

# 添加Ten-GigabitEthernet 0/0.3接口到Unturst 域。 z 在導航欄中選擇“系統管理->安全域管理”。

單擊Unturst

安全域的編輯圖標。 z

z

z 選中Ten-GigabitEthernet 0/0.3。 單擊<確定>按鈕。

1-5
