DNS 服務的配置和管理

本實驗使用2個學時

一、實驗?zāi)康?/p>

1、理解DNS 的工作原理；

2、了解DNS 域名解析的過程；

3、掌握DNS 服務的設置。

二、實驗設備與環境

Windows 2000 Server/Advance Server、Redhat Linux主機局域網及Internet 接入

三、預備知識和課前準備

1、 DNS 基礎知識

在網絡中當給每一臺計算機分配獨立的IP 地址后，可以通過IP 地址找到這臺計算機并與之進行通信。但是，當網絡的規模較大時，使用IP 地址就不太方便了，所以便出現了主機名（Host Name ）與IP 地址之間的一種對應解決方案，通過使用形象易記的主機名而非IP 地址進行網絡的訪問，這比單純使用IP 地址要方便得多。Internet NIC（Internet Network Information Center ）制定了一套稱為域名系統（Domain Name System,DNS ）的分層名字解析方案，在主機名與IP 地址之間建立映射關系。DNS 是一組協議和服務，它允許用戶在查找網絡資源時使用層次化的對用戶友好的名字取代IP 地址。當DNS 客戶端向DNS 服務器發出IP 地址的查詢請求時，DNS 服務器可以從其數據庫內尋找所需要的IP 地址給DNS 客戶端。這種由DNS 服務器在其數據庫中找出客戶端IP 地址的過程叫做“主機名稱解析”。該系統已廣泛地應用到Internet 和Intranet 中，如果在Internet 或Intranet 中使用Web 瀏覽器、FTP 或Telnet 等基于TCP/IP協議的應用程序時，就需要使用DNS 的功能。由于主機名便于記憶和數字形式的IP 地址可能由于各種原因而改變而主機名可以保持不變，幾乎所以的網絡資源訪問都是使用域名而非使用IP 地址來進行訪問。

DNS 的模型相當簡單：客戶端向DNS 服務器提出訪問請求，DNS 服務器收到請求后在數據庫中查找相對應的IP 地址，并做出反應，如果該DNS 服務器無法提供對應的IP 地址（如數據庫中沒有該客戶端主機名對應的IP 地址）時，它就轉給下一個它認為更好的DNS 服務器去處理。

組成DNS 系統的核心是DNS 服務器，它是回答域名服務查詢的計算機，它允許私人TCP/IP網絡和連接公共Internet 的用戶提供并管理DNS 服務，維護DNS 名字?jǐn)?shù)據并處理DNS 客戶端主機名的查詢。DNS 服務器保存了包含主機名和相應IP 地址的數據庫。DNS 使用一種與磁盤文件系統的目錄結構類似的命名方案，域名通過句點". ”分隔每個分支來標識一個域在邏輯DNS 層次中相對于其父域的位置。當定位一個主機名時，是從最終位置到父域再到根域。例如pc.hi.cninfo.net 是一個主機，而hi.cninfo.net 是一個子域。

2、DNS 服務器的分類和作用

DNS 服務器（嚴格來講應該是DNS 名稱服務器，DNS Name Server）是整個DNS 系統的核心，它保存著域名稱空間（Domain Name Space）中部分區域（Zone ，域名空間樹型結構的一部分，它能將域名稱空間根據用戶需要?jiǎng)澐殖蔀檩^小的區域，而非域，以便于管理）的數據。當一個DNS 服務器中存放有域名稱空間內的一個或多個區域的數據時，就將這臺服務器稱為授權名稱服務器（Authoritative Name Server ），負責維護和管理所管轄區域中的數據，為DNS 客戶端提供數據查詢。根據工作方式的不同，授權名稱服務器可以分為：主要名稱服務器、輔助名稱服務器、主控名稱服務器和Cache-Only 名稱服務器4種。

1）主要名稱服務器

主要名稱服務器（Primary Name Server）是用于存放該區域中相關設置的DNS 服務器。當在一臺DNS 服務器上建立一個區域文件時，有關該新建區域內的主機數據都直接存放到該DNS 服務器中。而且，當某個區域的數據被修改后的數據同樣存放在這臺服務器內，即由DNS 服務器完成對原有數據庫的更新。主要名稱服務器存放的是區域文件的正本數據。一個DNS 系統中可能有多個主要名稱服務器，這樣可以提供容錯能力，當一臺主要名稱服務器發生故障時，由另外一臺主要名稱服務器提供服務，同時多個主要名稱服務器可以分擔查詢的任務，減輕了只有一個主要名稱服務器時的分擔。

2）輔助名稱服務器

輔助名稱服務器（Secondary Name Server）是用于從其他的服務器（即可以是主要名稱服務器，也可以是輔助名稱服務器）中復制數據，并進行保存的服務器。服務器中的數據不是直接輸入的，而是從其他的服務器中復制過來的，只是一份副本。所以輔助名稱服務器中的數據是無法進行修改的。

當啟動輔助名稱服務器時，它會和與它建立聯系的所有主要名稱服務器建立聯系并從中復制數據。在工作時還會定期更新原有的數據，盡可能地保證副本與正本數據的一致性。在一個區域中設置多臺輔助名稱服務器能夠提供容錯能力、分擔主要名稱服務器的分擔和加快查詢的速度。

3）主控名稱服務器

主控名稱服務器（Master Name Server）是指提供區域數據復制的DNS 服務器，它既可以是該區域內的主要名稱服務器，也可以是該區域內的輔助名稱服務器。當一臺輔助名稱服務器從另外一臺主要名稱服務器（也可以是輔助名稱服務器）中復制數據時，將提供數據復制服務的這臺主要名稱服務器（也可以是輔助名稱服務器）稱為主控名稱服務器。

4）Cache-Only 名稱服務器

Cache-Only 名稱服務器只負責查詢數據，并將曾經查到的數據保存在高速緩存中，當下一次DNS 客戶端查詢數據時，如果高速緩存內存在該數據，則它可以將數據提供給客戶端。Cache-Only 名稱服務器不負責管轄名稱空間內的任何DNS 服務器，不創建任何的區域，只幫助DNS 客戶端向其他的DNS 服務器進行查詢，然后將查詢的數據保存在緩存中，并響應DNS 客戶端的查詢請求，它可以分擔網絡的工作量，讓DNS 客戶端直接快速地進行查詢。

3、轉發器的功能和應用

轉發器（Forwarder ）是指具有特殊功能和應用的DNS 服務器。一般情況下，當DNS 服務器在收到DNS 客戶端的查詢請求后，將在所管轄的區域數據庫中尋找是否有該客戶端的數據，如果沒有，該服務器需轉向其他的DNS 服務器進行查詢。為了安全，一般不希望內部所有的DNS 服務器直接和外界聯系，網絡中的其他的DNS 服務器可以通過一臺DNS 服務器來與外界間接聯系，直接與外界聯系的DNS 服務器稱為轉發器。當DNS 客戶端提出查詢請求（需要向外界查詢的請求）時，DNS 服務器將通過轉發器從外界的DNS 服務器中獲得數據并提供給客戶端。如果轉發器無法查詢到所需的數據時，DNS 服務器有兩種處理方式：直接向外界的DNS 服務器進行查詢或不再向外界DNS 服務器進行查詢而是告訴客戶端找不到所需數據。后一種方式中，該DNS 服務器將完全依賴于轉發器。出于安全考慮，最好將DNS 服務器設置為后一種方式，即完全依賴于轉發器的方式。這樣的服務器叫做從屬服務器（Slave Server）。

4、DNS 解析名字的方式

當DNS 客戶端向DNS 服務器查詢數據或DNS 服務器向另一臺DNS 服務器查詢數據時，有3種查詢方式：遞歸型、循環型和反向型。

1）遞歸型

遞歸型查詢是指DNS 客戶端發出查詢請求后，如果DNS 服務器內沒有所需數據，則DNS 服務器會代替客戶端向其他DNS 服務器進行查詢。一般由DNS 客戶端提出的查詢都是遞歸型的查詢。

2）循環型

循環型查詢多用于DNS 服務器與DNS 服務器之間進行的查詢方式。它的工作過程是：當?shù)谝慌_(tái)DNS 服務器向第二臺服務器提出查詢請求后，如果第二臺服務器內沒有所需數據時，第二臺服務器會提供第三臺服務器的IP 地址給第一臺服務器，讓第一臺服務器直接向第三臺服務器進行查詢。依此類推，直到找到所需數據為止。如果在最后一臺服務器中還沒有找到所需數據，則通知第一臺服務器查詢失敗。

3）反向型

反向型查詢的方式與遞歸型和循環型兩種方式都不一樣，它是讓DNS 客戶端利用提供IP 地址來查詢主機名稱。由于DNS 名字空間中域名與IP 地址之間無法建立直接對應關系，所以要使用此功能必須在DNS 服務器內建立一個反向型查詢區域，該區域名稱的最后部分為in-addr-arpa 。一旦建立的區域進入到DNS 數據庫中，就會增加一個指針記錄，將IP 地址于相應的主機名相關聯。

5、DNS 服務器的設置

以Windows 2000服務器版自帶的DNS 服務為例。默認安裝的Win2000，DNS 服務并沒有被添加進去。打開“控制面板→添加/刪除程序→添加/刪除Windows 組件”，再在組件列表中雙擊“網絡服務”，然后勾選中其下的“DNS 服務器”一項，進行安裝。

圖1 添加DNS 服務

添加成功后可從管理工具中打開DNS 管理控制臺

圖2 DNS 管理控制臺

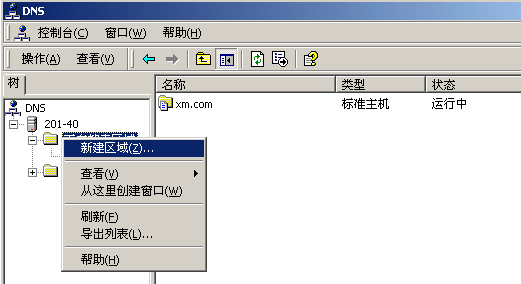

創建區域（鼠標右鍵或操作菜單中打開）

選擇正向搜索區域，然后單擊下一步。

輸入新建區域文件名稱，然后單擊下一步完成正向區域的創建。

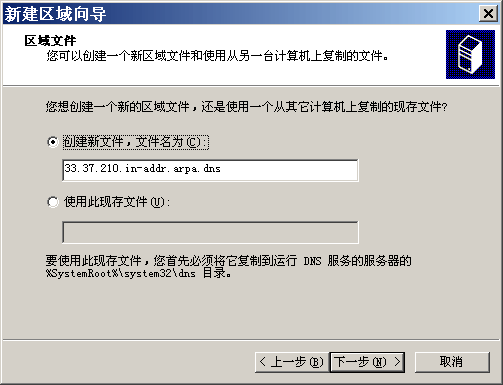

創建反向搜索區域，輸入網絡ID 號及文件名稱（默認已有），完成反向區域創建。

四、實驗內容

1、配置一個DNS 服務器，創建一個xm.COM(xm為姓名的拼音) 的正向搜索區域。

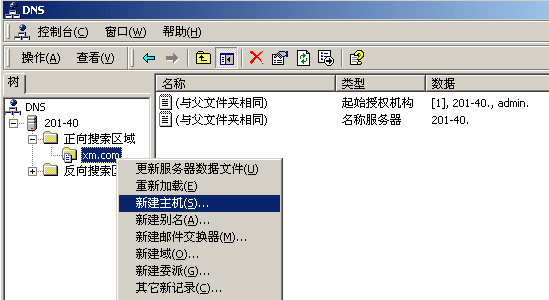

2、 在剛才配置的正向搜索區域中，建立主機www.xm.com 、bbs.abc.com 和

ftp.abc.com 三個域名與IP “10.0.1.x ”地址相對應起來。

3、 測試DNS 服務正向解析功能是否成功，將計算機網卡屬性中的DNS 服務器IP

地址設置為我們所配置DNS 服務器的IP 地址。在命令控制臺中使用nslookup 命令解析域名，命令格式Nslooup www.abc.com。一一測試，如果所建立的域名www.xm.com 、bbs.xm.com 和ftp.xm.com 均能顯示出所對應的IP 地址，則表示成功。如下圖。

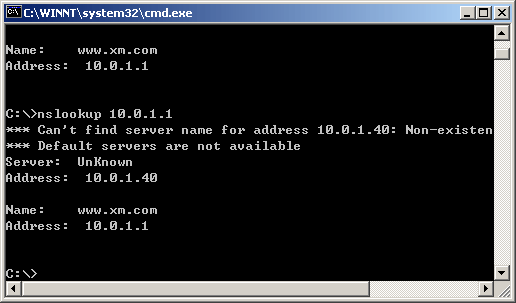

4、創建一個反向搜索區域。網絡ID 為服務器IP 地址的前三段，即子網號。并在反向搜

索區域中創建指針。通過nslookup 檢驗反向搜索的配置。如下圖等。

5、在實驗內容3所創建的正向搜索區域中新建域，創建一個ziyu1子域，在子域中創建主機。創建一個委派，將ziyu2子域委派給另一個DNS 服務器進行管理（需在被委派的服務器上建立相應的ziyu2.xm.com 區域）。

本地DNS 服務器區域圖：

被委派DNS 服務器區域圖：

查詢委派區域中主機www.ziyu2.xm.com 的結果

6、設置服務器轉發器。當DNS 服務器工作時，總會碰到服務器自己無法解析的域名信息，服務器需要將自己無法解析的域名解析請求轉發到其他的服務器進行解析。將轉發器的IP 地址設置為其他同學所配置的DNS 服務器，并在解析其他DNS 服務器設置的域名，檢驗轉發器功能。

五、實驗報告要求

1、詳細記錄DNS 設置的各項參數及建立主機的名稱和IP 地址。

2、記錄測試服務器時產生的數據。
