TCP 協議詳解之數據包分析

----------by ：唐進元

一、 細說網絡傳輸

介紹

常言道：欲練神功，必先練好基本功。本系列以實用為主。

首先來看一個例子：

示例：網絡服務器向客戶端傳送數據的過程:

在詳細闡述網絡傳輸過程之前，先來看一個最常見的例子，下圖顯示了一個網絡服務器向客戶端傳送數據的完整過程：

1. 需要傳送的數據是網絡服務器的HTML 頁面。

2. 應用協議HTTP 報文頭添加到HTML 數據之前。報文頭信息包括：服務器所使用的HTTP 版本，以及表明它包含發給網絡客戶端信息的狀態編碼。

3. HTTP 應用層協議將HTML 格式的網頁數據發送給傳輸層。TCP 傳輸層用于管理網絡服務器和客戶端之間的會話。

4. IP 信息添加到TCP 信息之前。IP 指定適當?shù)脑春湍康腎P 地址。這些信息就構成了IP 報文。

5. 以太網協議添加到IP 報文的兩端之后，就形成了數據鏈路幀。上述幀發送至通向網絡客戶端的路徑上的最近一個路由器。路由器移除以太網信息，觀察IP 報文，判定最佳路徑，將報文插入一個新的幀，并發送至目標路徑上下一個相鄰路由器。每一個路由器在轉發之前都移除并添加新的數據鏈路層信息。

6. 數據通過互聯網絡傳輸，互聯網絡包含媒介和中間設備。

7. 客戶端接收到包含數據的數據鏈路幀，處理各層協議頭，之后以添加時相反的順序移除協議頭。首先處理并移除以太網信息，之后是IP 協議信息，接下來TCP 信息，最后是HTTP 信息。

8. 之后，將網頁信息傳遞給客戶端網頁瀏覽器軟件。

數據封裝:

消息要在網絡中傳輸，必須對它進行編碼，以特定的格式進行封裝，同時需要適當?shù)胤庋b以足夠的控制和地址信息，以使它能夠從發送方移動到接收方。

消息大小

理論上，視頻或郵件信息是能夠以大塊非中斷型流從網絡源地址傳送到目的地址，但這也意味著同一時刻同一網絡其他設備就無法收發消息。這種大型數據流會造成顯著延時。并且，如果傳輸過程中連接斷開，整個數據流都會丟失需要全部重傳。因此更好的方法是將數據流分割（segmentation ）為較小的，便于管理的片段，能夠帶來兩點好處：

? 發送較小片段，網絡上同時可有多個會話交錯進行。這種在網絡上將不同會話片段

交錯進行的過程稱為多路傳輸（multiplexing ）。

? 分割可提高網絡通訊的可靠性。各消息片段從源地址到目的地址無需經過相同路徑，

如果一條路徑被堵塞或斷開，其余消息可從替換路徑到達目的地址。如果部分消息到不了目的地址，那只需重傳丟失部分。

通過對片段打上標簽的方式來保證順序以及在接收時重組。

協議數據單元（Protocol Data Unit, PDU）

應用層數據在傳輸過程中沿著協議棧傳遞，每一層協議都會向其中添加信息。這就是封裝的過程。

數據片段在各層網絡結構中采用的形式就稱為協議數據單元（PDU ）。封裝過程中，下一層對從上一層收到的PDU 進行封裝。在處理的每一個階段PDU 都有不同的名字來反應它的功能。

PDU 按照TCP/IP協議的命名規范：

? 數據（Data ）：應用層PDU 的常用術語

? 分段（Segment ）：傳輸層PDU

? 幀（Frame ）：網絡層PDU

? 比特（Bits ）：在介質上物理傳輸數據所使用的PDU 。

封裝

封裝是指在傳輸之前為數據添加額外的協議頭信息的過程。在絕大多數數據通信過程中，源數據在傳輸前都會封裝以數層協議。在網絡上發送消息時，主機上的協議棧從上至下進行操作。

以網絡服務器為例，HTTP 應用層協議發送HTML 格式網頁數據到傳輸層，應用層數據被分成TCP 分段。各TCP 分段被打上標簽，稱為頭（header ），表明接收方哪一個進程應當接收此消息。同時也包含使得接收方能夠按照原有的格式來重組數據的信息。

傳輸層將網頁HTML 數據封裝成分段并發送至網絡層，執行IP 層協議。整個TCP 分段封裝成IP 報文，也就是再添上IP 頭標簽。IP 頭包括源和目的IP 地址，以及發送報文到目的地址所必須的信息。

之后，IP 報文發送到接入層，封裝以幀頭和幀尾。每個幀頭都包含源和目的物理地址。物理地址唯一指定了本地網絡上的設備。幀尾包含差錯校正信息。最后，由服務器網卡將比特編碼傳輸給介質。

解封裝

接收主機以相反的方式進行操作稱為解封裝。解封裝是接收設備移除一層或多層協議頭的過程。數據在協議棧中向上移動直到終端應用層伴隨著解封裝。

訪問本地資源：

訪問本地網絡資源需要兩種類型的地址：網絡層地址和數據鏈路層地址。網絡層和數據鏈路層負責將數據從發送設備傳輸至接收設備。兩層協議都有源和目的地址，但兩種地址的目的不同。

示例：客戶端PC1與FTP 在同一IP 網絡的通信

網絡地址

網絡層地址或IP 地址包含兩個部分：網絡前綴和主機。路由器使用網絡前綴部分將報文轉發給適當?shù)木W(wǎng)絡。最后一個路由器使用主機部分將報文發送給目標設備。同一本地網絡中，網絡前綴部分是相同的，只有主機設備地址部分不同。

源IP 地址：發送設備，即客戶端PC1的IP 地址：192.168.1.110

目的IP 地址：接收設備，即FTP 服務器：192.168.1.9

數據鏈路地址

數據鏈路地址的目的是在同一網絡中將數據鏈路幀從一個網絡接口發送至另一個網絡接口。以太網LAN 和無線網LAN 是兩種不同物理介質的網絡示例，分別有自己的數據鏈路協議。

當IP 報文的發送方和接收方位于同一網絡，數據鏈路幀直接發送到接收設備。以太網上數據鏈路地址就是以太網MAC 地址。MAC 地址是物理植入網卡的48比特地址。

源MAC 地址：發送IP 報文的PC1以太網卡MAC 地址，AA-AA-AA-AA-AA-AA 。

目的MAC 地址：當發送設備與接收設備位于同一網絡，即為接收設備的數據鏈路地址。本例中，F(xiàn)TP MAC地址：CC-CC-CC-CC-CC-CC 。

源和目的MAC 地址添加到以太網幀中。

MAC 與IP 地址

發送方必須知道接收方的物理和邏輯地址。發送方主機能夠以多種方式學習到接收方的IP 地址：比如域名系統（Domain Name System, DNS），或通過應用手動輸入，如用戶指定FTP 地址。

以太網MAC 地址是怎么識別的呢？發送方主機使用地址解析協議（Address Resolution Protocol, ARP）以檢測本地網絡的所有MAC 地址。如下圖所示，發送主機在整個LAN 發送ARP 請求消息，這是一條廣播消息。ARP 請求包含目標設備的IP 地址，LAN 上的每一個設備都會檢查該ARP 請求，看看是否包含它自身的IP 地址。只有符合該IP 地址的設備才會發送ARP 響應。ARP 響應包含ARP 請求中IP 地址相對應的MAC 地址。

訪問遠程資源：

默認網關

當主機發送消息到遠端網絡，必須使用路由器，也稱為默認網關。默認網關就是位于發送主機同一網絡上的路由器的接口IP 地址。有一點很重要：本地網絡上的所有主機都能夠配置自己的默認網關地址。如果該主機的TCP/IP設置中沒有配置默認網關地址，或指定了錯誤的默認網關地址，則遠端網絡消息無法被送達。

如下圖所示，LAN 上的主機PC 1使用IP 地址為192.168.1.1的R1作為默認網關，如果PDU 的目的地址位于另一個網絡，則主機將PDU 發送至路由器上的默認網關。

與遠端網絡設備通訊

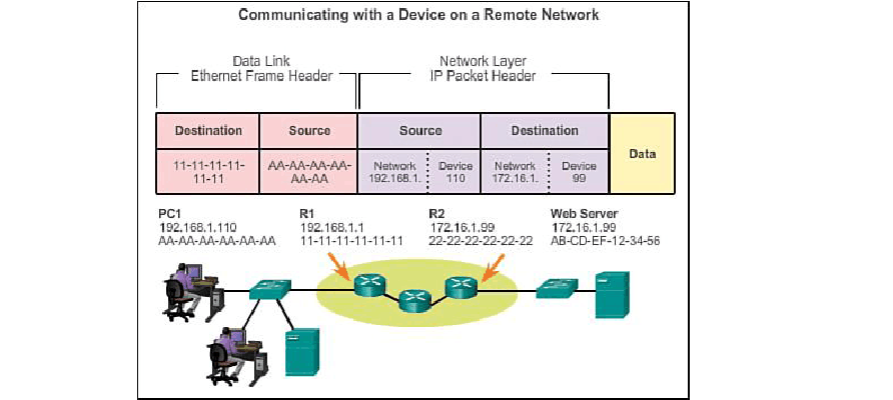

下圖顯示了客戶端主機PC 1與遠端IP 網絡服務器進行通訊的網絡層地址與數據鏈路層地址：

網絡地址

當報文的發送方與接收方位于不同網絡，源和目的IP 地址將會代表不同網絡上的主機。 源IP 地址：發送設備即客戶端主機PC 1的IP 地址：192.168.1.110。 目的IP 地址：接收設備即網絡服務器的IP 地址：172.16.1.99。

數據鏈路地址

當報文的發送方與接收方位于不同網絡，以太網數據鏈路幀無法直接被發送到目的主機。以太網幀必須先發送給路由器或默認網關。本例中，默認網關是R1，R1的接口IP 地址與PC 1屬于同一網絡，因此PC 1能夠直接達到路由器。

源MAC 地址：發送設備即PC 1的MAC 地址，PC1的以太網接口MAC 地址為：

AA-AA-AA-AA-AA-AA 。

目的MAC 地址：當報文的發送方與接收方位于不同網絡，這一值為路由器或默認網關的以太網MAC 地址。本例中，即R1的以太網接口MAC 地址，即：11-11-11-11-11-11。

IP 報文封裝成的以太網幀先被傳輸至R1，R1再轉發給目的地址即網絡服務器。R1可以轉發給另一個路由器，如果目的服務器所在網路連接至R1，則直接發送給服務器。

發送設備如何確定路由器的MAC 地址？每一個設備通過自己的TCP/IP設置中的默認網關地址得知路由器的IP 地址。之后，它通過ARP 來得知默認網關的MAC 地址，該MAC 地址隨后添加到幀中。

二、 細說VLAN 與Trunk

介紹
