引領世界先進技術,創造無限通訊體驗iSurf 1004/1008 IAD綜合接入設備SIP 協議配置指南（V 2.0）KZ BROADBAND TECHNOLOGY Co. Ltd. CONFIDEN

引領世界先進技術,創造無限通訊體驗

iSurf 1004/1008 IAD綜合接入設備

SIP 協議配置指南（V 2.0）

KZ BROADBAND TECHNOLOGY Co. Ltd. CONFIDENTIAL

This document and the information contained in it is confidential information of KZ Broadband Technologies Ltd (KZTech), and shall not be used, or publish, or disclosed, or disseminated outside of KZTech in whole or in part without KZTech’s consent. This document contains trade secrets of KZTech. Reverse engineering of any or all of the information in document is prohibited. The copyright notice does not imply publication of this document

? C OPYRIGHT 2003-2006, KZ Broadband Technology Co. Ltd.

CONFIDENTIAL INFORMATION

Information contained herein is proprietary to KZTech for whose benefit

confidentiality shall be maintained.

引領世界先進技術,創造無限通訊體驗

1 IAD面板及WEB 界面介紹............................................................................................. 3

1.1 IAD 面板和端口........................................................................................................ 3

1.2 IAD WEB 管理界面................................................................................................ 3

2 IAD IP配置..................................................................................................................... 6

2.1 超級終端下IP 配置.................................................................................................. 6

2.2 W EB 界面IP 地址設置.............................................................................................. 7

2.3 話機IP 地址查詢..................................................................................................... 9

3 SIP參數的配置............................................................................................................ 10

3.1 SIP 的終端配置...................................................................................................... 10

3.2 SIP 注冊服務器配置.............................................................................................. 10

3.3 SIP 的代理服務器...................................................................................................11

3.4 加密選項配置（可選項）........................................................................................11

3.5 保存配置的參數數據.............................................................................................. 12

4 IAD的業務配置............................................................................................................ 13

4.1 號碼變換................................................................................................................ 13

4.1.1 呼叫路由配置.............................................................................................. 13

4.1.2 號碼變換設置.............................................................................................. 14

4.2 語音參數配置........................................................................................................ 15

4.3 傳真參數配置........................................................................................................ 16

引領世界先進技術,創造無限通訊體驗 1 IAD面板及WEB 界面介紹

1.1 IAD面板和端口

iSurf 1004/1008具有多種端口及對應的端口指示燈

? 支持4/8個模擬電話端口(FXS口）

? 1個逃生電話端口

? 1個上行以太端口(WAN口）,支持PPPoE 撥號，靜態/動態IP 地址分配和管理 ? 1個下行以太端口（LAN口），支持DHCP、NAT

? PWR/RUN/WAN/LAN運行狀態指示燈

? FXS 端口狀態指示燈

如圖所示，

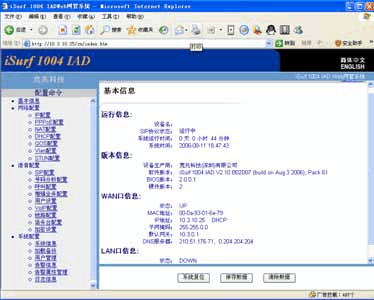

1.2 IAD WEB管理界面

當用戶完成IAD 的上電，并通過網線連接好PC 和IAD 的WAN 口或LAN 口之后，就可以通過PC 的IE 瀏覽器訪問IAD 了。一臺新IAD 默認WAN 口或LAN 口IP 是192.168.0.2/10.10.0.1，默認的用戶名和密碼是admin/admin當用戶丟失IP 地址的時候可以通過超級終端進行查詢。IAD

的管理界面如下圖所示：

引領世界先進技術,創造無限通訊體驗 地址欄

語音選擇區

配置樹

信息區

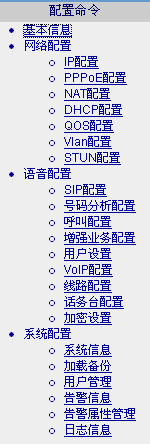

在這個管理界面中，我們可以很清晰的看到幾個功能區，簡單的做一個說明：左側的配置樹：指導進入不同的界面配置相關參數 功能按鈕

語言選擇區：實現中英文管理界面的切換

引領世界先進技術,創造無限通訊體驗

功能按鈕：實現系統重啟，數據保存，數據清空功能

引領世界先進技術,創造無限通訊體驗 2 IAD IP配置

2.1 超級終端下IP 配置

對于一臺新的IAD，我們通過IAD 標配的串口線登陸IAD 進行配置和管理，串口配置（波特率115200）

：

通過IAD 默認的用戶名和密碼登陸，新版本的IAD 默認的用戶名和密碼是admin/admin老版本默認的用戶名和密碼是root/super( 或strong)用戶登陸IAD,如果用user 用戶登陸，只能看到IAD 基本配置，不能修改IAD 配置。

登陸設備，完成IP 地址配置：

引領世界先進技術,創造無限通訊體驗

2.2 Web界面IP 地址設置

iSurf 1004/1008 IAD支持動態/靜態/pppoe三種IP 地址配置方式。用戶選擇IP 地址靜態配置方式時，可以根據自己的需要配置IAD 的IP 地址，但同時需要設置IAD 的路由（網關），DNS 等參數；動態IP 地址分配則是IAD 從局域網中DHCP 服務器那里自動獲取IP 地址，同時從DHCP 服務器獲取路由信息和DNS 參數；PPPoE則是另外一種動態IP 地址獲取方式，通過運營商授權的帳號和密碼進行撥號和認證，獲取運營商臨時分配的IP 地址，路由及DNS 參數。我們以靜態IP 地址配置為例介紹：

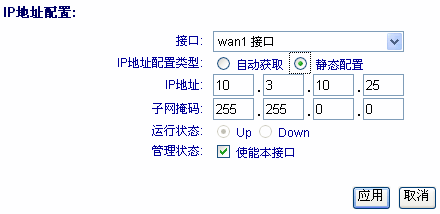

IP 地址配置

配置選項中，有IP 地址靜態配置和動態配置兩種我們選擇靜態配置，這時IP 地址和掩碼欄可以輸入數字（1～255），配置完成，點擊應用生效。如下圖所示

引領世界先進技術,創造無限通訊體驗

IP 地址設置后點擊應用就會立刻生效。

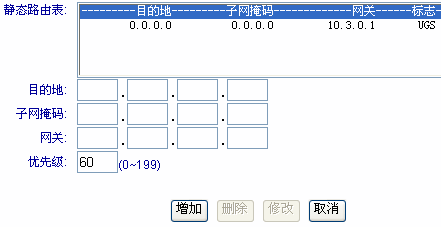

路由配置

我們在地址欄輸入新分配給IAD 的IP 地址后，就可以進行路由和DNS 的配置了。在IP 配置信息的下面就是路由配置選項，我們在靜態路由表的目的網關，子網掩碼都需要配置成0.0.0.0，網關配置成局域網的網關IP

地址，選擇增加來生效。

DNS 配置

DNS 主要是解決IAD 域名解析的任務，是在DHCP 的選項里面配置。點擊左側配置樹的基本配置－DHCP配置，進入DNS 配置界面,在DNS 配置類型里面選擇固定設置選項，然后在首先DNS 和備份DNS 里面填上DNS 地址（一般是運營商提供，可以查PC 獲知）
