101規約解讀一、101遠動規約的基本對話過程1) 初始化過程（鏈路兩端均已上電時）：主站向子站詢問鏈路狀態，子站以鏈路狀態回答主站，主站復位遠方鏈路，子站確認回答；子站向主站詢問鏈路狀態，主站以鏈
101規約解讀
一、101遠動規約的基本對話過程
1) 初始化過程（鏈路兩端均已上電時）：主站向子站詢問鏈路狀態，子站
以鏈路狀態回答主站，主站復位遠方鏈路，子站確認回答；子站向主
站詢問鏈路狀態，主站以鏈路狀態回答子站，子站復位遠方鏈路，主
站確認回答；主站發總召喚命令，子站以全數據回答，主站發送時鐘
同步命令，子站以同步時鐘事件回答。
2) 基本問答過程：主站在初始化完畢，并召喚過全數據和時鐘同步之后，
開始輪詢二級數據；而子站如果存在二級數據或一級數據，直接以數
據回答，如不存在，則以否定報文回答（否定回答是單個字符“E5H ”，
也可以“無所請求數據”確認幀回答）。
3) 其他問答過程：遙控選擇命令以遙控選擇確認幀回答，遙控執行命令
以遙控執行確認幀回答，召喚電度命令以傳送電度數據幀回答。
鏈路報文格式
1）固定幀長幀格式
固定長幀報文就是鏈路初始化報文
主站：10 49 06 4F 16 （召喚鏈路狀態）
子站：10 0B 06 11 16 （狀態正常）
主站：10 40 06 46 16 （復位遠方鏈路）
子站：10 20 06 26 16 （確認）
主站：10 5A 06 60 16（召喚一級數據）
子站：ES （沒有所召喚的數據）
二、總召
主站－－子站
68 09 09 68 5 3 06 64 01 06 06 00 00 14 DE 16 68 09 09 68 73 01
64 01 06 01 00 00 14 F4 16
主 子：總召喚命令幀 C_IC_NA_1
1
,子站――主站
68 09 09 68 28 06 64 01 07 06 00 00 14 B4 16
遙測點號從16385開始
2
子站――主站（總召遙測傳送）
68 88 88 68 28 06 15 C0 14(20響應總召喚) 06 01 40 06 00 D2 04 0E 00 EC 03 16 00 44 00 3F 00 CC 04 FF 00 F3 00 16 00 F5 FF 00 00 CB 04 EE 07 A9 FF D7 FF 5A 00 CA 04 17 00 C7 FF 3D 00 5C 08 00 00 00 00 87 01 87 00 8B 01 EB 06 D5 FB F0 FE 16 04 F2 06 00 00 00 00 00 00 94 06 F8 06 F4 06 FD 06 02 07 50 02 32 00 40 02 1C 00 2C 00 DD FF F1 00 E9 00 25 00 3E 02 35 00 17 02 15 FF 92 00 FF 00 15 FF 8E 00 00 01 9E 00 29 00 D8 01 00 00 00 00 DD 16
＝6：激活
＝7：激活確認
＝8：停止激活
＝9：停止激活確認
＝10：激活結束
＝11：遠程命令引起的返送信息（未用）
3
,＝12：當?shù)孛钜鸬姆邓托畔ⅲㄎ从茫?/p>
＝13：文件傳送（未用）
＝14～19：保留
＝20：響應總召喚
＝21：響應第一組召喚
＝22：響應第二組召喚
＝23：響應第三組召喚
＝24：響應第四組召喚
＝25：響應第五組召喚
＝26：響應第六組召喚
＝27：響應第七組召喚
＝28：響應第八組召喚
＝29：響應第九組召喚
＝30：響應第十組召喚
＝31：響應第十一組召喚
＝32：響應第十二組召喚
＝33：響應第十三組召喚
＝34：響應第十四組召喚
＝35：響應第十五組召喚
＝36：響應第十六組召喚
＝37：響應計數量總召喚
＝38：響應第一組計數量召喚
＝39：響應第二組計數量召喚
＝40：響應第三組計數量召喚
＝41：響應第四組計數量召喚
＝42～47：為配套標準保留
＝48～63：為特殊用途保留
遙信點號從1開始
子站――主站（總召單點遙信傳送）
68 87 87 68 28 06 01 FF 14 06 01 00 01 00 00 00 00 00 01 00 00 00 01 00 01 01 00 00 00 01 00 00 00 00 00 00 00 00 00 01 00 00 00 01 01 00 00 00 00 00 01 00 00 00 01 00 00 01 00 01 00 00 01 00 00 01 00 00 00 00 00 00 01 01 00 00 00 01 01 00 00 00 00 00 00 01 00 01 01 00 01 00 00 00 00 01 00 01 01 01 00 01 01 01 01 00 01 01 01 00 01 01 01 00 01 01 00 01 01 01 01 00 01 01 01 01 01 01 01 01 01 01 01 01 01 01 00 01 00 83 16
4
,
68 09 09 68 08 28 01 01 03 28 12 00 01 70 16
子→主 總召結束
68 09 09 68 08 06 64 01 0A 06 00 00 14 97 16
子→主：總召喚結束幀M_IC_NA_1
5
,三、一般詢問過程
當沒有變化數據時：
1、主→子：召喚二級用戶數據幀 C_P2_NA_1 （10 7B 06 81 16） 子→主：無所請求數據確認幀 M_NV_NA_1或回答單個字符E5H 當有遙信變化（一級用戶數據）時，直接以一級數據應答
2、主→子：召喚二級用戶數據幀 C_P2_NA_1
子→主：單點遙信變化響應幀 M_SP_NA_1
子→主：不帶品質描述的遙測幀
6
子 主：狀態和狀態變位的遙信幀
7
帶品質描述的單點信息SIQ
SPI （1bit ）＝0：OFF （開）
＝1：ON （合）
RES （3bit ）：保留
BL （1bit ）＝0：未被閉鎖
＝1：被閉鎖
SB （1bit ）＝0：未被取代
＝1：被取代
NT （1bit ）＝0：當前值
＝1：非當前值
IV （1bit ） ＝0：有效
＝1：無效
遙控點號從24577開始
1. 遙控過程

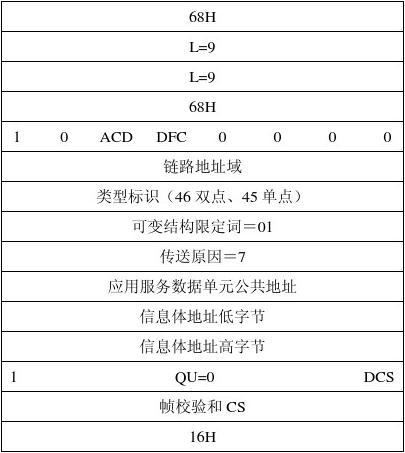

主 子：遙控選擇命令的發送幀 C_DC_NA_1
8
子→主：遙控選擇命令的確認幀M_DC_NA_1
主→子：遙控執行命令的發送幀 C_DC_NA_1
9
子→主：遙控執行命令的確認幀M_DC_NA_1
☆ 遙控命令DCO
S/E＝0：執行
＝1：選擇
QU ：目前固定為0 DCS ＝0：不允許
＝1：OFF ，開
＝2：ON ，合
＝3：不允許
當子站發生事件順序記錄SOE （二級用戶數據）時，報告SOE ： 主→子：召喚二級用戶數據幀 C_P2_NA_1
子→主：單點/雙點信息的事件順序記錄M_SP_TA_1/ M_DP_TA_1
10
