為了描述方便，現將以下名詞做如下說明：DTU：接收現場采集器的數據，把數據通過INTERNET 網絡傳輸?shù)街行钠脚_的設備。VPN ：是虛擬專網，指依靠ISP 在公用網絡中建立專用的數據通訊網絡的技術。

為了描述方便，現將以下名詞做如下說明：

DTU：接收現場采集器的數據，把數據通過INTERNET 網絡傳輸?shù)街行钠脚_的設備。

VPN ：是虛擬專網，指依靠ISP 在公用網絡中建立專用的數據通訊網絡的技術。APN 是移動向客戶提供的VPN 專線業務；VPDN 是聯通向客戶提供的VPN 專線業務。

動態域名解析：就是指把一個固定的域名解析到一個具有動態IP 的主機上。如果中心平臺不具備固定IP 地址的條件，中心電腦運行動態域名解析客戶端軟件，來確保數據傳輸。

中心平臺：指安裝能夠解析前端采集器的數據格式并對數據進行處理的軟件的電腦。

1 數據采集傳輸?shù)倪^程

DTU 登錄GPRS 網絡之后，根據設置的IP 地址和端口來與中心平臺進行TCP/IP連接。當TCP/IP連接建立之后，前端采集設備和中心軟件之間就可以進行數據通訊。

如下圖所示：

（DTU 的工作過程示意）

2 DTU與中心平臺的組網方式

根據中心平臺能不能上網和如何上網的情況，DTU 與中心平臺有以下幾種組網方式。

2.1 INTTERNET結合固定IP 地址

中心電腦可以上INTERNET 并且擁有固定IP 地址。這種情況，DTU 通過IP 地址來尋找中心平臺，平臺不需要運行其它附加的軟件就可以接收到前端采集的數據。

DTU 中的手機卡需要開通普通的GPRS/CDMA數據業務即可。如下圖所示：

（固定IP 的組網方式）

優勢：系統穩定可靠，支持多的DTU 的連接。

缺點：固定IP 是寶貴而有限的資源，申請的費用相對很高。

2.2 INTERNET結合動態域名

中心電腦可以上INTERNET 但是沒有固定的IP 地址，每次路由器掉電重起的時候IP 地址都會發生變化。這種情況可以申請動態域名，在中心電腦運行動態域名解析軟件的客戶端，客戶端軟件把動態的IP 地址發送到域名解析服務器。DTU 訪問余名解析服務器獲得動態域名此時對應的IP ，從而建立連接，進行數據通訊。

DTU 中的手機卡需要開通普通的GPRS/CDMA數據業務即可。如下圖所示：

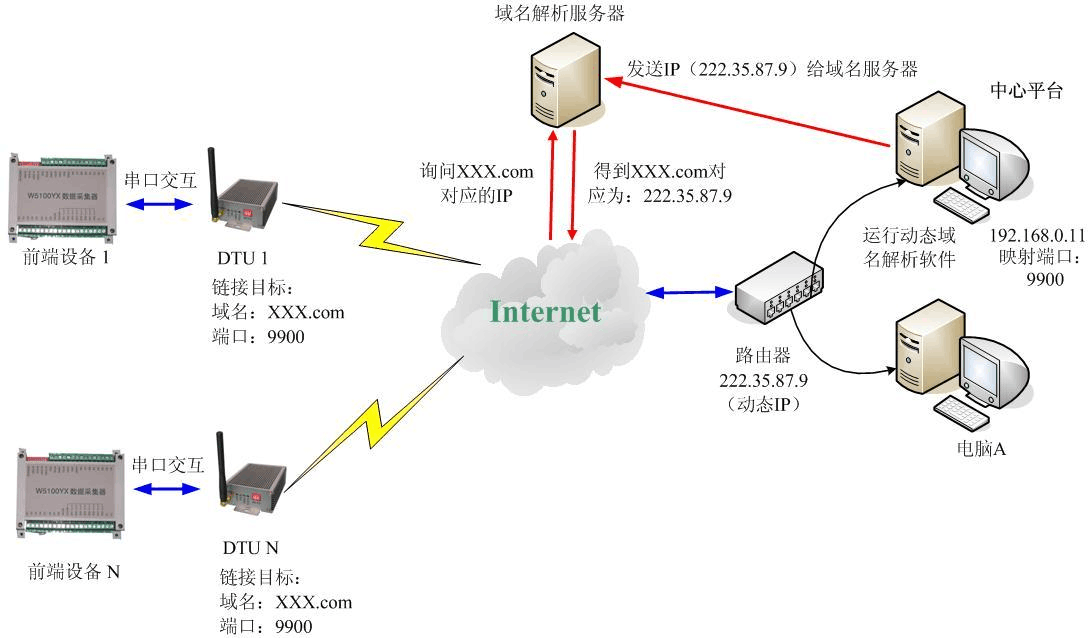

（動態域名的組網方式）

優點：大大縮減了中心端申請固定IP 地址的費用。

缺點：它的穩定性有一部分取決于一個第三方服務器（域名解析服務器）的穩定性。

動態域名可以申請免費的也可以申請附費的。

2.3 使用VPN 專網

中心電腦不具備上網的條件，或者有數據保密性的要求，可以申請VPN 專網的方式，使DTU 和中心處于同一個專網中。中心平臺使用配備專網卡的無線路由器來上專網，DTU 里面的為專網卡來使DTU 上專網。這樣中心平臺和DTU 處于同一個專網，可以進行數據通訊。

路由器和DTU 的手機卡需要開通專網數據業務。如下圖所示：

（VPN 專網的組網方式）

優點：組網方便，系統穩定可靠。

缺點：中心增加了硬件成本，申請VPN 專網也需要費用。
