3、物聯網的體系架構

體系架構是指導具體系統設計的首要前提。物聯網應用廣泛，系統規劃和設計極易因角度的不同而產生不同的結果，因此急需建立一個具有框架支撐作用的體系架構．另外，隨著應用需求的不斷發展，各種新技術將逐漸納入物聯網體系中，體系架構的設計也將決定物聯網的技術細節、應用模式和發展趨勢。

3.1物聯網體系架構研究現狀

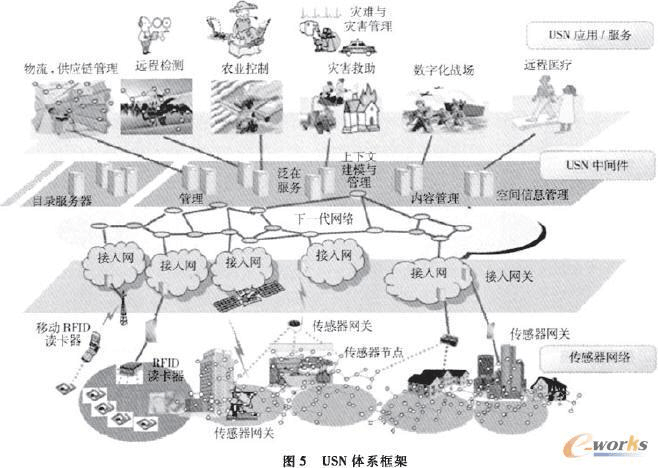

物聯網的感知環節具有很強的異構性，為實現異構信息之間的互聯、互通與互操作，未來的物聯網需要以一個開放的、分層的、可擴展的網絡體系結構為框架．目前，國內的研究人員在描述物聯網的體系框架時，多采用ITU-T 在Y.2002建議中描述的USN 高層架構(如下圖所示) 作為基礎，自下而上分為底層傳感器網絡、泛在傳感器網絡接入網絡、泛在傳感器網絡基礎骨干網絡、泛在傳感器網絡中間件、泛在傳感器網絡應用平臺5個層次．

USN 分層框架的一個最大特點是依托下一代網絡(NGN)架構，各種傳感器網絡在最靠近用戶的地方組成無所不在的網絡環境，用戶在此環境中使用各種服務，NGN 則作為核心的基礎設施為USN 提供支持．

實際上，在ITU 的研究技術路線中，并沒有單獨針對物聯網的研究，而是將人與物、物與物之間的通信作為泛在網絡的一個重要功能，統一納入了泛在網絡的研究體系中．ITU 在

泛在網絡的研究中強調兩點，一是要在NGN 的基礎上，增加網絡能力，實現人與物、物與物之間的泛在通信；二是在NGN 的基礎上，增加網絡能力，擴大和增加對廣大公眾用戶的服務．因此在考慮泛在網絡的架構和網絡能力時，一定要考慮這兩點最基本的需求．

除ITU 外，其他的國際標準化組織也從不同的側面對物聯網的架構有所涉及研究，如歐洲電信標準化協會機器對機器技術委員會(ETSI M2M TC)，從端到端的全景角度研究機器對機器通信，給出了一個簡單的M2M 架構，如下圖所示．該體系架構可看作USN 體系架構的一個簡化版本．

3.2物聯網體系架構的研究建議

整體而言，與物聯網的概念類似，目前還沒有一個規范化的物聯網體系架構模型．USN 的高層架構可描述物聯網的物理構成和涉及的主要技術，但不能完整反映出物聯網系統實現中的功能集劃分、組網方式、互操作接口、管理模型等，不利于物聯網的標準化和產業化．因此需要進一步提取物聯網系統實現的關鍵技術和方法，設計一個通用的物聯網系統架構模型．

對于物聯網體系架構的研究，建議遵循ITU 采用的相關研究方法，首先抽象物聯網的應用類型和應用場景，這是設計和驗證物聯網架構的主要依據；然后提出物聯網體系架構的通用原則和總體需求；再對物聯網的基本架構做進一步的詳細劃分，定義通用框架和功能結構模型．

通用框架的目標是開發一種功能方法學和通用模型，保證物聯網可使用從主要控制領域中抽象出來的控制功能進行描述；功能結構模型對怎樣定義一個物聯網的功能結構提供指南，包括拆分成適當?shù)墓δ芗?、定義功能集之間的參考點、相對應的物理實現、接口的定義等．按照ITU 觀點，“互連任何物品”是對下一代網的能力、服務和應用的擴展．因此，建

議將物聯網納入NGN 的研究范疇，延續NGN 技術發展路線，依托NGN 已有的研究成果，進一步研究物聯網的功能框架、體系框架和具體配置模型等．

面向企業供應鏈管理的物聯網模型

Abstract ：Establishing enterprise —oriented Internet of things is the main content of supply chain management and a key link of

the development of production service．On the base of analyzing basic elements of Internet of things，an enterprise—oriented

structure model has been put forward the key techniques of corporation of ONS and enterprise inplication program and the design

of SAVANT middleware has also been studied，then a solution has been brought．It can push up the level of enterprise supply

chain management．

Keywords ：Internet of things ；Internet ；wireless access ；supply chain management ；production servic

物聯網（Internt of Things）指的是將射頻識別（RFID ）裝置、紅外感應器、全球定位系統（GPS ）、激光掃描器等各種信息傳感設備與互聯網結合起來，將生活中各種“物品”都納入這個網絡中，進行信息交換和通訊，以實現智能化識別、定位、跟蹤、監控和管理的一種網絡，它隨著無線通訊技術和網絡技術的發展，得到了高速的發展。

物聯網的實質是通過計算機互聯網實現物品的自動識別和信息的互聯與共享，它具有兩層含義：

（1）物聯網的核心和基礎仍然是互聯網，是在互聯網的基礎上的延伸和拓展的網絡；（2）其用戶端延伸和拓展到了任何物品與物品之間，進行信息交換和通訊。隨著制造業的全球化，產品的生產制造擴大到了全球范圍，因而不可避免的涉及到部件及成品的全球化物流管理問題。物聯網與企業供應鏈管理的融合將成為企業信息發展的趨勢，物聯網的發展也應用將會進一步推供應鏈各個環節的無縫集成，并實現企業管理層對供應鏈各環節的透明管理，提高了供應鏈上下游企業的協同能力。

目前，物聯網的發展已經已經取得一定成效。物聯網產業引發全美工商界的高度關注，并認為“智慧地球”有望成為有一個“信息高速公路”計劃。無論是物聯網還是泛在網、M2M ，其實都不是一種全新的網絡技術，更不是對現有技術的顛覆，它是在綜合利用現有的各種技術基礎上創新，涵蓋了軟件、通信、智能計算、自動控制等各領域，是跨學科的綜合應用。

1面向企業的物聯網的基本要素

面向企業的物聯網主要由EPC (Electronic Product Code ) 編碼、EPC 標簽、RFID 讀寫器、SAVANT 中間件，對象名解析服務（Object Naming Service, ONS）和實體標記語言（Physical Markup Language PML）6個部分組成，它的最終不表示為單個產品建立全球的、開放的標識標準，并實現基于全球網絡連接的產品信息共享。

1.1 EPC 編碼

EPC編碼是物聯網的核心內容，它是把產品及產品的相關信息編碼統一、規范化的代碼，建立全球通用的EAN.UCC 信息交換語言，與全球貿易項目標識代碼兼容。每個產品的EPC 編碼都是唯一的，用于標志產品的相關信息。產品的EPC 碼由EPC 碼版本號、域名管理字符段、對象分類字符碼、序列

號組成。

1.2 EPC 標簽

EPC通常采用射頻標簽，它存貯EPC 編碼的載體。根據能量來源不同，EPC 標簽分為主動型、被動型和半主動型3種類型。

1.3 RFID 讀寫器

RFID射頻讀寫器是利用射頻技術讀取標簽信息、獲獎信息寫入標簽的設備。它的主要作用是激活標簽，與標簽建立通信并通過計算機及網絡系統在應用軟件和標簽間傳輸數據。

1.4 中間件SAVANT

每件產品都加上EPC 標簽之后，在產品的生產、運輸和銷售過程中，識讀器將不斷地收到一連串的產品電子編碼。如何傳送和管理數據是整個流程中最為重要和困難的環節。SAVANT 中間件適合用于海量數據處理，它相當于網絡的神經系統，負責處理各種不同應用的數據讀取和傳輸。

1.5 對象名解析服務 ONS(Object Naming Service )

類似于互聯網的域名解析服務（DNS ）, 物聯網也需要一個自動網絡服務系統，進行對象名稱解析服務系統，進行對象名稱解析服務。EPC 標簽內的產品電子代碼經ONS 解析后，ONS 運算器利用格式化轉換字符將EPC 代碼轉換成EPC 域名，ONS 再一次進行查詢，并反饋域名對應的一個或多個PML 地址。

1.6 物理標識語言（Physical Markup Language PML）

PML 語言是由可拓展標識（XML ）演變而來的，提供了一種通用的方法來描述物體、過程和環境的標準。它是一個廣泛的層次結構，可供工業和商業中的軟件開發、數據存儲和分析工具之用。 2 物聯網對企業供應鏈管理的作用

物聯網與企業供應鏈管理的融合，能夠幫助管理人員準確地追蹤和定位供應鏈中流動的任一

物品，實現企業管理層對供應鏈管理的透明管理。物聯網對供應鏈管理的價值主要體現在促建了供應 鏈各環節的高度集成，并提高各環節的管理效率：

2．1 原材料采購環節

制造企業通過物聯網，進行原材料的招標和優選。并實時監控貨源的組織情況，避免了意外情況 的發生，節約了貨源組織的時間，有效控制原

材料的質量。

2．2 產品生產制造環節

物聯網的應用有助于原材料、零部件、半成品和成品在企業內部生產線或不同制造單元之間的準確 流動和識別，避免了人工識別的出錯率，促進了生產制造環節的自動化。

2．3 企業庫存管理環節

企業物聯網建立以后，就能通過EPC 標簽識別進行原材料和零部件的查找、盤點、出庫、人庫管理。 企業管理人員及時根據生產進度發出補貨信息實現流水線均衡、穩步生產，同時也加強了對產品質量的控制與追蹤。

2．4 物流管理環節

在物流管理環節中的貨物和車輛貼上EPC 標簽，運輸線的一些檢查點上安裝上RFID 接收轉發裝置。物聯網可以有效的進行車輛的調度，可以有效地幫助供應商和經銷商實時了解貨物目前所處的位置及預計到達時間。

2．5 產品分銷環節

物聯網可以幫助管理員快速查詢產品信息及通知供應商商品已到或缺貨，并有效地協助管理人員進行銷售數據的采集、產品銷售計劃的制定、監控產品的流向、以及提高售后服務的質量。

3 面向企業的物聯網系統結構模型

面向企業的物聯網包含了3個層次：傳感網絡層、傳輸網絡層和應用網絡層(見圖2) 。傳感網絡層作為

物聯網的最底層包含了EPC 標簽、RFID 移動站、RFID 移動讀寫器等傳感設備。RFID 技術、傳感和控制技術、短距離無線通訊技術是該層的最主要技術。EPC 標簽信息被RFID 設備采集后，便會傳輸?shù)较乱粚樱簜鬏斁W(wǎng)絡層。在傳輸網絡層中，本地服務器對RFID 讀寫器傳來的EPC 代碼進行適當整理、過濾后，發送到本地ONS 運算器。本地ONS 運算器進行查詢，將整理后的EPC 域名發送到指定ONS 服務器基礎架，以獲得所需要的咨詢；ONS 基礎架構給本地ONS 運算器回饋EPC 域名對應一個或多個PML 服務器的IP 地址；本地ONS 運算器再將IP 地址回饋給本地服務器；本地服務器再根據IP 地址聯系正確的PML 服務器，獲取所需的EPC 咨詢。ONS 服務器一般分為3層：ONS 緩存、本地ONS 服務器和ONS 根服務器。為減少對外的查詢次數，先在ONS 緩存進行查詢是否含有其相應的紀錄，其次在本地ONS 服務器查詢，最后再通過互聯網對ONS 根服務器進行查詢。應用網絡層是物聯網的第3層，在這一層中個人用戶和企業用戶通過不同輸人輸出控制終端，從物聯網中的獲取有關物品的信息。

4 關鍵技術

4．1 ONS與企業應用程序的協同

ONS 的作用是將EPC 標簽信息映射到一個或多個URI ，并通過獲取的URI 查找到儲存在Web(或EPCIS) 服務器上的該產品或制造企業的詳細信息。目前ONS 提供的服務分為靜態服務和動態服務兩種。靜態服務根據EPC 碼查詢產品的名稱、產地、價格、性能、生產日期等靜態信息；靜態服務則是可根據EPC 碼查詢產品的物流路線、使用狀況、維修歷史等動態信息。為了充分利用現有的互聯網資源，ONS 被設計為運行在DNS 之上，從而減少了物聯網基礎結構建設的成本。企業應用程序與ONS 之間工作模型如下圖所示：(1)企業應用程序?qū)PC 碼提交給ONS 解析器解析；(2)ONS解析器將解析后生成的URI 返回給企業應用程序；(3)企業應用程序根據URL 進行查詢；(4)Web服務器將查詢到的PML 提交給企業應用程序使用。

4．2 SAVANT中間件設計

在企業物流服務系統中，設計的SAVANT 中間件需具備以下功能：(1)自動校對EPC 標簽上的錯誤或誤讀信息；(2)識別企業重疊庫區的閱讀器讀取的信息，刪除冗余的產品代碼；(3)根據工作要求，決定各種信息在物聯網以及企業物流服務系統中的流向；(4)對存儲的資料進行維護，確保多個企業應用程序能夠訪問這些資料；(5)實時監控企業庫存水平。因此，本文在對SA —VANT 中間件進行設計時，一個SAVANT 對應一臺閱讀器，SAVANT 的各種指令通過網絡發送給閱讀器，閱讀器天線接受到的信息也由閱讀器通過網絡返回給SAVANT 。并將每個天線映射為一個邏輯閱讀器。邏輯閱讀器的ID 由其物理閱讀器的ID 和天線號組成。每個邏輯閱讀器對應一個實際的物理地址，每個標簽對應一個物理實體。

5 結束語

由于物聯網的發展重點依賴固定網絡和移動網絡，中國最大的移動運營商和最大的固網運營商都已經在無錫建立物聯網研究中心。對生產型企業而言，制造服務將是其產品增值的主要渠道，而供應鏈管理是制造服務的主要內容之一。面向企業的物聯網作為供應鏈管理與互聯網技術的結合產物，其發展將不可避免提高了企業供應鏈管理的水平和層次。
