杭州海康威視數字技術股份有限公司 股票代碼002415 全球視頻監控第1名 安防產品與解決方案提供商?？低旸DNS 遠程訪問用戶手冊?？低暽钲诜止局?chē)?guó)淵 技術部 ,

杭州?？低晹?shù)字技術股份有限公司 股票代碼002415 全球視頻監控第1名 安防產品與解決方案提供商

?？低旸DNS 遠程訪問

用戶手冊

?？低暽钲诜止?/p>

周?chē)?guó)淵 技術部

杭州?？低晹?shù)字技術股份有限公司 股票代碼002415 全球視頻監控第1名 安防產品與解決方案提供商

適用型號：海康系列 網絡硬盤錄像機DVR/NVR

網絡環境：通過DVR 路由器撥號模式

前提：

1、 硬盤錄像機 用網線連接到路由器上面；

2、 準備一臺電腦，可以通過IE 瀏覽器，輸入“路由器的IP 地址（例如：192.168.1.1）”，登錄到路由器

里面。

簡單的說，只需要配置兩個部分：

1、硬盤錄像機（DVR/NVR）；

2、路由器

一、在DVR 上只需要配置（主菜單---系統配置---網絡配置）以下四處界面：

二、在路由器上只需要做“端口映射”，映射3個端口，不管什么路由器原理都是一樣的，以TP-Link 路由器為例：

杭州?？低晹?shù)字技術股份有限公司 股票代碼002415 全球視頻監控第1名 安防產品與解決方案提供商

第一步：DVR/NVR本地配置

1.1、硬盤錄像機直接用BNC/VGA/HDMI線接顯示器本地輸出，默認登錄的用戶名：admin 密碼： 12345

鼠標右鍵點擊“主菜單”

杭州?？低晹?shù)字技術股份有限公司 股票代碼002415 全球視頻監控第1名 安防產品與解決方案提供商

1.2、點擊進入“系統配置”

1.3、點擊“網絡配置”，設置“基本配置”的參數

a 、自動獲取IPv4地址“不勾選”，將硬盤錄像機的IP 地址設置成與路由器同一個網段，例如：路由器的IP 地址是192.168.1.1，那么硬盤錄像機就可以設置為192.168.1.64這樣的1網段的IP 。 b 、網關就是添加路由器的IP ，首選DNS 服務器和備用DNS 服務器都與路由器的一致。

杭州?？低晹?shù)字技術股份有限公司 股票代碼002415 全球視頻監控第1名 安防產品與解決方案提供商

1.4、設置“DDNS ”的參數

a 、勾選“啟用DDNS ”；

b 、填寫“設備域名”，設備域名自定義，可以數字與字母組合，但第一位要小寫字母； c 、有些界面會要求添加手機號碼，輸入手機號碼即可，無影響。

杭州海康威視數字技術股份有限公司 股票代碼002415 全球視頻監控第1名 安防產品與解決方案提供商

1.5、設置“更多配置”的參數

這個界面只需要注意3個端口，其他都不用管，這3個端口是硬盤錄像機的內部端口號：

1、 HTTP 端口：80 （這個80端口要修改，改為5581）

2、 服務端口：8000 （暫時不需要修改，配置完成后，發現電腦可以看圖像，手機看不

了的時候，可以把這個端口修改為8001）

3、 RTSP 端口： 554 （暫時不需要修改，配置完成后，發現電腦可以通過外網成功登

錄DVR ，但是打開預覽畫面的時候會提示“預覽失敗”，這個時候可以把554修改為1554）

這三個端口是硬盤錄像機的內部端口號，其中：

HTTP 端口80是登錄端口，80端口經常會被運營商禁用，所有需要將80端口進行修改，80端口如果不通，則會導致外網無法訪問錄像機；

服務器端口8000是內部服務端口，可先不用修改，有問題時再修改；

RTSP 端口554是內部視頻圖像取流的端口，554端口不通會導致“無法顯示圖像”“提示預覽失敗”等錯誤；

杭州?？低晹?shù)字技術股份有限公司 股票代碼002415 全球視頻監控第1名 安防產品與解決方案提供商

1.6、設置“端口映射”或“UPNP ”的參數

a 、先將“UPNP 或端口映射”勾上，將映射類型改為手動；

b 、將80、554、8000三個端口修改成和內部端口號一致，例如：已經在更多配置里面將80改成了5581，則外部端口的80也改成5581，如果內部端口沒有修改，則外部端口也無需修改；

c 、外部端口與內部端口修改成一致后，將UPNP 勾去掉，點擊應用

至此，硬盤錄像機的配置完成。

杭州海康威視數字技術股份有限公司 股票代碼002415 全球視頻監控第1名 安防產品與解決方案提供商

2、路由器設置

硬盤錄像機上配置完成后，只需要在路由器上再做端口映射就可以了

需要映射的端口就是硬盤錄像機上的三個內部端口：

1、 HTTP 端口80 （如果已經修改過，那么就添加修改后的端口，例如，80已經在錄像機

的“更多配置”里面修改為5581，那么路由器上面就不需要再映射80，只需要映射5581）

2、 服務端口8000

3、 RTSP 端口554

假如這幾個內部端口已經做過修改，那么在路由器上面就添加修改后的端口，如：80改為了5581，554和8000沒有修改，則在路由器上面需要映射5581、8000、554這三個端口。

2.1 在電腦上打開IE 瀏覽器，在IE 上輸入路由器的IP 地址：如一般是 192.168.1.1

杭州?？低晹?shù)字技術股份有限公司 股票代碼002415 全球視頻監控第1名 安防產品與解決方案提供商

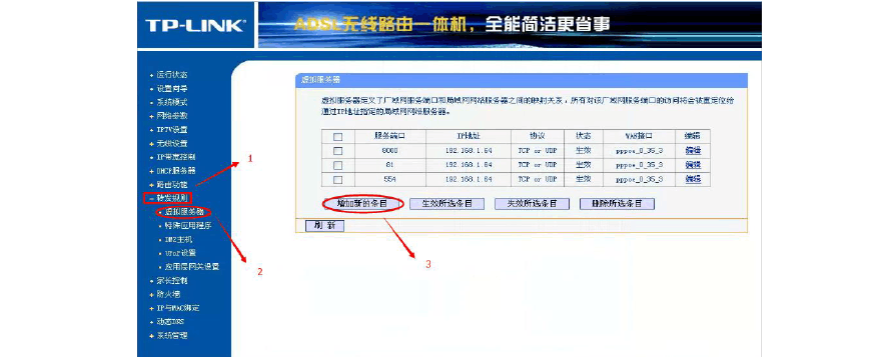

2.2 點擊“轉發規則”---“虛擬服務器”---“增加新條目”

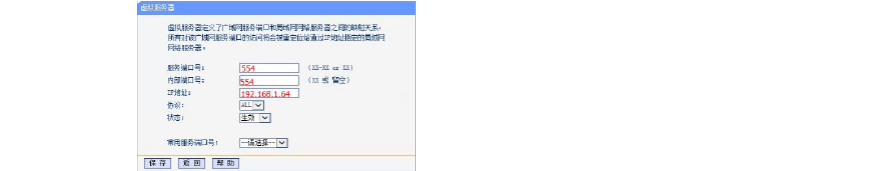

2.3 填寫需要映射的IP 地址及端口

需要添加3條規則，映射3個端口：80、8000、554

舉例說明：假如此時DVR 的內部端口80已經修改為5581，8000和554這兩個端口沒有改變，硬盤錄像機的IP 地址為192.168.1.64，則需要按照下面方法映射3個端口：

杭州海康威視數字技術股份有限公司

股票代碼

002415

全球視頻監控第1名 安防產品與解決方案提供商

2.4 查看映射狀態

檢查端口及地址是不是正確，狀態是否生效。
