GPRS網絡結構及功能、協議總結

一、GPRS 概述

1、小區和路由區

一個路由區有若干個鄰近小區組成

小區（CGI ）：一組無線電基站提供服務的區域

路由區：用來平衡位置更新業務和尋呼業務

小區重新選擇：MS 從一個基站轉移到另一個基站

位置更新：MS 改變了小區，則執行位置更新程序通知網絡。

尋呼：數據到達空閑的MS ，網絡便發布通告，要求與此移動臺建立通信。

小區追蹤：正在發送和接收數據的移動臺，網絡在小區級別上進行追蹤，即網絡對正在使用的小區進行追蹤。

路由區追蹤：處于空閑狀態的移動臺，網絡在路由區級別上進行追蹤，即網絡追蹤路由區域。

GSM 網中每個小區和一個位置區域（LA ）相聯系

GPRS 網中每個小區和一個路由區（RA ）相聯系

2、接入SGSN

授權：驗證移動臺用戶信息的過程

鑒權：驗證移動臺身份的過程

SGSN 追蹤MS ，確定MS 的位置

MS 創建一個PDP 地址（如IP 地址）后，才可以開始傳輸數據分組

3、PDP 數據分組協議前后關系（上下文）

PDP 地址可以是X.25、IP 或兩者都是

每個PDP 地址都固定在GGSN

靜態分配的PDP 地址：通常鎖定在用戶本網的GGSN 中

動態分配的PDP 地址：通常鎖定在用戶本網或用戶所訪問的網絡中

創建PDP 地址：在現有SGSN 和鎖定PDP 地址的GGSN 之間建立聯系

PDP 前后關系（上下文）：SGSN 保持的記錄和GGSN 認定這一聯系

一個MS 只能附屬于一個SGSN ，而它卻可以擁有多個PDP 地址，并且同時處于活動狀態。每一個地址鎖定在不同的GGSN 中。

4、GPRS 終端

分為A 、B 、C 三類

5、GPRS 的應用

網上聊天、文本和可視信息、靜態圖像、動態圖像、網頁瀏覽、文檔共享/協同工作、音頻、工作分派、企業內部電子郵件、因特網電子郵件、車輛定位、遠程局域網接入、文件傳輸、家庭自動化

6、GPRS 網絡結構

新的標準, 提供與分組數據網之間的高效數據分組路由和傳送

提供的業務包括:

– 直接 IP 連接

– 點對點 或 點對多點

使用現有的BSS 基礎設施提供增值業務

新增兩個網絡單元：SGSN 、GGSN

PCU 分組控制單元：將數據業務指向GPRS 網，PCU 在基站子系統外為分組數據業務提供物理接口和邏輯接口。

當話音和數據業務在用戶終端初始化時，就通過空中接口傳輸?shù)紹TS ，且以標準GSM 呼叫的同樣方式從BTS 傳輸?shù)紹SC 。在BSC 的輸出端，話務量被分開了：語

音信號傳送到標準GSM 的MSC ，數據信號通過幀中繼接口的PCU 發送到SGSN 上。 分組數據傳輸速率9.6~171kbit/s

SGSN/VLR MSC/VLR

域名服務器（DNS ）：把域名轉化為IP ，反之亦然

動態主機配置協議（DHCP ）：為移動臺提供自動尋址和重新尋址。

數據路由：GPRS 網絡的主要特點之一是移動用戶收發的數據分組路由。這一特點可以分為兩方面：數據分組路由和移動性管理

GPRS 移動性管理：

MS3個狀態：空閑、守候、就緒

向激活移動臺的分組傳輸是從分組尋呼開始的，分組尋呼通知移動臺準備接收數據分組。分組尋呼通過有尋呼消息表示的信道后，數據傳輸立即開始進行。分組尋呼消息的目的是簡化接收分組的過程。移動臺只接聽分組尋呼消息，而不是下行信道中所有數據分組，從而大大減少電池的耗費。

設置守候狀態的主要原因：減少GPRS 網中由于小區信息更新所引起的負荷并保留移動臺的電池消耗。當移動臺處于守候狀態時，SGSN 無需知道每個小區的變化，只需知道每個路由區的變化。

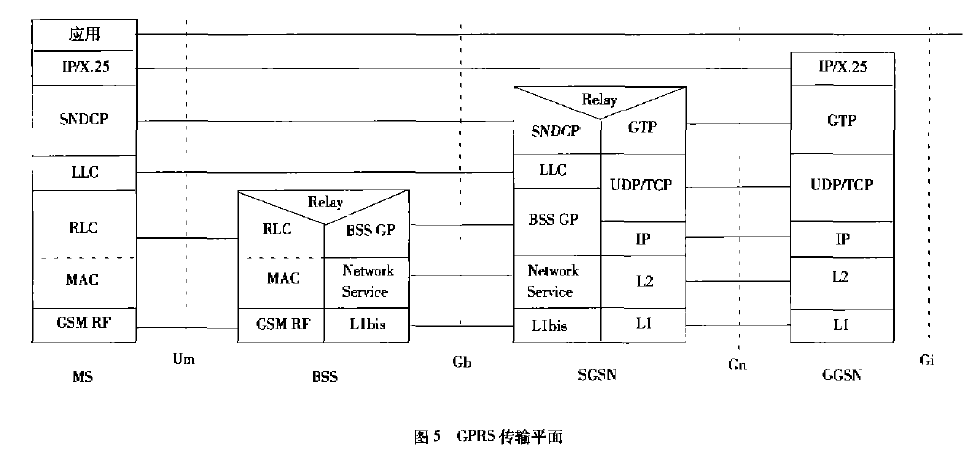

7、GPRS 協議

GSM RF 層：管理MS 和BSS 間的物理連接，這一層實際上對應于BTS 中的信道

編解碼單元CCU 。分為物理RF 層（與調制與解調任務相對應，GSM 中采用GMSK 調制和Viterbi 解調）、物理鏈路層（在射頻接口的物理信道上提供信息的傳輸：主要完成信道編碼（FEC 前向糾錯）、交織、射頻信道測量（接收質量和信號電平、定時提前量、物理鏈路擁塞檢測）、無線電管理過程（小區選擇/再選擇、功率控制、DRX ））

注：加密功能由LLC 邏輯鏈路控制層完成。

媒體接入控制層（MAC ）：使多個MS 分享同一的傳輸媒體。它直接與物理層連接。在上行鏈路上（如一MS 初始接入），MAC 作用是對在多個用戶同時提出申請接入時，對有限的物理資源進行合理的管理。解決機制：基于時分的ALOHA 協議。MAC 層的協調功能還解決一個MS 內不同業務對有限的無線信道資源的競爭。

在下行鏈路上（如MS 終端），MAC 對接入請求進行排隊并制定接入時間表。 MAC 層也對將發送的數據賦予不同的優先級，而后按優先級的次序進行傳輸。信令數據比用戶數據有更高的優先級。信令和用戶數據復合后進入傳輸介質。

MAC 層關鍵標識符：TBF 、TFI 。3種媒體接入方式：固定分配、動態分配、擴展動態分配。

無線鏈路控制層（RLC ）：主要負責對發網空中接口的數據進行分段和重組。支持兩種操作模式：回復（進行有選擇的重發）或不回復（不能保證RLC 塊的成功發送）。

邏輯鏈路控制層（LLC ）：在MS 和SGSN 之間提供了一個高可靠性的加密邏輯鏈路。該邏輯鏈路通過TLLI 來識別。LLC 層獨立于低層無線接口協議，支持MS 和SGSN 間點對點及點對多點的數據傳輸。LLC 層用戶SNDCP 、GMM/SM、SMS 。功能：證實用非證實消息的傳遞、流量控制、幀錯誤檢測。

LLC 層業務接入點（SAP ）指第三層協議提供業務的地方，LLC 層共給上層用戶提供了6個SAP （4個專用于SNDCP 層、1個專用于GMM 、1個專用于SMS ）。每個SAP 通過SAPI 來標識。

GPRS 移動性/會話管理（GMM/SM）：包括連接、認證和傳遞會話管理報文（包括PDP 上下文激活和去激活）等。GMM 子層中使用分組TMSI （P_TMSI）來標識一個MS ，但要用TLLI 來對無線資源尋址。

子網相關匯聚協議層（SNDCP ）：主要功能是多個PDP 上下文的復用、用戶數據的壓縮和解壓縮、協議控制消息的壓縮和解壓縮、將網絡層分組數據單元（N-PDU ）

分解為LLC-PDU ，同時將LLC-PDU 組裝成N-PCU 。

網絡業務層（NS ）：主要功能是網絡業務PDU 的傳輸、網絡擁塞指示、狀態指示。分為網絡業務子網部分（定義了所用的第二層協議（如幀中繼、ATM 等））和網絡業務控制部分（NS-VC 網絡業務控制實體對等層之間的虛電路，由NS-VCI 標識；對于幀中繼網絡，NS-VC 就是PVC 永久虛連接，由DLCI 標識PVC ）。負荷分擔。

BSS 的GPRS 協議層（BSSGP ）：主要功能是提供與無線相關的數據、QoS 和選路信息，以滿足在BSS 和SGSN 之間傳輸用戶數據時的需要。BSSGP 虛連接（BVC ）是網絡業務給BSSGP 實體提供的通信路徑，由BSSGP 虛連接標識符（BVCI ）標識。每個BVC 由一組NS-VC 支持，每組NS-VC 支持一個或多個BVC 。BVCI 和NSEI 一起標識SGSN 中的一個BVC 。BSSGP 中用BVCI 來標識一個小區。

GPRS 隧道協議（GTP ）：用于GPRS 骨干網中GSN 節點之間的接口協議，由GTP 信令和數據傳輸程序組成。GTP 協議僅由SGSN 和GGSN 執行。GPRS 規范中規定了采用無連接路徑協議UDP/IP傳送GTP 信令信息，選取UDP/IP無連接路徑或TCP/IP面向連接路徑上建立的隧道傳送用戶分組數據。

BSSAP Subset of BSSAP procedures BSSAP程序子集

GPRS 的RR 狀態:分組傳輸模式、分組空閑模式

GTP 協議（GPRS 隧道協議）：GPRS 網把所有的數據網絡協議封裝到自己的封裝協議中。目的為了確保骨干網的安全性，簡化路由機理及數據在GPRS 網上的傳輸。 Gb ：PCU 與SGSN 之間，用于幀中繼；

Gr ：SGSN 與HLR 之間，用于移動應用部分（MAP ）的擴展；

Gn ：SGSN 與GGSN 之間，用于GTP （隧道）協議；

Gi ：GGSN 與PDN 之間（X.25和因特網協議（IP ））；

Gs ：SGSN 與MSC/VLR之間，用于支持同步的GPRS 和GSM 操作，它與基站移動請求部分（BSSMAP ）相同，但可任意選擇；

Gd ：通過GPRS 傳送SMS 消息（與GSM 的MAP 相同）；

Gc ：GSN 與HLR 之間（與MAP 相同，可選項）。

每個SGSN 用幀中繼網絡連接到PCU

SGSN 和GGSN 在基于IP 路由的GPRS 骨干網連接在一起。GPRS 利用GTP 協議來開拓協議數據單元（PDU ）。GPRS 通過封裝和拆裝傳輸相應的PDU 。

GTP IPv4被用作GPRS 骨干網網絡層協議。

GPRS 支持MS 與IP 和X.25的互通，IP 優先，X.25次之。

8、TDMA-GPRS 物理信道（時隙）

已經分配給GPRS 業務的物理信道叫做分組數據信道（PDCH ）

各種邏輯信道的組合可以映射成一個物理信道。物理信道也可以合起來以提供更高的數據傳輸速率。網絡可以根據需求動態地為GPRS 優選可變的物理信道的數目。

9、GPRS 邏輯信道

GSM 中，邏輯信道表示特定的實體之間的信息流。邏輯信道是在物理信道（如PDCH ）中實現。多個邏輯信道利用一個超幀結構以時分方式映射到同一個物理信道。幾個組合邏輯信道可以通過多元化方式映射到同一個物理信道。

10、GPRS 設備的功能

信道編解碼單元（CCU ）：處理新的編碼方案（及任何壓縮編碼技術），位于BTS 中，其功能是信道編解碼功能（如前向糾錯和空中接口的交織）、無線信道測量（接受信號的質量）、無線管理等。

分組控制單元（PCU ）：提供與GPRS 網（幀中繼）的接口并管理時隙分配

第三層的業務要通過一個業務接入點（SAP ）提供，每一個節點都分配了稱為業務接入點標識（SAPI ）的不同標識。與SAP 相連的可以是一個或多個終端，該SAP 通過一個數據鏈路連接標識（DLCI ）來識別。

數據鏈路連接：MS 與BTS 之間存在對等協議，兩者之間的虛擬連接叫做數據鏈路連接。

Agprs 接口（分組化的無線接口）：BSC 與PCUSN 之間，同步面向連接的鏈路，由專用Agprs PCM64kbps 信道組成，支持一個信令64kbps 的LAPD 信道（T1上是TS-24；E1上是TS-16或TS-31），傳輸3種不同的SAPI ：

SAPI0：Agprs RSL無線信令鏈路=共享GSM 和GPRS ，傳送專用于對GSM 和GPRS 之間GPRS 時隙和動態無線電時隙進行分配的所有消息

SAPI1：Agprs GSL GPRS無線信令鏈路=RACH，直接分配，尋呼，為MS 建立許可的臨時塊流（TBF ）的信道請求，為TBF 下行鏈路建立從PCU 到MS 的尋呼請求。 SAPI62：Agprs OML 操作維護鏈路=無線電配置，傳送專用于對GSM 和GPRS 之間GPRS 時隙和動態無線電時隙進行分配的所有消息

Gb 接口（分組網絡接口）：異步非連接的

SGSN 功能：移動性管理（MM ）（可實現會話管理，狀態控制-移動臺狀態，數據分組在下行鏈路的傳輸，包括位置跟蹤等）、利用網際協議（IP ）在第三層傳輸分組數據、鑒權、加密、壓縮等；臨時存儲功能、SGPR 連接、啟動去連接請求、用戶的入網信息。

GGSN 功能：SGSN 和外部數據網之間的互連點，提供GPRS 用戶和IP 之間的安全通信，在GPRS 網絡系統自身內提供隧道能力，完成類似于網關移動交換中心的功能，接近于IP 的路由器。

HLR ：網絡數據庫，任何網絡中（邏輯上）只存在一個HLR ，盡管HLR 可能是分布式的。存儲的信息與網絡中注冊的所有用戶有關，包括用戶的ID 、MSISDN 、IMSI 、當前（交換區）位置和所選擇的用戶開戶入網服務（包括給定的服務質量（QoS ）、靜態分配PDP 地址、漫游許可等）等。

VLR 功能：擁有與HLR 類似的信息、與每個MSC 一對一的關系、暫存存儲器（LAI 、存儲鑒權參數、MSRN 、TMSI 或P_TMSI）

BG 邊界網關：提供PLMN 間和內部PLMN 骨干網之間的接口，提高了網絡的安全性，支持不同網絡間的漫游協議。

SS7到IP 的網關(SIG)功能：提供IP 網絡中GPRS 節點和SS7網絡中GSM 節點之間的互連。SIG 負責從GSM HLR 到恰當?shù)腟GSN 的路由消息。SIG 把SS7網上由GSM HLR 引起的TCAP/GSM MAP編碼消息轉換成用戶數據報協議/因特網協議消息，對Gr 接口實現MAP/IP到MAP/TCAP的轉換。

域名系統：建立域名和IP 地址之間的映射關系

動態主機配置協議（DHCP ）：配置參數——動態分配IP 地址、子網掩碼、缺省路由器（GGSN 地址）、域名系統（DNS ）服務器；將IP 地址和配置信息動態分配給網絡設備，減少為網絡使用的手動配置計算機的管理負荷。為了實現通信，每個系統必須至少應擁有IP 地址、子網掩碼、路由器地址。

計費網關功能（CGF ）：確保計費準確無誤。由計費記錄采集器、集中處理器、數據流分配器三個功能區組成。

管理維護中心（OMC ）功能：所有交換部件和規程的事件和報警，故障管理，性能管理，安全管理等。包括OMC-R （管理PCUSN ）、OMC-D （管理GPRS 核心網設備，包括GGSN 、SGSN 、SIG 、公共服務（PS ）（如DNS/DHCP）、RADIUS ）、OMC-S （管理GSM

核心網設備）。

網絡管理中心（NMC ）功能：主干路由管理、高級報警、OMC 輔助。在整個國家或地區網絡中，所有OMC 都要向NMC 提供報告。

11、GPRS 主要工作過程

移動管理（MM ）：MS 能夠發送數據前，必須先進行GPRS 連接（MS 與網絡（SGSN ）之間的連接過程），建立與某個SGSN 的連接，并被分配P_TMSI后，分配一個臨時邏輯鏈路標識（TLLI ）。連接后，就能為一個或多個分組數據協議（PDP ）的一個或多個路由環境而與SGSN 進行協商。

GPRS 用戶3種MM 狀態：空閑、就緒（定位到小區級）、等待狀態（定位到路由區級）

GPRS 附著：需要MS 的P_TMSI和其所在區域的（RAI ）

IMSI 附著：GSM 所特有，若MS 還沒分配TMSI 或P_TMSI，則可通過GPRS 連接實現 IMSI/GPRS附著

由MS 發起的GPRS 去附著

由網絡發起的GPRS 去附著

由MS 發起的PDP 上下文激活

由網絡發起的PDP 上下文激活

來自MS 的GPRS 數據傳輸

GPRS 數據向MS 傳輸

由MS 發起的PDP 上下文去激活

由網絡發起的PDP 上下文去激活

安全功能：鑒權（加密密鑰Kc 、隨機數RAND 、認證響應SRES ）、加密

Web 接入

12、射頻和MS-PCUSN 接口

GSM RF 層：管理MS 和BSS 間的物理連接，這一層實際上對應于BTS 中的信道編解碼單元CCU 。分為物理RF 層（與調制與解調任務相對應，GSM 中采用GMSK 調制和Viterbi 解調）、物理鏈路層（在射頻接口的物理信道上提供信息的傳輸：主要完成信道編碼（FEC 前向糾錯）、交織、射頻信道測量（接收質量和信號電平、定時
