路由器設置圖解... 以TP LINK T410路由器設置圖解... 以TP LINK T410為例在啟動和登錄成功以后，瀏覽器會顯示管理員模式的畫面。在左側菜單欄中，共有“運行狀態”、“設置向導”、

路由器設置圖解... 以TP LINK T410

路由器設置圖解... 以TP LINK T410為例

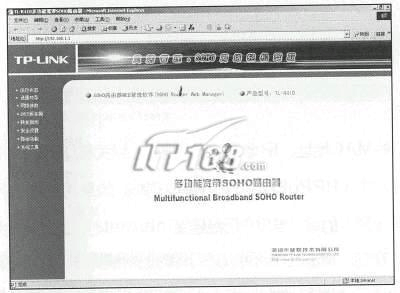

在啟動和登錄成功以后，瀏覽器會顯示管理員模式的畫面。

在左側菜單欄中，共有“運行狀態”、“設置向導”、“網絡參數”、“dhcp服務器”、“轉發規則”、“安全設置”、“路由功能”和“系統工具”八個菜單。單擊某個菜單項，您即可進行相應的功能設置。在使用過程中，如果您對本產品的功能有任何疑問，您只需單擊該頁面的“幫助”按鈕，即可獲得詳細的聯機幫助。

下面將詳細講解各個菜單的功能。

運行狀態

本頁顯示路由器工作狀態

1)lan口狀態

此處顯示當前l(fā)an 口的mac 地址、ip 地址和子網掩碼。

2) wan口狀態

此處顯示當前wan 口的mac 地址、ip 地址、子網掩碼、網關和dns 服務器。同時右側將顯示用戶上網方式(pppoe/動態ip/靜態ip) 。如果用戶的上網方式為pppoe(adsl撥號上網) 的話，當用戶已經連接

internet 時，此處將會顯示用戶的上網時間和“斷線”按鈕，單擊此按鈕可以進行即時的斷線操作，當用戶尚未連接internet 時，此處將會顯示“連接”按鈕，單擊此按鈕可以進行即時的連接操作。

3) wan口流量統計

此處顯示當前wan 口接收和發送的數據流量信息。

網絡參數

在“網絡參數”菜單下面，共有“l(fā)an口設置”、“wan口設置”和“mac地址克隆”三個子項。單擊某個子項，您即可進行相應的功能設置，下面將詳細講解各子項的功能。

LAN 口設置

本頁設置lan 口的基本網絡參數。

1 mac地址：本路由器對局域網的mac 地址，此值不可更改。

2 ip地址：本路由器對局域網的ip 地址。該ip 地址出廠設置為 192.168.1.1，您可以根據需要改變它。

ATTENTION ：

如果您改變了本ip 地址，您必須用新的ip 地址才能登錄路由器進行web 界面管理，并且局域網中所有計算機的默認網關必須設置為該ip 地址才能正常上網。

3子網掩碼：本路由器對局域網的子網掩碼，可以在下拉列表中選擇b 類(255.255.0.0)或c 類(255.255.255.0)地址的子網掩碼。一般情況下選擇255.255.255.0即可。

ATTENTION ：局域網中所有計算機的子網掩碼必須與此處設置相同。

WAN 口設置

首先請您選擇您的wan 口連接類型，即您的上網方式。本路由器默認上網方式為“動態ip”。

1) 如果您的選擇是“動態ip”，即您可以自動從網絡服務商(例如：中國電信) 獲取ip 地址，您將會看到如上圖所示頁面。

該頁面將顯示您從isp 的dhcp 服務器動態得到的ip 地址、子網掩碼、網關、dns 服務器等信息。你可以單擊“更新”按鈕，從isp 的dhcp 服務器更新wan 口的ip 地址、子網掩碼、網關、dns 服務器等設

置。你也可以單擊“釋放”按鈕，發送dhcp 釋放操作到isp 的dhcp 服務器，釋放ip 設置。如果您想手動設置自己的dns 服務器的話，亦可在此處進行相應設置。少數網絡服務商的dhcp 服務器不支持廣播的請求方式，如果您在網絡連接正常的情況下無法獲取ip 地址，可以嘗試選擇“單播方式獲取ip”。

2) 如果您的選擇是“靜態ip”，即您擁有網絡服務商(例如：中國電信) 提供的固定ip 地址，您將會看到如下圖所示頁面，在該頁面您需要設置以下項目：

①ip地址：本路由器對廣域網的ip 地址，即isp 提供給您的ip 地址，不清楚可以向isp 詢問。 ②子網掩碼：本路由器對廣域網的子網掩碼，即isp 提供給您的子網掩碼，一般為255.255.255.0。 ③網關：填入isp 提供給您的網關，不清楚可以向isp 詢問。

④dns服務器：填入isp 提供給您的dns 服務器，不清楚可以向isp 詢問。

⑤備用dns 服務器：可選項，如果isp 提供給您了兩個dns 服務器，則您可以把另一個dns 服務器的ip 地址填于此處。

3) 如果您的選擇是“pppoe”，即您的上網的方式為adsl 虛擬撥號方式，您將會看到如下圖所示頁面, 在該頁面您需要設置以下項目：

(1)上網帳號：填入isp 為您指定的adsl 上網帳號，不清楚可以向isp 詢問。

(2)上網口令:填入isp 為您指定的adsl 上網口令，不清楚可以向isp 詢問。

(3)數據包mtu ：填入網絡數據包的mtu 值，缺省為1492，如非特別需要，一般不要更改。

(4)使用isp 指定ip 地址：如果您的isp 為您指定了ip 地址，請選中此選擇框，并在“isp指定的ip 地址”欄后填入isp 為您指定的ip 地址。

(5)dns服務器：從isp 處自動獲得的dns 服務器，或者您可以在此處手動設置自己的dns 服務器。

(6)備用dns 服務器：從isp 處自動獲得的備用dns 服務器，或者您可以在此處手動設置自己的備用dns 服務器。

(7)按需連接：如果選擇了按需連接，則在有來自局域網的網絡訪問請求時，自動進行連接操作。

(8)自動斷線等待時間：如果自動斷線等待時間t 不等于0，則在檢測到連續t 秒內沒有網絡訪問流量時自動斷開網絡連接，保護您的上網資源。此項設置僅對“按需連接”和“手動連接”生效。

(9)自動連接：如果選擇了自動連接，則在開機后自動進行連接操作。在使用過程中，如果由于外部原

因，網絡被斷開, 則每隔一段時間(30秒) 嘗試進行連接，直到連接上為止。

(10)手動連接：開機后由用戶手動進行adsl 撥號連接。

(11)連接：單擊此按鈕，進行即時的連接操作。

(12)斷開：單擊此按鈕，進行即時的斷開操作。

MAC 地址克隆

本頁設置路由器對廣域網的mac 地址。

1 mac地址：本路由器對廣域網的mac 地址，此值一般不用更改。但某些isp 可能會要求對mac 地址進行綁定，此時isp 會提供一個有效的mac 地址給用戶，您只要根據它所提供的值，輸入到“mac地址”欄，然后單擊“保存”，您即可改變本路由器對廣域網的mac 地址。

2 當前管理pc 的mac 地址：當前正在進行管理操作的計算機的mac 地址。

3 恢復出廠mac ：單擊此按鈕，您即可恢復本路由器對廣域網的mac 地址為出廠時的默認設置。 4 克隆mac 地址：單擊此按鈕，您即可把當前管理pc 的mac 地址填入到“mac地址”欄內。注意：只有局域網中的計算機能使用“克隆mac 地址”功能。

ATTENTION ：按“保存”按鈕后，路由器將自動重啟動。

DHCP 服務器

在“dhcp服務器”菜單下面，有“dhcp服務”、“客戶端列表”和“靜態地址分配”三個子項。單擊某個子項，您即可進行相應的功能設置，下面將詳細講解各子項的功能。

DHCP 服務

tcp/ip協議設置包括ip 地址、子網掩碼、網關、以及dns 服務器等。為您局域網中所有的計算機正確配置tcp/ip協議并不是一件容易的事，幸運的是dhcp 服務器提供了這種功能。如果您使用本路由器的dhcp 服務器功能的話，您可以讓dhcp 服務器自動替您配置局域網中各計算機的tcp/ip協議。要使用dhcp 服務器功能，您需要設置以下項目：

1 地址池開始地址：dhcp 服務器所自動分配的ip 的起始地址。

2 地址池結束地址：dhcp 服務器所自動分配的ip 的結束地址。

3 網關：填入路由器lan 口的ip 地址，缺省是192.168.1.1。

4 缺省域名：可選項，填入本地網域名。

5 主dns 服務器：可選項，填入isp 提供給您的dns 服務器，不清楚可以向isp 詢問。

6 備用dns 服務器：可選項，如果isp 提供給您了兩個dns 服務器，則您可以把另一個dns 服務器的ip 地址填于此處。

ATTENTION ：為了使用本路由器的dhcp 服務器功能，局域網中計算機的tcp/ip協議必須設置為“自動獲得ip 地址”。此功能需要重啟路由器才生效。

客戶端列表

客戶端列表羅列出所有通過dhcp 獲得ip 的主機的信息：

1 索引：該表項在表中的位置。

2 客戶端mac ：客戶端計算機的mac 地址。

3 已分配ip 地址：dhcp 服務器分配給客戶的ip 地址。

4 剩余租期：主機通過dhcp 獲得ip 后離到期的時間，客戶端軟件會在租期到期前自動續約。靜態地址分配

為了方便您對局域網中計算機的ip 地址進行控制，本路由器內置了靜態地址分配功能。靜態地址分配表可以為具有指定mac 地址的計算機預留靜態的ip 地址。之后，此計算機請求dhcp 服務器獲得ip 地址時，dhcp 服務器將給它分配此預留的ip 地址。

1 mac地址：欲預留ip 地址的計算機的mac 地址。

2 ip地址：預留的ip 地址。

ATTENTION：此功能需要重啟路由器才生效。

轉發規則

在“轉發規則”菜單下面，有“虛擬服務器”、

“特殊應用程序”和“dmz主機”三個子項。單擊某個子項，您即可進行相應的功能設置，下面將詳細講解各子項的功能

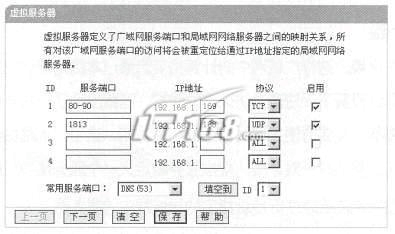

虛擬服務器

本路由器自身集成了防火墻，這樣廣域網中的計算機要想通過本路由器訪問局域網中的某些服務器，則在默認設置下無法通過防火墻的防護，這就出現了一對矛盾，路由器既要保護網絡不被侵襲，又要方便廣域網合法的用戶訪問。這里，本路由器提供了虛擬服務器功能，即可以解決一對矛盾。虛擬服務器定義一個服務端口，所有對此端口的服務請求將被重新定位給通過ip 地址指定的局域網中的服務器。要使用虛擬服務器功能，您需要設置以下項目：

1 服務端口：wan 端服務端口，即路由器提供給廣域網的服務端口?？奢斎雴蝹€端口值或端口段。端口段輸入格式為“開始端口-結束端口”，中間用“-”隔開。

2 ip地址：局域網中作為服務器的計算機的ip 地址。

3協議：選擇什么樣的協議數據包，可供選擇的有：tcp 、udp 和all 。

4 啟用：只有選中該項后本條目所設置的規則才能生效。

在“常用服務端口”中，列出了常用的協議的端口，您可以直接在其中選中一個，然后在id 中選一個序列號，然后單擊“填空到”，將這個端口自動添加到列表中，對于常用服務端口中沒有列出的端口，您也可以手動添加。

設置好以后，只要您在局域網的服務器上進行相應的設置，廣域網的計算機就可以訪問到您局域網的服務器上了。

舉例說明：如果您的ftp 服務器(端口號為21)ip 地址為192.168.1.2，web 服務器(端口號為80) 地址為192.168.1.3，pop3服務器(端口號為110)ip 地址為192.168.1.6，這時您需要指定如下的虛擬服務器映射表：

ATTENTION：

如果設置了服務端口為80的虛擬服務器，則需要將“安全設置”菜單中“遠端web 管理”項的web 管理端口設置為80以外的值，如8080，否則會發生沖突，而導致虛擬服務器不起作用。

特殊應用程序

某些程序需要多條連接，如internet 網絡游戲、視頻會議、網絡電話等。由于防火墻的存在，這些程序無法在簡單的nat 路由器下工作，特殊應用程序使得某些這樣的應用程序能夠在nat 路由器下工作。當一個應用程序在觸發端口上發起連接時，在開放端口中的所有端口就會打開，以備后續連接。要啟用特殊應用程序，您需要設置以下項目：

1 觸發端口：該端口是應用程序首先發起連接的端口，只有在該端口上發起連接，開放端口中的所有端口才可以開放，否則開放端口中的所有端口是不會開放的。

2 觸發協議：可以選擇all 、udp 和tcp ，代表觸發端口上使用的協議。

3 開放端口：當在觸發端口上發起連接后，開放端口打開，應用程序可以在該開放端口上發起后續的連接?？梢暂斎胍粋€或者多個端口或端口段，端口段輸入格式為“開始端口-結束端口”，中間用“-”隔開，不同的端口段用“，”隔開。

4 開放協議：可以選擇all 、udp 和tcp ，代表開放端口上使用的協議。

5 啟用：只有選中該項后本條目所設置的規則才能生效。

DMZ 主機

在某些特殊情況下，我們需要讓局域網中的一臺計算機完全暴露給廣域網，以實現雙向通信，此時可以把該計算機設置為dmz 主機。

設置步驟如下：首先在dmz 主機ip 地址欄內輸入欲設為dmz 主機的局域網計算機的lp 地址，然后選中“啟用”，最后單擊“保存”完成dmz 主機的設置。

防火墻設置

為了方便您對局域網中的計算機進行進一步管理，您可以通過數據包過濾功能來控制局域網中計算機對互聯網上某些網站的訪問。

設置防火墻的步驟如下：

1) 打開“安全設置”主菜單，進入“防火墻設置”子菜單。

2) 選中“開啟數據包過濾”，啟用數據包過濾功能。

3) 選擇在數據包過濾表內未出現的數據包是否能通過本路由器。

4) 在“局域網ip 地址”欄內填入局域網中被控制的計算機的ip 地址，為空表示對局域網中所有計算機進行控制。您也可以輸入一個ip 地址段，例如192.168.1.20—192.168.1.30。

5) 在“局域網端口”欄內填入局域網中被控制的計算機的服務端口，為空表示對該計算機所有服務端口進行控制。您也可以輸入一個端口段，例如1030-2000。

6) 在“廣域網ip 地址”欄內填入廣域網中被控制的網站的ip 地址，為空表示對整個廣域網進行控制。您也可以輸入一個ip 地址段，例如61.145.238.6-61.145.238.47。

7) 在“廣域網端口”欄內填入廣域網中被控制的網站的服務端口，為空表示對該網站所有服務端口進行控制。您也可以輸入一個端口段或者用逗號分隔開的兩個端口，例如25-110或25,110。

8) 選擇被控制的數據包所使用的協議。

9) 選擇符合本條目所設置的規則的數據包是否可以通過路由器。

10) 選中“啟用”，啟用本條過濾規則。

11) 單擊“保存”完成設置。

舉例說明：如果您希望局域網中ip 地址為192.168.1.7的計算機不能收發郵件，ip 地址為192.168.1.8的計算機不能訪問ip 地址為202.96.134.12的網站，對局域網中的其它計算機則不做任何限制，這時您需要指定如下的數據包過濾表：

域名過濾

為了方便您對局域網中的計算機所能訪問的網站進行控制，您可以使用域名過濾功能來指定不能訪問哪些網站。

設置域名過濾的步驟如下：

1) 打開“安全設置”主菜單，進入“域名過濾”子菜單。

2) 選中“開啟域名過濾”選項，啟用域名過濾功能。

3) 在“域名”欄內填入被過濾的網站的域名或域名的一部分，為空表示禁止訪問所有網站。如果您在此處填入某一個字符串(不區分大小寫) ，則局域網中的計算機將不能訪問所有域名中含有該字符串的網站。

4) 選中“啟用”，啟用本條過濾規則。

5) 單擊“保存”完成設置。

舉例說明：如果您希望局域網中的計算機不能訪問新浪(www.sina.com.cn ) 、搜狐(www.sohu.com ) 和所有以“.net”結尾的網站，這時您需要指定如下的域名過濾表：

MAC 地址過濾

為了更好的對局域網中的計算機進行管理，您可以通過mac 地址過濾功能來控制局域網中計算機對intemet 的訪問。

設置mac 地址過濾的步驟如下：

1) 打開“安全設置”主菜單，進入“mac地址過濾”子菜單。

2) 選中“開啟mac 地址過濾”選項，啟用mac 地址過濾功能。

3) 選擇在mac 地址過濾表內已啟用的mac 地址是否能訪問intemet 。

4) 在“mac地址”欄內填入您希望控制的計算機的mac 地址，在“描述”欄內填入對該計算機的適當描述, 選中對應的“啟用”選項。

5) 單擊“保存”完成設置。

舉例說明：如果您不希望局域網中mac 地址為00-e0-4c-00-07-be 和00-e0-4c-00-07-5f 的計算機訪問intemet ，而希望局域網中的其它計算機能訪問intemet ，這時您需要指定如下的mac 地址過濾表：

遠端WEB 管理

本頁設置路由器的web 管理端口和廣域網中可以執行遠端web 管理的計算機的ip 地址。

1 web管理端口：可以執行web 管理的端口號。

2 遠端web 管理ip 地址：廣域網中可以執行遠端web 管理的計算機的ip 地址。

ATTENTION：1、路由器默認的web 管理端口為80，如果您改變了默認的web 管理端口(例如改為88) ，則您必須用“ip地址：端口”的方式(例如http ：//192.168.1.1:88)才能登錄路由器執行web 界面管理。此功能需要重啟路由器才生效。

2、路由器默認的遠端web 管理ip 地址為0.0.0.0，在此默認狀態下，廣域網中所有計算機都不能登錄路由器執行遠端web 管理，如果您改變了默認的遠端web 管理ip 地址(例如改為202.96.12.8) ，則廣域網中只有具有指定ip 地址(例如202.96.12.8) 的計算機才能登錄路由器執行遠端web 管理。如果將遠端web 管理ip 地址設為255.255.255.255，那么，廣域網中所有的計算機都可以登錄路由器執行遠端web 管理。
