Security System Solution視頻監控管理軟件平臺：HY-3000設備管理，提供視頻服務器、附屬設備等的增加、修改和刪除。鏡頭分組管理，將系統中的鏡頭進行分組管理，便于監控管理。用戶

Security System Solution

視頻監控管理軟件平臺：

HY-3000

設備管理，提供視頻服務器、附屬設備等的增加、修改和刪除。

鏡頭分組管理，將系統中的鏡頭進行分組管理，便于監控管理。

用戶權限管理，提供4種用戶類型、255級控制權的用戶管理，包括管理員（包括系統管理和組管理員）、超級用戶、一般用戶和瀏覽用戶，可向用戶分配鏡頭組，可根據用戶的優先級分配控制云臺和球機的權力。

報警聯動管理，可通警報管理設置各種警報和處理方法，提供移動偵測和DI 各種傳感器報警接入。

日志管理，用戶上下線，設備上下線的日志記錄等。

系統概述

現代“HY-3000”平臺，是深圳現代巖昆公司開發的專業的第三代網絡視頻監控管理系統，是一個“開放”的管理系統。以中心管理服務器為平臺，配備周邊的網絡視頻服務器，組成完備的網絡視頻監控系統。

支持標準的TCP/IP設備無縫接入。支持有線網絡的視頻服務器編碼器設備接入；

支持無線CDMA 網絡視頻服務器接入，支持移動EDGE 網絡視頻服務器接入；

支持同類產品接入，同類產品經通訊協議改進之后，可以兼容接入監控系統平臺。其他同行的硬盤錄像機或網絡視頻服務器皆可。

具備RS232/485等多組透明串口，能遠程傳輸數字信息，前端視頻輸入什么字符，在中心或網絡上就能通過“虛擬串口”獲得什么樣的字符。方便外接其他數字處理主機。

多組報警輸入輸出接口，某個設備的報警輸入，可以和系統中任何一個設備的報警輸出聯動到一起，組成一個強大的安全防范網絡。

支持IE 瀏覽器的WEB 方式訪問， 支持專用的客戶端接入觀看視頻， 支持無線PDA 客戶端接入觀看視頻。

強大的網絡連接傳輸功能，能應對各種復雜網絡環境。合理解決了動態IP 連接，DHCP 自動獲取IP 組網，域名解析，子網IP 組網，跨VLAN 、穿防火墻等難題。

錄像及回放管理，提供各種功能的計劃、手動和報警錄像管理。

電子地圖管理

提供虛擬矩陣管理控制功能

提供單畫面、4畫面、9畫面、16畫面視頻實時顯示，雙向語音傳輸，語音廣播。

可連接控制云臺解碼器(球機) 、DI 和DO 輸出、PTZ 輔助開關等。

可連接控制其它RS485/232接口設備, 例：門禁主機、視頻切換矩陣等。

分布式存儲、視頻瀏覽及回放 故障切換服務

平臺的主要優勢：

一、超強的系統整合能力。

除了整合了傳統的模擬視頻矩陣系統、PC DVR系統以及嵌入式DVR 系統外，HY-3000系統還整合了報警主機、數字矩陣、短信主機、PTZ 控制設備、三臺合一系統、GIS 系統等，隨著行業的發展以及系統的完善，越來越多的需求會被整合進來。

二、超強的故障服務能力。

整個系統具有故障服務能力，包括故障發生時的切換服務和故障修復后的系統自愈合能力。如，設備掉線后的自動上線等。

三、超強大的冗余備份機制。 四、超大規模，穩定可靠。

2000多個實際應用案例，可以無限擴展，支持集群管理，最大限度提高系統的穩定性、可移植性和伸縮性。

五、安全可靠的身份認證和權限管理

產品規格如有變動恕不另行通知，圖片僅供參考，以實物為準。 詳情請參閱：http://www.hyundaicctv.com

Security System Solution

支持基于令牌和SSL 協議的集中身份認證，不直接開發數據庫通訊端口，保證身份認證安全可靠。

六、融合了智能識別技術：配合現代公司最新推出的具有車牌識別功能、行為識別功能、、人臉識別功能的DVS 產品，可進行人與物體的區分、車輛信息的監測、人臉圖像的捕捉，對于車輛違章掉頭、違章停車、警戒區域的擅自進入等行為進行跟蹤。智能技術的應用使得網絡視頻監控系統有了更加廣闊的應用空間，對于有效圖像信息的提取有了可靠的保證。

七、人性化、強大的設備管理配置：對任何一種設備，都可以在管理中心進行配置，管理中心可以對指定范圍內的任何設備進行批量的配置，批量的讀取和批量的對比。系統實施的時候，實施人員可以現在管理中心離線配置好所有的設備參數，一次性地對符合條件的所有設備進行設置。系統設置的過程是在后臺運行的，不影響用戶目前的工作。

八、分級管理、分布式構架：軟件具有統一的中心管理服務，采用B/S架構，可以通過任何地方訪問中心管理服務實現對系統所有機構、人員、設備、用戶角色、設備配置、報警關聯策略、自定義任務、電子地圖、流媒體轉發、集中存儲、視訊會議應用服務的集中設置管理，而不是采用相互獨立的管理系統。同時采用分布式的系統構架，可以實現所有信息的共享，確保系統用戶可以在任意點進入。

九、豐富的報警策略管理：系統獨立的報警服務模塊可以定義報警的獲取和分發、報警設置維護、報警關聯規則管理、報警動作管理、報警日志管理和報警搜索查詢，包括報警文字信息、觸發視頻彈出、電子地圖、語音、報警郵件和短消息報警。

全面支持組播：現代“HY-3000”系統中，終端設備、中心管理服務器軟件、移動視頻網關都支持組播，大大節約了網絡帶寬。

網絡安全：系統提供多種授權模式，組網靈活；提供多級用戶權限，層層管理；采用CHAP 認證和DES 加密技術 ，保證命令和數據傳輸?shù)陌踩浴?/p>

1、支持多碼流：

其中最常用的是實時流和存儲流，針對不同服務劃分傳輸碼流，使視頻服務更周到。除此之外，CreMedia5還支持例如“超低流”和“手機流”等專用流。

HTTP 隧道技術：現代“HY-3000”的隧道技術，可以使系統無縫融合到企業網絡的固有安全設置中，系統內設備之間、軟件之間的相互通信可采用HTTP 隧道方式，無需添加新的端口規則，無需改動原有安全策略。

動態域名解析：可以讓系統內設備和組件都使用自己的域名進行組網，使系統不再局限于固定IP 地址的場合，適合ADSL 撥號、車載等應用。

局域網廣播搜尋：利用局域網的廣播報文，集中搜索所有在線設備，進行快速配置，并且能夠進行自動網絡升級。同時設備搜索器的“批量處理”功能，大大縮短了系統構建

支持多種質量控制模式，包括VBR 、CBR 、CVBR1、CVBR2等，編碼規則適應于各種不同場景，視頻壓縮更為靈活。

時間，提高了組網效率。

海量數據檢索：現代“HY-3000”的分頁檢索技術，利用有限網絡帶寬傳輸海量數據，極大的提高了系統的信息統籌能力。

支持白天和黑夜兩套編碼設置，精細處理一天當中不同時刻的場景切換，提供更為體貼的設計。 2、強大的網絡傳輸技術

多重連接可選：TCP/UDP，通過改造網絡通信協議，現代“HY-3000”系統在原有的流暢的UDP 協議基礎上，增加了穩定可靠的TCP 流連接，在網絡惡劣的時候不會出現連接斷開的情況，當視頻在Internet 上傳輸時也不會出現丟包現象。

當出現網絡抖動，比如由于網絡不穩定導致帶寬陡然下降時，現代“HY-3000”平臺獨有的多碼流特性可以將視頻“實時流”自動切換成“超低流”，自適應降低碼率，保證視頻監控的連續性。

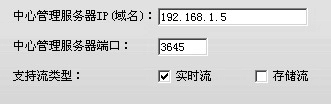

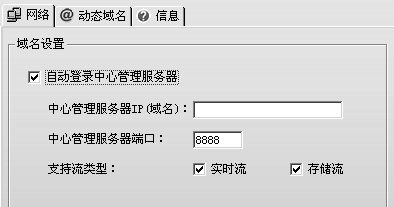

系統內終端設備和服務器組件采用雙向連接，任何一端都可以主動發起網絡連接，雙向連接技術適用于跨網關組網、ADSL 撥號、移動撥號上網等應用場合。

*反向登錄技術

平臺的主要功能說明

產品規格如有變動恕不另行通知，圖片僅供參考，以實物為準。 詳情請參閱：http://www.hyundaicctv.com

Security System Solution

支持標準流媒體點播：現代“HY-3000”的音視頻數據采用標準流媒體格式存儲，內置的VOD 視頻點播子系統可以將存儲文件自動發布到視頻點播服務器，通過客戶端軟件或者IE 瀏覽器可以進行VOD 視頻點播。

3、系統新功能（完備的資源管理能力）

設備分組管理：提供站點分組管理，可以將意義將近的監控站點歸類統一放置，便于查找和控制。同時 “HY-3000”也提供列表式管理，可以一覽系統內所有資源。

雙向透明串口：“HY-3000”中設備之間、設備和客戶端軟件之間存在雙向透明串口，可以用來擴展串口設備，也可以進行數據調試。建立在這項技術上，解碼器外接的監控鍵盤可以控制與之綁定的編碼器云臺攝像機。

強大的電子地圖：提供電子地圖功能，電子地圖存儲在中心管理服務器的數據庫內，客戶端軟件可以在線獲取電子地圖。電子地圖提供視頻顯示、報警顯示，操作人性化。

便捷的報警輸出：監視器軟件界面上提供報警輸出控制面板，方便操作。

動態管理在線資源：系統維護在線設備列表和在線用戶列表，管理員可進行方便管理，例如踢除特定用戶并禁止其再次訪問。

資源使能：資源狀態動態刷新，新入網的終端設備會將自己的狀態自動更新到系統列表，設備狀態一目了然。管理員可以設定系統內資源使能，比如禁止某個特定攝像頭。

完善的日志管理：服務器擁有完善的日志管理和查詢系統，記錄每時刻的工作狀態，便于異常時獲知故障原因。

分布式錄像方式：存儲服務器支持大容量硬盤，支持磁盤陣列，系統內可以分布多個存儲服務器，進行分布式錄像。多種錄像檢索方式，查詢方便，支持在線視頻點播，支持遠程下載。

4、貼切的監控行業應用

編解碼器多對多綁定：利用雙向連接技術，“HY-3000”編碼器和解碼器可以進行多對多綁定，并在電視墻上進行輪跳，綁定設定簡單，利用管理器軟件簡單拖曳即可完成。 “HY-3000”編解碼器可以跨網關綁定。

多對多的聯動方式：“HY-3000”中單一事件可以觸發多個聯動，同時多個事件可以觸發同一個聯動，搭配靈活。

產品規格如有變動恕不另行通知，圖片僅供參考，以實物為準。 詳情請參閱：http://www.hyundaicctv.com

可擴展云臺協議：系統默認支持Pelco-D 、Pelco-P 、索尼、現代、三星的PTZ 協議，保留有擴展接口，新協議可以快速導入。

5、移動視頻監控

移動視頻網關：移動視頻網關是運行在移動運營網絡上的媒體網關軟件，可以將CDMA 終端設備或者Edge 終端設備的音視頻媒體接入到Internet 網絡，整合GSM 、CDMA 、GPRS 等無線網絡的視頻監控應用。

手機監控：手持監控不僅支持CDMA1x 信道，同時也支持移動的Edge 網絡。手機監控軟件可以直接瀏覽CNVS 終端，也可以通過中心管理服務器瀏覽CNVS 列表，并且支持域名登錄。

Security System Solution

向?qū)в押弥笇夁^程。設備管理器可以自動從客服網站下

載最新固化程序進行升級。

車載監控：

對于不在局域網的終端設備，可以利用設備搜索器的

“網絡升級”工具，對其進行遠程升級。遠程設備在線升級

非常利于進行“HY-3000”的遠程維護。

6、精心的用戶操作設計

設備搜索器：設備搜索器軟件可以搜索局域網內的所有

在線設備，進行快速配置，并且能夠進行自動網絡升級。同

時其批量處理功能，大大縮短了系統構建時間，提高了組網

效率。

恢復默認出廠設置 ：終端設備上有硬件復位開關，在設備出現非物理故障時可以使用復位開關重新初始化設備，也可以使用串口進行Reset 。

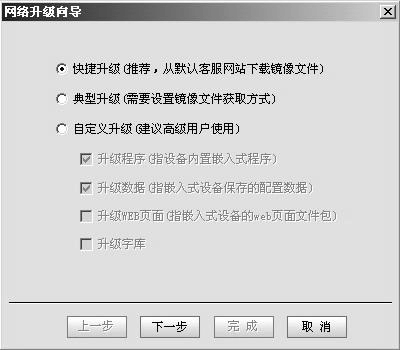

自動網絡升級：終端設備支持多種在線升級方式。對于

局域網設備，可以從設備搜索器主頁面列表找到設備，升級 認證模式簡化組網：站點注冊服務器的簡單認證模式可以簡化組網，無需針對每個設備單獨配置認證權限，大大提

高了監控網絡構建的速度。

產品規格如有變動恕不另行通知，圖片僅供參考，以實物為準。 詳情請參閱：http://www.hyundaicctv.com

Security System Solution

客戶端軟件工具欄：監視器軟件可以快速載入其他客戶

端軟件，在主控面板的工具欄上顯示大圖標快捷按鈕，一鍵

呼出，即時配置即時檢索。

海量數據查詢：利用海量數據傳輸技術，改進了文件檢

索功能，用戶可以毫不費勁地進行大范圍的查詢和檢索。

報警消息提示：如果系統內發生報警事件，除電子地圖模式外，“HY-3000”還可以在監視器軟件主控面板上以滾

動消息的方式提示，點擊消息小窗口可切換到報警事件面板

查看詳細信息。

配置修改提示：更新配置，設置結果會以滾動窗口方式

提示，便利而生動。

配置向?qū)В嘿Y源配置都采用向?qū)Х绞?，步驟分明，具有

友好的操作指導性，并且各種關鍵配置均有快捷方式引導。

參數預覽查詢：“HY-3000”的許多參數設置采用預覽

模式，比如視頻的采集參數，即時設置即時觀看效果，如果

不應用保存，改動將不會生效。

視頻窗口的快捷圖標：在瀏覽視頻的同時提供針對于監

控點的快捷圖標操作，這些圖標位于視頻窗口的左下角，可

以進行手動錄像、音頻控制以及高速抓拍功能。

方便的移動偵測編輯顯示：移動偵測編輯功能得到加強，采用紅綠網格顯示方式，用戶使用鼠標簡單拖曳圈點就可以完成偵測區域的設定，直觀周到。

產品規格如有變動恕不另行通知，圖片僅供參考，以實物為準。 詳情請參閱：http://www.hyundaicctv.com

Security System Solution

視頻遮擋：視頻遮擋可以掩蓋住屏幕上的敏感內容，為專門應用場合提供方便。

1、視頻

編碼：H.264/Mpeg4 性能：100FPS 編碼 格式：D1/CIF/QCIF PC 網絡觀看 解碼器上電視墻觀看 PDA 手機無線上網觀看 5種視頻編碼機制 4種視頻流傳輸 點播視頻和下載視頻

特色：

運營級監控平臺 多級級連結構 資源集中管理 隨時隨地觀看 有線無線相統一 數字模擬相結合 分布式海量存儲 支持各種網絡接入 眾多用戶同時在線 PDA 手機無線觀看 最新視頻壓縮算法

2、網絡

支持局域網IP 使用 支持DHCP 自動獲取IP 支持PPPoE 撥號動態IP 支持動態域名 支持第三方域名

系統功能

Http 隧道透傳技術，解決跨網關問題 內置標準協議棧 內置WEB 服務器

產品規格如有變動恕不另行通知，圖片僅供參考，以實物為準。 詳情請參閱：http://www.hyundaicctv.com

Security System Solution

支持BS/CS混合使用模式 可靠傳輸協議 適用于任何網絡環境 3、報警

多組開關量I/O接口 多組串口，RS485，RS232 外接設備報警 畫面移動幀測功能 網絡遠程控制繼電器輸出 4、聯動

16種系統定義事件 13種系統定義任務

“事件”發生聯動執行“任務” 5、錄像 5種錄像方式

手動快放/慢放客戶端PC 錄像 手動在存儲服務器錄像 時間計劃自動在服務器錄像 事件發生，聯動在存儲服務器錄像 設備自帶IDE 硬盤本地錄像 錄像管理： 按時間段查詢查詢、 按存儲位置查詢

按觸發錄像的事件類型查詢 網絡點播、網絡下載、 回放 多窗口回放

過期錄像文件自動刪除/覆蓋

磁盤空間不足，自動刪除/覆蓋早期文件

6、用戶管理 用戶分4類管理 管理員 高級用戶 普通用戶 訪客用戶 觀看權，任意分配 控制權，分64等級 支持1028用戶帳戶

支持相同帳戶、不同帳戶20000人同時在線 支持組播和中心轉發視頻流傳輸模式

產品規格如有變動恕不另行通知，圖片僅供參考，以實物為準。 詳情請參閱：http://www.hyundaicctv.com

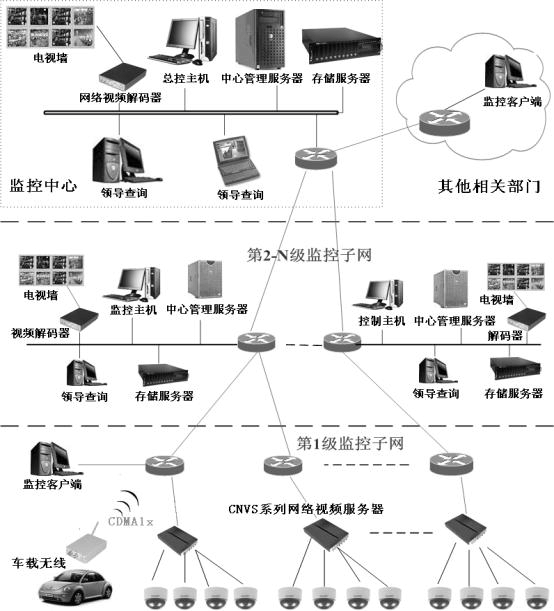

7、監控系統平臺豐富多樣，功能全面 運營型監控系統

承載超過50000個監控點

多級系統級聯軟件功能并行、獨立；

實現目錄服務(級聯) 、資源管理、用戶管理、存儲、流管理、聯動管理等功能各自獨立的系統結構。模塊式結構，多極管理

隨著網絡的普及和帶寬的改善，以及視頻壓縮算法的提升，網絡視頻監控，必將成為監控系統的主流。

視頻接入更豐富，趨向移動式，無線化。

系統要求：

服務器端運行環境： 配置要求：

CPU ：主頻2.8GHz 內存：512M

硬盤：120G (可根據實際需要擴展) 操作系統：Microsoft Window 2000 SP4 Microsoft Windows XP 數據庫：Microsoft SQL Server SP3 網絡環境：100M 局域網，百兆交換機

客戶端運行環境 配置要求

CPU ：主頻2.4GHz 內存：512M 硬盤：80G 顯卡：64M 顯存

操作系統：Microsoft Windows 2000 SP4 (推薦) Microsoft Windows XP 網絡環境：100M 局域網，百兆交換機
