DALI 轉換板控制器功能簡介

1、232->DALI：標準串口信號轉DALI 信號（協議格式可自定義）。

2、485->DALI：485通信模式，協議格式可自定義。

3、能實現所有DALI 命令的轉換，同時可以兼容后續擴展命令。

4、DALI信號符合DALI 標準。

5、有DALI 傳輸接收幀錯誤判別，保障數據傳輸正確。

6、有過流保護(500mA電流)，總線電壓過低檢測保護(<10v故障保護)。

7、總線能最大帶64個子模塊，空閑時母線壓降不大于2V(總電流<180mA時)。

DALI 轉換板控制軟件使用說明

在DALI 控制系統機中需要安裝DALI 調光系統的控制軟件，圖1所示的DALI 可視化圖形操作界面，它符合IEC929附錄E 的有關要求，利用這個控制軟件，PC 機可以通過RS232C 串行總線、485通信和DALI

電子鎮流器之間完成數據通信和調光控制功能。

(圖1)

1、 【通信端口選擇】，包括控制模式選擇，串口通信選擇和串口波特率選擇。

1.1 控制模式選擇：DALI-CTROL、DC-CTROL和485-CTROL

DALI-CTROL: 232->DALI控制模式，可以對連接的DALI主控模塊 進行所有的DALI命令操作，可以對連接在主控模塊上

的(最大64個)DALI從單元進行控制。

DC-CTROL: 232->DC控制模式，可以通過軟件控制輸出0-10V電壓，

也可以按設定時間自動調節電壓。詳細看DC-CTROL控

制界面。

485-CTROL: 485->DALI控制模式，可以通過485通信控制主控模塊，

然后控制連接在主控模塊上的DALI從單元，通過485

協議的擴充，可以連接多個的主控模塊，從而擴大DALI

系統的控制距離和規模。

2、【主控模塊選擇】，這是在485-CTROL模式下，對485模塊進行編址和控制，選中

相應的地址，就控制對應的地址的485模塊。通過廣播模式可以同時控制所有的485模塊。

3、【主控制頁面】， 包括DALI控制頁和DC(0-10V)控制頁，通過在【通信端口】中

的DALI-CTROL和DC-CTROL模式選擇中切換。

DALI控制頁：包括‘基本操作’、‘整流器參數’、‘組地址操作’、‘場景操作’、‘參數設置’、‘直接命令’和‘燈亮度曲線’。

3.1 ‘基本操作’

3.1.1 單元狀態信息：

顯示DALI單元的工作狀態信息，在‘單元’地址模式下，可以讀取到已分配地址的單元的狀態信息。

BALLST: 該地址DALI單元是否存在(等于‘1’存在)

LAMP_FAILURE: 該地址DALI單元是否故障(等于‘1’發生故障)

LAMP_ARC_POW: 該地址DALI單元是點亮(等于 ‘1’ 點亮)

LIMT_ERROR: 設置的亮度等級超過DALI單元限定的值(等于‘1’錯誤) FADE_READY: 該地址DALI單元是否處于亮度漸變狀態(等于‘1’是) RESET_READY: 該地址DALI單元是否處于復位狀態(等于‘1’是)

POWER_ FAILURE: 該地址DALI單元是否處于關閉狀態(等于‘1’是)

3.1.2 地址模式：

單元：短地址模式，對已分配地址單元(0－63)進行控制

組：組控制模式，對在同一組(0-15)的單元進行控制

廣播: 廣播控制模式，對所有單元控制

3.1.3 調光控制：

按單元，組和廣播等地址模式對連接的單元進行直接功率控制

(1-254)、單步調光、Fade Time（燈亮度漸變時間）控制，開燈和關燈控制。讀取控制，只有在單元模式下，才可以讀取0-63單元地址的功率等級、Fade Time 的值和狀態信息。

3.2 ‘整流器參數’

這是DALI單元的工作參數，可以讀取和下載相應單元的參數，只有在‘基本操作’頁面中選擇了‘單元’地址模式才能有效操作。

3.3 ‘組地址操作’

通過該頁面可以配置和讀取單元的組地址，同時也可以清除該單元組地址。只有在‘基本操作’頁面中選擇了‘單元’地址模式才能有效操作。

3.4 ‘場景操作’

通過該頁面可以配置和讀取單元的場景參數（即亮度等級，00表示：關閉 ；1-254 表示：對應亮度等級），同時也設置(通過按 場景-1 到場景-16 按鈕)選定的單元墻景。只有在‘基本操作’頁面中選擇了‘單元’地址模式才能有效操作。

3.5 ‘參數設置’

通過該頁面可以配置和讀取單元的短地址，同時也可以清除該單元短地址。只有在‘基本操作’頁面中選擇了‘單元’地址模式才能有效操作。先讀取地址狀態，如

果是新單元，則按照新分配地址模式分配地址（在新地址中輸入(00-3F)單元地址）；如果是已分配地址的單元，則可以更改和刪除單元地址，在原地址中輸入原來單元地址，在新地址中輸入更改單元地址（00-3F），若輸入FF則表示刪除單元地址。

3.6 ‘直接命令’

通過該頁面是直接命令轉換，通過輸入橋命令（DALI命令格式：狀態查詢，單向命令，雙向命令等），地址或特殊命令（DALI地址數據或特殊命令）和命令或數據(控制參數或數據)三個參數，通過命令解析發送相應的DALI標準命令，在該也面可以調試所有的DALI命令。批處理命令同過在左邊的編輯框按照（橋命令 地址或特殊命令 命令或數據格式: 12 FF 30），那么在右邊的編輯框中會顯示響應的返回信息，方便調試和測試。

3.7 ‘燈亮度曲線’

通過該頁面是可以按延時時間(滑動條調節)自動循環更改燈的亮度等級，也控制控制在限定的亮度等級范圍內（Min 最小亮度范圍，Max 最大亮度范圍），按設定的延時時間自動循環調節。

DC(0-10V)控制頁：包括‘基本操作’、‘0－10V電壓控制參數’和‘燈亮度曲線’。

3.8 ‘基本操作’

通過該頁面可以控制DALI模塊輸出0-10V的直流電壓，從而控制0-10V輸入的整流器。

3.9 ‘0-10V電壓控制參數’

通過該頁面可以控制DALI模塊輸出的直流電壓的最大和最小電壓，和電壓變化時間， 也可以讀取到控制模塊中的相應控制參數。

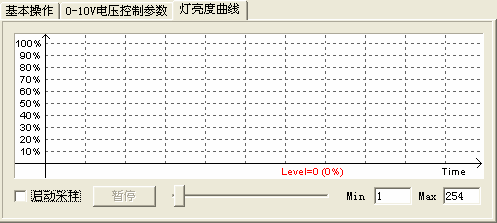

3.9 ‘燈亮度曲線’

通過該頁面是可以按延時時間(滑動條調節)自動循環輸出0-10V電壓，也控制控制在限定的電壓范圍內（Min 最小電壓度范圍，Max 最大電壓范圍），按設定的延時時間自動循環調節。

4、【模塊單元狀態】

左邊顯示狀態欄可以顯示連接在主控模塊中的DALI單元(0-63)的狀態（是否連接，故障，開關，功率等級燈信息）

‘自動循環檢測’可以按設定時間(單位秒)循環檢測DALI單元的狀態，同時在右邊的單元狀態顯示。

‘集中場景設置’可以按設定時間(單位秒)，自動從設定起始場景變化到結束場景。并循環調節。
