使用說明

一 模塊配置

模塊要工作在最佳狀態時要進行必要的配置方可進行工作，對模塊進行配置時短消息必須以”GPRS ”字樣開頭，并且需要進行系統解鎖，否則不會進入配置狀態，并且需要進行非配置短信傳輸時不能用”GPRS ”開頭。

1.1 系統解鎖：系統配置需要在發送“GPRS 系統密碼=****,”密碼正確后回復系統解鎖信息。系統解鎖后10min 內配置有效。系統默認密碼1234。要修改系統密碼需在解鎖時間內發送GPRS 修改密碼=****，可以修改密碼, 密碼位數1-4位不限。

1.2 主從模式配置：發送“GPRS 主從模式=1,”可配置模塊為主機（透?jìng)髂Ｊ剑?。?dāng)模塊接收到數據后直接將數據發送到串口，串口接收到數據也將直接通過網絡發送給客戶端，主模式不能向外傳輸短信。只有工作在從機模式下（GPRS 主從模式=0,）方可進入GSM 短信模式或GSM 短信 GPRS數據傳輸模式。

1.3 GPRS 鏈接：發送“GPRS 在線模式=0,”，返回“GPRS 在線模式 0 離線”，為GSM 短信模式，不能進行GPRS 數據傳輸，也不尋找服務器；發送“GPRS 在線模式=1,”，返回“GPRS 在線模式 1 在線”，設置為GPRS 數據傳輸模式。 GPRS 數據傳輸模式時有新的短信將在數據傳輸?shù)拈g隙送達。在連續進行GPRS 傳輸數據時可能影響短信的接收及時性。

1.4 設備編號注冊：設備編號是為了能讓客戶端正確識別模塊，加入的識別碼，一般是設置所使用卡的號碼，便于記憶。發送“GPRS 編號=1222333，”可設置模塊編號，其中13366787351為舉例編號，“，”為結尾符。設置完后每次向客戶端傳送數據會在數據包前面加入編號，例如模塊傳輸數據“123”，電腦通過TCP 客戶端收到的數據將是“(ID13366787351)123”。

在特殊情況下可以設置“GPRS 包頭=0，”，此時模塊傳輸?shù)臄?shù)據將包前面將不再有（ID*****）的標示，例如模塊傳輸數據“123”，電腦通過TCP 客戶端收到的數據將是“123”。

1.4.1 通訊模式：發送“GPRS 通訊模式=1,”可配置為浙江省協議模式。 配置GPRS 通訊模式=0,為常規通訊模式, 常規通訊模式1.4.2和1.4.3項無效；模塊出廠默認為常規模式。

1.4.2 浙江省協議編號配置：浙江省協議編號配置只適合在使用浙江省協議適用地區， 發送“GPRS 編號=920401820000，”可設置模塊編號，其中92地市碼，04為區縣碼， 8201為主站（終端）地址（實際為182），0000為命令序號，“，”為結尾符。設置完后每次向客戶端傳送數據會在數據包前面加入編號，例如68 92 04 82 01 00 00 68 00 14 00 68 32 00 32 00 68 C9 04 92 82 01 00 02 70 00 00 04 00 57 16 F4 16。

1.4.3 測量點號：設備側量點號是指浙江省協議內套的376.1協議內的地址，共2個字節，發送“GPRS 測量點號=010314，”可設置模塊測量點號地址，（浙江省協議位置如紅字所示68 92 04 82 00 00 00 68 00 14 00 68 32 00 32 00 68 C9 04 92 82 00 14 02 70 01 03 04 00 5B 16 F8 16）。默認值為000000。

1.5 移動網關注冊：模塊默認移動網關為“CMNET ”，如果是專用網關可以發送“GPRS 移動網關=XXXXXXX，”進行修改，“，”為結尾符。

1.6 移動用戶名密碼設置：模塊默認自動獲取用戶名和密碼。需要使用指定用戶名和密碼可以發送“GPRS 用戶名=XXXXX，”， “GPRS 密碼=XXXXX，”分別設置，要自動獲取時需要設置為“GPRS 用戶名=0，” “，”為結尾符。

1.7 客戶端網址：發送“GPRS 網址=116.225.195.253,”配置客戶端網址，116.225.195.253為舉例網址。

1.8 域名解析：對于動態IP 地址的客戶端，可以使用域名解析模式與客戶端綁定，發送“GPRS 域名=fightout.gicp.net,”配置客戶端網址，fightout.gicp.net 為舉例域名，域名長度小于32個字符，并且必須是全英文字符。不用域名解析功能時應配置為“GPRS 域名=0,”，將使用客戶配置的網址，有域名配置將優先進行域名解析，并按照解析的域名尋找主機。

1.9 客戶端端口：發送“GPRS 端口=1234,”配置客戶端端口，1234為舉例端口

1.10 心跳配置：GPRS 使用的無線通信，因?yàn)橘Y源問題必須有一定數據進行交換保持模塊在線狀態，發送“GPRS 心跳時間=40,”，可設置心跳時間為40s ，可根據當?shù)鼐W(wǎng)絡情況配置，設置間隔太短將增加數據流量（即費用）。

1.11 波特率配置：發送“GPRS 波特率=1200,1,2,”配置為波特率1200，1位停止位，2代表偶校驗；發送“GPRS 波特率=9600,1,0,"”配置為波特率9600，1位停止位，0代表無校驗。如果最后一位為1，則代表奇校驗。

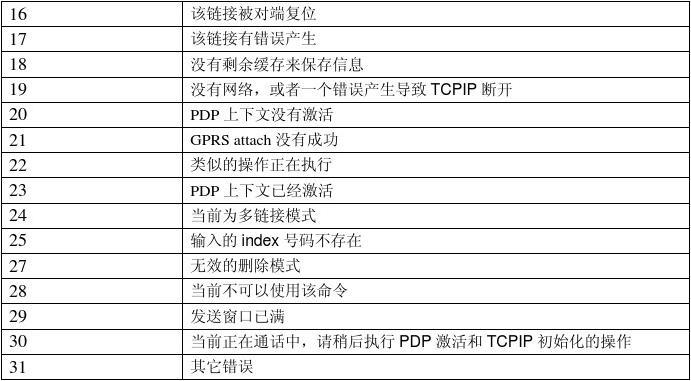

1.12 配置查詢:向模塊發送短信“GPRS 查看數據”，模塊可以用短息方式返回項目除

二 綜合配置

向模塊發送

GPRSS@CMNET@100.660.100.100@9006@13733169999@120@@180@好 或發送：GPRSO@

終端GPRSS@CMNET @10.66.10.1@9006@13733169999@120@G/N@**@??@

三 配置查詢

例如發送“GPRS 心跳時間？”

心跳查詢可發送“GPRS 心跳時間”到模塊可以返回當前心跳配置情況，同樣方法可以查詢其它配置例如單獨查詢GPRS 在線模式，可以發送“GPRS 在線模式？”模塊即可返回“GPRS 在線模式 1 在線”信息。

四 從機模式通訊協議

默認數據格式 9600 無校驗，一個起始位，一個停止位。

通過短信查詢“GPRS 主從模式”回復“GPRS 主從模式 00 從機”表明當前模塊工作在從機模式，從機模式按照以下格式進行通信 模塊只為從機使用（以下用從機表示）。其它設備對GSM 模塊主動要數據稱為主機。 4.1 主機要數 4C 57 B1 0D

4.2 從機回?cái)?shù) 4C 57 A2 0D 表示 沒有數據

4.3 從機回?cái)?shù) 4C 57 B3 MUN（固定1字節數據長度）TIME(固定5字節分別是年月日時分) HAOMA （電話號碼6字節） 數據(最大140字節) CRC OD CRC 是從MUN 開始到crc 前面的無符號數相加校驗和 MUN 數據長度是從MUN 開始到最后

例如：4C 57 B3 10 09 11 05 16 25 01 59 21 00 85 26 00 31 C1 0D 4C 57是起始碼；

B3是關鍵字；

10是16進制的數據長度； 09是時間的年即2009年； 11是時間的月； 05是時間的日； 16是時間的時； 25是時間的分；（即2009年11月5日16時25分） 01 59 21 00 85 26是發送方電話號碼； 00 31 是數據（手機發送的是“1”） C1 是校驗字； 0D 是結束碼。

4.4 主機發數 4C 57 A4 MUN （數據長度） HAOMA （電話號碼） 數據(最大140字節) CRC OD

例如：4C 57 A4 0D 01 37 64 04 01 47 75 35 53 8B 7D 0D

4C 57是起始碼；

A4是關鍵字；

0D 是16進制的數據長度；

01 37 64 04 01 47是對方號碼；

75 35 53 8B 是數據（手機顯示的是“電壓”）

7D 是校驗字；

0D 是結束碼。

4.5 從機回?cái)?shù) 4C 57 A5 0D 表示校驗成功

4.6主機發數 4C 57 A6 0D 表示校驗成功，gsm 可以將數據刪除

GPRS 為從機使用（以下用從機表示）。其它設備對模塊主動要數據稱為主機。

4.7 主機要數 4C 57 A1 0D

4.8 從機回?cái)?shù) 4C 57 A2 0D 表示 沒有數據 4.9 從機回?cái)?shù) 4C 57 C3 MUN（數據長度兩字節, 高字節在前，低字節在后，16進制數據） 數據(最大512字節) CRC OD

例如（如果舊的數據沒有被讀取，新的數據在40s 后將被取代） 4.10 主機發數 4C 57 C4 MUN （數據長度兩字節, 高字節在前，低字節在后，16進制數據） 數據(最大512字節) CRC OD

例如4C 57 C3 00 09 31 32 32 33 34 FC 0D 數據位12234或31 32 32 33 34

4.11 從機回?cái)?shù) 4C 57 A5 0D 表示校驗成功

4.12主機發數 4C 57 A6 0D

表示校驗成功，模塊可以將數據刪除

五 通訊輸出與供電

模塊采用USB 接口供電與數據交換，一般默認為RS485模式通訊。如下圖

5.1 定義最左為第1腳，依次為2,3,4腳。

5.2 第1腳位電源正輸入9~12V，峰值電流500mA 。

5.3 第2腳電源地（GND ）。

5.4 第3腳 485A 。

5.5 第4腳 485B 。

注：本USB 插口不能和電腦USB 兼容。

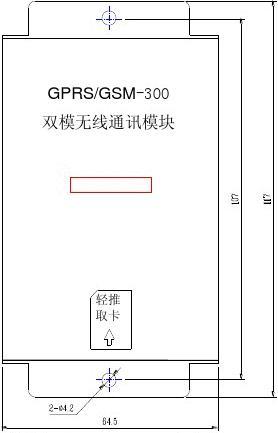

六 外形與安裝
