實驗八 DNS服務器安裝和配置

一、實驗?zāi)康模?/p>

1、理解DNS 域名空間的層次結構；

2、通過實驗，理解DNS 域名解析的相關概念與工作原理，掌握在Windows 2003下DNS 服務的安裝與配置；

3、掌握DNS 服務器測試方法。

二、實驗設備及環境：

1、安裝Windows server 2003的計算機（在VMARE 虛擬機中安裝）；

2、局域網環境；

3、Windows server2003系統光盤。

三、實驗所需理論知識：

1、什么是DNS ？

DNS是域名系統（Domain Name System ）的縮寫，它允許用戶可以使用友好的名字來代替難以記憶的數字——IP 地址來訪問Internet 上的主機。在Internet 上域名與IP 地址之間是一一對應的，域名容易記憶，但是域名無法直接訪問網站，必須把域名轉換成IP 地址才能訪問到網站，負責這個轉換工作的就是DNS 服務器。

2、DNS 的域名結構

以下以www.wanfang.edu.cn. 完整域名結構為例，從圖中可以看出，一個完成的域名結構呈現樹形拓?fù)?。分為根域，頂級域，一級域，二級域，三級??處于域名最底層的我們稱為主機名，主機名是FQDN 的最左端部分，例如www 就是wanfang.edu.cn 域內的web 服務器主機名。

3、DNS 域名解析過程如圖

4、DNS 服務器的區域類型 Windows 2003 的DNS 服務器支持三種區域類型：

（1）主要區域

該區域存放此區域內所有主機解析數據的正本，其區域文件是一個文本文件。當在 DNS 服務器內創建一個主要區域和區域文件后，這個 DNS 服務器就是該區域內的主域名服務器了。

（2）輔助區域

該區域存放區域內所有主機解析數據的副本，這份數據是從“主要區域”利用區域傳

送的方式復制過來的，創建了輔助區域的 DNS 服務器一般稱為為輔域名服務器（從域名服務器）。

（3）根區域，根區域文件默認保存了13臺根域名服務器的解析地址。默認存在

四、實驗任務：

任務1：Windows2003下安裝DNS 組件；

任務2：配置DNS 服務器實現域名解析；

◆ DNS服務器的IP 地址：192.168.1.70

◆ DNS服務器的子網掩碼：255.255.255.0

◆ DNS服務器要創建的區域名為：test.com

◆ 需解析的主機PC1的IP 地址為：192.168.1.70

◆ 相應的區域名為：dns.test.com

◆ 需解析的主機PC2的IP 地址為： 192.168.1.71

◆ 相應的區域名為：www.test.com

任務3：使用nslookup 命令測試DNS 服務器。

五、實驗步驟：（以下步驟僅供參考，請每位同學獨立完成該實驗內容）

㈠安裝DNS 組件

1、安裝server2003 并為DNS 服務器配置IP 地址、子網掩碼、默認網關與DNS 地址（此DNS 地址為服務器的IP 地址，即192.168.1.70）

2、DNS 服務組件的安裝

⑴打開控制面板（“開始”－“設置”－“控制面板”－“添加/刪除程序”－“添加/刪除Windows 組件”－“網絡服務”）。

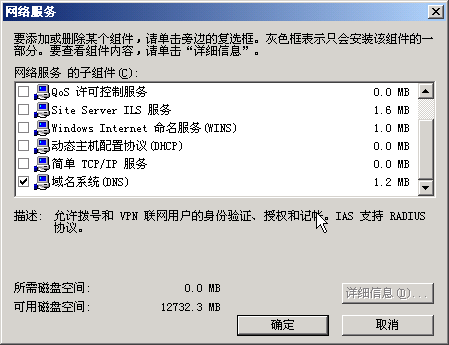

⑵選中“網絡服務”，單擊“詳細信息”按鈕。打開“網絡服務”對話框。

⑶選中“域名系統（DNS ）”復選框，單擊“確定”進行DNS 組件的安裝，安裝過程中需要插入2003系統光盤。

㈡DNS 服務器的配置

1、添加正向解析區域，實現域名到IP 地址的解析

⑴ 右鍵我的電腦－【管理工具】－【DNS 】（或從控制面板中選擇管理工具-DNS ，打開DNS 管理控制臺）

⑵ 添加【正向查找區域】。右鍵單擊【正向查找區域】，單擊【新建區域】-【新建區域向?qū)А俊?/p>

單擊【下一步】，因為本服務器是主域名服務器，所以區域類型選擇【主要區域】，如果作為輔助域名服務器，則選擇【輔助區域】。

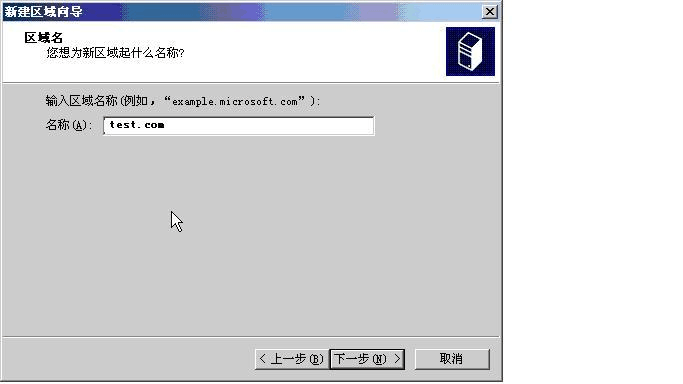

(3) 單擊【下一步】，輸入?yún)^(qū)域名稱【test.com 】，注意此域名為本區域內所有主機域名的共同后綴。

(4)單擊【下一步】，創建該區域?qū)?yīng)的區域文件，區域文件名后加.dns 作為文件名，如【test.com.dns 】。

(5)單擊【下一步】，完成區域的創建。

2. 創建反向解析區域。

反向查找區域不一定非要創建，但是創建它，可以使用NSLOOKUP 工具來診斷你的DNS 服務器故障。同時可以實現IP 到域名的反向解析

⑴ 右鍵單擊【反向查找區域】，單擊【新建區域】，按【新建區域向?qū)А繂螕簟鞠乱徊健?/p>

⑵ 在“反向查找區域”對話框中，在此輸入用來標識區域的“網絡ID 為“192.168.1”，反向查找區域文件的名稱就會自動產生

⑶ 單擊【下一步】，創建區域文件【1.168.192.in-addr.arpa.dns 】。

⑷ 單擊【下一步】，單擊【完成】，完成【反向查找區域】的創建。這樣你就擁有了兩個區域，正向查找區域和反向查找區域。

3. 創建記錄

⑴ 在正向查找區域test.com 中創建主機記錄即A 記錄

A 記錄：將主機名與IP 地址關聯起來，實現域名到IP 的映射。

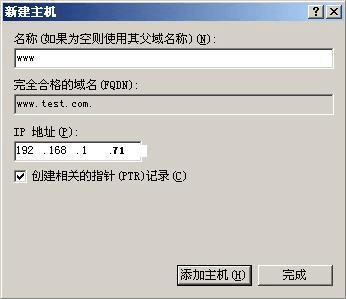

右擊【test.com 】，單擊【新建主機】，輸入名稱【W(wǎng)WW 】，IP 地址【192.168.1.71】，即成功地創建了主機www.test.com

。

在名稱中輸入相應的主機名（WWW ），輸入對應的IP 地址，并選擇“創建相關的指針（PTR ）記錄”，系統會自動在反向查找區域內創建指針記錄即IP 到域名的映射。

同樣的添加dns 主機的A 記錄，實現dns.test.com 到 192.168.1.70的映射。

（2） 創建別名CNAME 記錄

CNAME 記錄：允許為一個IP 地址額外添加一個域名。

我們已經添加了一臺WWW 服務器，現在這臺服務器又作為FTP 服務器，我們要給它另起一個名稱。 右擊【test.com 】，選擇【新建別名】，在別名欄填入【FTP 】，因為是同一個域，不能填全名，在下一欄中填入目標主機的FQDN 【www.test.com 】。再單擊【確定】即可。

通過以上步驟，我們在正向搜索區域創建了兩條記錄。

（3） 設置反向查找區域記錄

右擊【反向查找區域】，選擇【新建指針】，主機IP 號為192.168.1.71，主機名為www.test.com ，單擊【確定】則建立了一個IP 地址到域名的PTR 記錄。

4、 DNS測試

選擇【控制面板】的【管理工具】的【服務】，可停止/啟動DNS 服務。DNS 安裝完成后，已自動啟動。

下面我們檢測DNS 服務器運行是否正常。

單擊【開始】－【運行】，輸入CMD 命令，進入命令提示符下，輸入NSLOOKUP ，我們注意到它的Address 是192.168.1.71，域名是www.test.com 。使用nslookup 實現正反向的域名解析。

六、思考題：

1、DNS 的配置與管理

①在一臺服務器上安裝DNS 服務器；

②配置DNS 服務器，創建student.com 正向查找區域；

③新建主機WWW ，IP 為10.1.1.1，別名為ftp ，指向www ，MX 記錄mail ，IP 為10.1.1.2； ④創建student.com 反向查找區域；

⑤用nslookup 測試DNS 能否正常工作。

2、根據以上配置，你能否用自己的語言描述一下DNS 的域名解析過程

3、如果現在不僅要求局域網主機能夠解析本區域內的域名，還要求能夠訪問外網域名，怎么做？
