非常感謝您使用我們的產品，網絡攝像機是我公司獨立研制的基于網絡的視頻監控產品，在您使用本公司產品前，敬請仔細閱讀本產品說明書。

物品清單 第一章 產品概述 1.1 網絡攝像機簡述 1.2 產品特點 第二章 產品參數 2.1 網絡攝像機 2.2 無線網絡攝像機 2.3 紅外防水網絡攝像機 第三章 物理描述 第四章 產品安裝 4.1 OS系統要求 4.2 安裝注意事項 4.3 安裝網絡攝像機 4.4 網絡攝像機連接方式 4.5 瀏覽網絡攝像機主頁 第五章 配置指南 5.1 概述 5.2 基本配置 5.3 高級配置 5.4 錄像 5.5 回放

第六章 遠端訪問圖像設置6.1 靜態IP 訪問 6.2 動態IP 訪問 第七章 附錄 保修說明 保修服務申請表

目 錄

2 3 3 3 4 4 5 6 7 8 8 8 8 9 11 13 13 13 23 26 27 28 28 28 32 33 34

物品清單

打開網絡攝像機包裝后，請檢查其所有內件物品。如有任何損壞或缺失，請及時與你的銷售商聯系。

內件產品如下：

一臺網絡攝像機 一個12V 電源適配器 一條I/O端口連接線 一張光盤 一個網絡攝像機支架 一個固定光圈鏡頭（選配）

2

第一章 產品概述

1.1 網絡攝像機簡述

本網絡攝像機是將傳統攝像機與網絡技術相結合的新一代攝像機，它將聲音和影像通過網絡傳輸?shù)竭h(yuǎn)端，遠端的瀏覽者無需用任何專業軟件，只要使用標準的網絡瀏覽器(如"Microsoft IE 或Netscape), 就可以實現實時的視頻監控。

1.2 產品特點

安裝簡便，易于使用

您只需將網線直接插入本機的網絡端口，在Microsoft IE或NETSCAPE 的瀏覽器中輸入本機的IP 地址后即可使用。

高畫質顯示

本機采用MPEG 4視頻壓縮技術，畫質清晰，最高達到D1效果。在10M/100M網上實時傳播，速度最高可達30幀/秒。

開放的標準環境 管理簡單 支持TCP/IP網絡、SMTl 、HTTP 、動態域名和其它的相關網絡協議。

您可以使用標準的WEB 瀏覽器，直接通過WEB 頁面來配置和管理本機，本機還可以通過廣域網絡進行直接升級或者手動下載升級文件進行升級。

應用范圍廣泛

本機通過網絡來傳輸實時圖像，大大增強了傳統閉路監控系統的性能。用戶可以在任何時候任何地方訪問實時圖像或控制本機。根據此特性本機可被廣泛應用于：產品演示及展播，交通監控，銀行監控，停車場，工廠監視，工業監控，可視安全系統，圖像獲取等等方面，它還允許在預定時間或事件發生時的圖片，發送到指定的E-mail 郵箱中。

支持云臺設備連接

通過本機的I/O端口，將云臺設備與其相連，以調整和控制攝像機的方向、鏡頭的變倍和聚焦。

安全性 本機設有二層安全機制，管理員可以設定訪問者的身份和權限。

3

第二章 產品參數

2.1 網絡攝像機

4

2.2 無線網絡攝像機

5

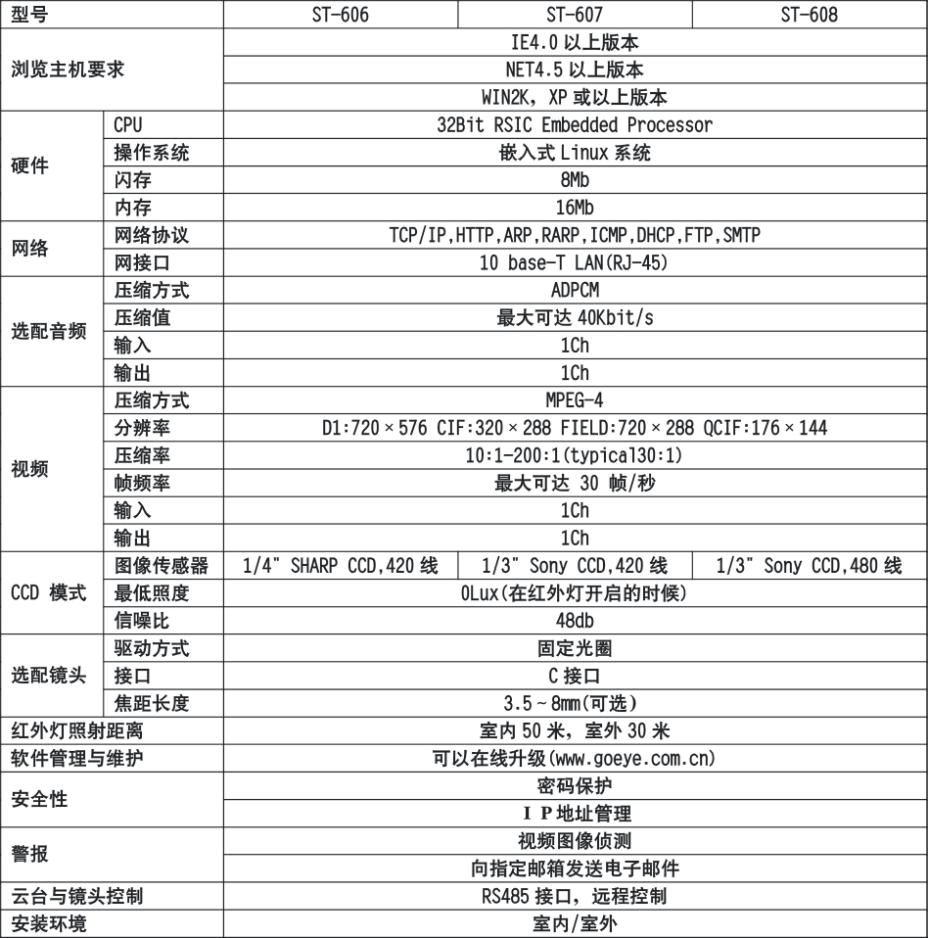

2.3 防水紅外網絡攝像機

6

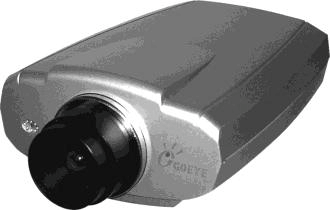

第三章 物理描述

前面板

后面板

7

第四章 產品安裝

4.1 OS系統要求

操作系統：Windows 2000或Windows XP

網絡協議：TCP/IP

網絡接口：適用于所用網絡連接的10/100M網卡的平臺

瀏覽器：Internet Explore或Netscape Navigator

4.2 安裝注意事項

請仔細閱讀并了解所有的安全指示后再安裝。

網絡攝像機和無線網絡攝像機一般要求安裝在室內，如果長時間暴露在日光或其他強光照射的地方, 會使外殼加速老化而縮短使用壽命。 保證周圍環境干燥通風，不要安放在潮濕的地方。請將本機安放在安全的地方。如果跌落，會造成損壞。 請使用符合要求的輸入電源（輸入交流220V ，輸出直流12V/1A）。不要將電纜和網線安置在易被人觸碰的地方，以免發生絆倒。 清潔本機時，請先斷電。不可使用化學品及氣霧劑清洗，只可以使用濕布擦拭即可。 如果發生下列情況，請將本機送交合格的維修人員維修：

1）當電源線或插頭破損時

2）當有液體滲入時；

3）跌落損壞時；

4）通過根據操作指示進行設置，調試后仍不能正常工作時；

5）在運行中突然出現不正常狀態時。

4.3 安裝網絡攝像機

第一步：將本網絡攝像機所配備的支架固定在需要安裝的地方；

第二步：將固定光圈鏡頭安裝在網絡攝像機上，將安裝好鏡頭的網絡攝像機安 裝在固定好的支架上；

第三步：將交叉網線和插入網絡攝像機的LAN 端口；

第四步：如網絡攝像機與云臺（解碼器）相連，將其配備的I/O端子線插入I/O 端口，并連接好云臺（解碼器）；

第五步：接通電源。

8

4.4 網絡攝像機連接方式

4.4.1 直接連接到PC 機（通過交叉網線）

此連接方式只需要對PC 機及網絡攝像機進行基本配置就可以瀏覽頁面，配置 如下：

1）如圖示所示，用交叉網線將PC 機與網絡攝像機正確相連。

2）設置PC 機網卡為靜態IP 地址及子網掩碼。例如IP 地址192.168.1.127, 子網掩碼255.255.255.0, 網關為192.168.1.1

3）在PC 機瀏覽器地址欄內輸入網絡攝像機的默認IP 地址“http://192.168.1.126

”后，點按“回車”鍵。

4）在登陸框中輸入用戶名為“admin ”，密碼無。

4.4.2 通過HUB/Switch連接局域網

9

此連接方式只需要對PC 機及網絡攝像機進行基本配置就可以瀏覽頁面，配置如下：

1）如圖示所示，正確連接網絡攝像機。

2）設置PC 機網卡為靜態IP 地址及子網掩碼。例如IP 地址192.168.1.127, 子網掩碼255.255.255.0, 網關為192.168.1.1

3）在PC 機瀏覽器地址欄內輸入網絡攝像機的默認IP 地址“http://192.168.1.126”后，點按“回車”。

4）在登陸框中輸入用戶名為“

admin ”，密碼“無”。

4.4.3

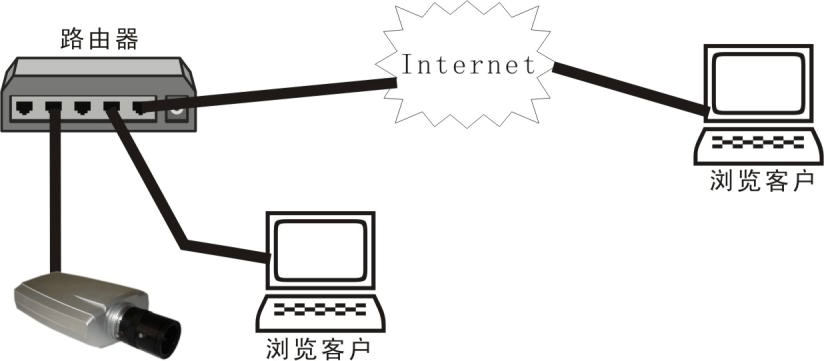

通過HUB/Switch/路由器連接廣域網

連接方式1：

連接方式2：

注：如果采用ADSL 方式上網，路由器需與Model 相連。

此連接方式需要對PC 機、網絡攝像機和路由器進行配置，配置如下：

1）如圖示所示，正確連接網絡攝像機。

10
