一、 安全設計原則：
安全設計是對APN 接入給警務、銀行等特殊系統時考慮的重點因素，也是系統設計中最為重要的一環，但安全隱患除了技術因素，也包含很多人為因素，管理因素。要做到對用戶數據的全面保護，安全設計就從來不是孤立的，而是從各個層次的全面保障。
所以本系統方案在設計之初，就分別從業務層面、用戶層面、系統層面、網絡層面、外部層面多方面，考慮并設計安全方案。以下分別從各方面一一介紹。
二、 終端客戶對接APN 網絡拓樸：
三、 客戶手持式設備系統業務流程：
客戶手持終端發起PDP 激活請求，并帶上APN ；
1、SGSN 收到終端的激活請求后，檢查激活請求的合法性，如果合法則向GGSN 請求
PDP 激活；
2、GGSN 收到PDP 激活請求后，根據APN 分析需要對用戶進行認證/IP地址分配的
Radius 服務器，由Radius 服務器對用戶進行認證；（radius 可綁定MSISDN 號） 中國聯通廣西分公司 地址：南寧市金浦路8號 郵編：530000 客服電話： 10010 2
,
廣西聯通APN 資料
3、如果認證成功，GGSN 返回PDP 激活應答給SGSN ；SGSN 反饋激活應答消息；
4、終端收到激活成功應答后，完成IP 地址配置等，開始通信。通信請求經SGSN 到
GGSN ；
5、GGSN 發起到相應企業的VPN 連接。該隧道由GGSN 發起，經省中心匯聚交換機、
地市接入交換機，終結到企業路由器。
6、通信請求經該隧道接入到企業網內，實現終端與企業的通信。參見下圖：
GRE 隧道
四、 用戶層面安全保障
1、專用的APN 與互連網是完全隔離的，每個企業采用的是單獨的APN 隧道，用戶必須憑APN 名稱才可撥入，并訪問企業。 （例如：廣西銀商使用的APN 號可以設計為GXYS ．GXAPN ）
2、用戶撥入APN ，必須通過AAA 進行身份驗證，非法用戶無法接入，并且用戶名與手機號及MSISDN 號進行綁定，MSISDN 號是聯通系統里面唯一的，一個卡只有一個，并且無法復制。
3、安全綁定
MSISDN 與域名綁定關系維護
a. MSISDN與域名綁定關系增加
中國聯通廣西分公司 地址：南寧市金浦路8號 郵編：530000 客服電話： 10010 3
,
廣西聯通APN 資料
局方管理員通過營業系統的局端開戶功能，新增企業域用戶，錄入此域名綁定的一個或多個MSISDN 號碼；資料保存到數據庫中
b. MSISDN與域名綁定關系修改
局方管理員通過營業系統局端的用戶資料修改功能，修改/刪除某個域名綁定的MSISDN 號碼列表；資料保存到數據庫中
企業管理員通過營業系統企業端的用戶資料修改功能，修改本企業域綁定的MSISDN 號碼列表；資料保存到數據庫中
c. MSISDN與域名綁定關系查詢
局方管理員通過營業系統局端的用戶信息查詢功能，查詢某個域名綁定的MSISDN 號碼列表
企業管理員通過營業系統企業端的用戶資料修改功能，查詢本企業域綁定的MSISDN 號碼列表
● MSISDN 與域名綁定關系驗證過程
a ．在GPRS APN 上網PPP 連接建立過程中，GGSN 獲取撥號手機的MSISDN 號碼，并發送給GGSN Radius Server
b ．GGSN Radius Server根據GGSN 設備型號，從請求消息中解析出撥號終端的MSISDN 號碼
c ．GGSN Radius Server連接數據庫，查詢此企業域綁定的MSISDN 號碼列表
d ．若此企業域作了MSISDN 號碼綁定，且撥號終端的MSISDN 號碼不在綁定列表中，則認證失?。蝗舸似髽I(yè)域未作MSISDN 號碼綁定或撥號終端的IMSI 號碼在綁定列表中，則認證完成；
● MSISDN 與IP 地址綁定功能實現
a. MSISDN與IP 綁定關系維護
企業端管理員通過營業系統企業端的MSISDN 與IP 綁定維護功能，設置，修改或刪除某個MSISDN 號碼綁定的IP 地址，已被綁定的IP 地址將不能被再次綁定，一個MSISDN 中國聯通廣西分公司 地址：南寧市金浦路8號 郵編：530000 客服電話： 10010 4
,
廣西聯通APN 資料
號碼只能綁定一個IP 地址；資料保存到數據庫中
b. MSISDN與IP 綁定關系查詢
企業管理員通過營業系統企業端的MSISDN 與IP 綁定關系查詢，查詢某個MSISDN 號碼綁定的IP 地址，或某個IP 地址對應的MSISDN 號碼
● GPRS APN上網IP 地址分配過程
a．在GPRS APN 上網PPP 連接建立過程中，GGSN 獲取撥號手機的MSISDN 號碼，在用戶認證請求和PPP 參數中發送給GGSN
b．GGSN 將MSISDN 號碼作為一個Radius 屬性在認證請求中發送給GGSN Radius Server
c．GGSN Radius Server 查詢數據庫，獲得此MSISDN 綁定的IP 地址，在響應中返回給GGSN
d．若認證通過，則GGSN 將此地址分配給撥號終端
MSISDN 與時間段的綁定
● MSISDN 與時間段綁定關系維護
a. MSISDN與時間綁定關系維護
企業端管理員通過營業系統企業端的MSISDN 與時間段綁定維護功能，設置、修改或刪除某個MSISDN 號碼綁定的時間段，一個MSISDN 號允許綁定多個時間段；資料保存到數據庫中
b. MSISDN與時間段綁定關系查詢
企業管理員通過營業系統企業端的MSISDN 與時間段綁定關系查詢，查詢某個MSISDN 號碼綁定的時間段列表
● GPRS APN上網時間段驗證過程
a．在GPRS APN 上網PPP 連接建立過程中，GGSN 獲取撥號手機的MSISDN 號碼，在用戶認證請求和PPP 參數中發送給GGSN
中國聯通廣西分公司 地址：南寧市金浦路8號 郵編：530000 客服電話： 10010 5
,
廣西聯通APN 資料
b．GGSN 將MSISDN 號碼作為一個Radius 屬性在認證請求中發送給GGSN Radius Server
c．GGSN Radius Server查詢數據庫，獲得此MSISDN 綁定的時間段列表，在響應中返回給GGSN
d．若MSISDN 在綁定時間段列表中，則認證通過
五、 系統層面安全保障
AAA 平臺中對于安全的防范內容包括：非法訪問、入侵、作弊（管理員作弊與用戶作弊）、不穩定運行、防災等。安全性：為保障AAA 平臺系統能對整個網絡系統的正常維護和監控，必須在各個環節上提供安全措施防止非法侵入及非授權訪問，避免控制信息丟失，被篡改，導致維護和監控不能正常進行。
采用的安全措施涉及以下五個方面：
1、認證授權安全流程
a) 內建的NAS-RADIUS 協議密鑰安全性
b) 用戶密碼不可逆加密后的存儲與傳輸（可選）
c) 授權機制拒絕非法用戶的登錄
2、管理安全
a) 管理員權限：通過分級權限控制機制，使得不同的管理員執行不同的工作。對管理員訪問的限制屬性是多方位的（帳號/口令/IP/時間等等）
b) 操作界面安全：充分利用WEB 服務器和瀏覽器本身的安全功能，如WEB 頁面不可回退等機制，實現操作界面的安全。
c) 敏感操作的安全提示和操作記錄（無須打開審計開關，系統自動記錄）。
d) 充分利用操作系統級別和數據庫級別的安全特性，如系統文件的執行權限和用戶訪問特定表的權限控制等等。
3、審計
a) 內建審計開關對系統操作進行記錄
中國聯通廣西分公司 地址：南寧市金浦路8號 郵編：530000 客服電話： 10010 6
,
廣西聯通APN 資料 b) 事后審查故障和安全事故原因
4、數據備份與恢復
a) 提供定期日常備份
b) 災難恢復
5、業務規程安全
a) 各個業務密碼同步問題（用戶EMAIL 密碼被攻破將使入侵者得到上網密碼，因此不應當強制用戶將這兩個密碼同步）
b) 特定的業務操作流程來防止用戶進行非法操作。
六、 網絡設備層面安全保障
提供認證、授權、計費及防火墻等功能，根據不同的用戶權限提供有差別的接入服務，流量控制，確保網絡運行的安全。
1、在GGSN 與企業之間增加了防火墻，可對用戶訪問權限進行控制。并且對企業內部
網絡形成保護。
2、對所有的網絡設備進行安全防護，只有指定IP 授權后才可維護這些網絡資源。
3、AAA 服務器增加了防火墻，只允許有指定用戶訪問AAA 管理系統。
4、支持隧道認證、通過綁定IMSI 方式防止盜用帳號保證隧道數據的安全性；
5、支持GRE 綁定關系的手工建立；
6、支持PAP 、CHAP 驗證用戶口令；
7、基于用戶的訪問控制UCL/ACL；可以防止病毒攻擊；
8、用戶聯接數限制，防止用戶私接用戶、網絡病毒；
9、防止DOS 拒絕服務攻擊；
10、
11、 網管口令和接入限制。 防止針對BGATE1030-VRP 的大流量數據攻擊。
7 中國聯通廣西分公司 地址：南寧市金浦路8號 郵編：530000 客服電話： 10010
,
廣西聯通APN 資料
12、 可以不同VR 的用戶相互訪問，通過ACL 也可以禁止同一VR 中用戶相互訪
問
七、 BSS 營帳上的操作說明
集團選產品
界面位置：客戶評價管理-集團維系部分-集團業務受理-集團管理-集團選產品
輸入總部編碼，點擊查詢，點擊集團信息：

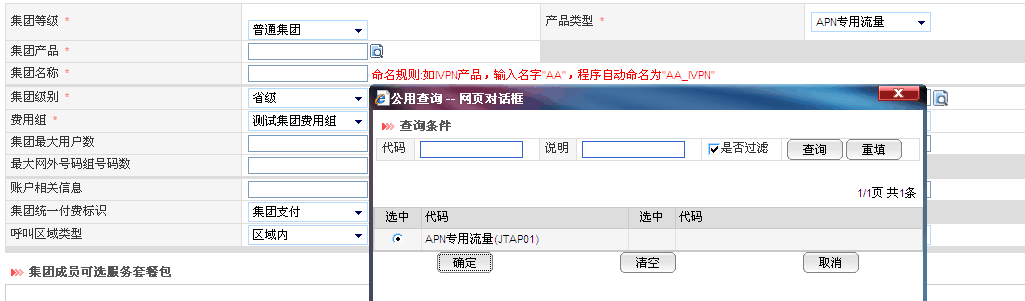

產品類型選擇APN 專用流量，
點擊集團產品可選框后面的按鈕，選擇產品，點擊確定
中國聯通廣西分公司 地址：南寧市金浦路8號 郵編：530000 客服電話： 10010 8
,
廣西聯通APN 資料

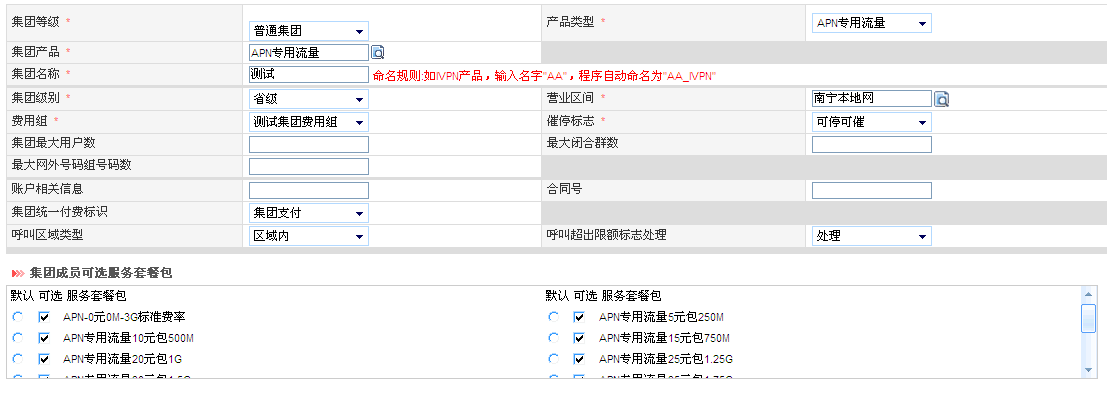

輸入集團名稱，勾選需要開通的特服包
最后點擊保存，操作完成。
成員選產品
具體操作類似手機組網，請參照以前的操作說明。集團成員選擇對應的APN 流量包即可。 界面位置：客戶評價管理-集團維系部分-集團業務受理-成員管理-成員產品增刪改 輸入手機號碼，點擊查詢
中國聯通廣西分公司 地址：南寧市金浦路8號 郵編：530000 客服電話： 10010
9
,
廣西聯通APN 資料
點擊選產品
點擊確定
選擇集團套餐包，點擊服務套餐
地址：南寧市金浦路8號 郵編：530000 客服電話： 10010
10 中國聯通廣西分公司
