實驗1 WIN32網絡配置命令使用

一、 實驗內容：

網絡測試工具—PING .EXE

網絡配置查看程序—IPCONFIG .EXE

網絡鏈接統計工具—NETSTA T.EXE

操縱網絡路由表的工具—ROUTE.EXE

地址解析工具—APR.EXE

路由跟蹤工具—TRACERT.EXE

二、 教學目的、要求：

了解WIN32操作系統提供的各種網絡功能的命令。熟悉WIN32操作系統提供的各種網絡命令的使用方法和輸出格式。

三、教學重點及難點

掌握命令輸出項的含義

三、 實驗步驟

1、最常用的網絡測試工具－PING .EXE

作用：Ping 的主要作用是驗證與遠程計算機的連接。該命令只有在安裝了 TCP/IP 協議后才可以使用。

原理：向遠程計算機通過ICMP 協議發送特定的數據包，然后等待回應并接收返回的數據包，對每個接收的數據包均根據傳輸?shù)南⑦M(jìn)行驗證。默認情況下，傳輸四個包含 32 字節數據（由字母組成的一個循環大寫字母序列）的回顯數據包。過程如下：

（1） （1）通過將 ICMP 回顯數據包發送到計算機并偵聽回顯回復數據包來

驗證與一臺或多臺遠程計算機的連接。

（2） （2）每個發送的數據包最多等待一秒。

（3） （3）打印已傳輸和接收的數據包數。

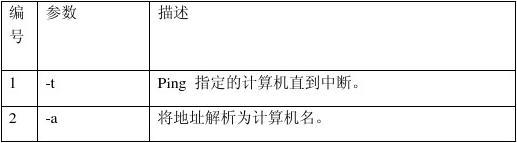

用法：ping [-t] [-a] [-n count ] [-l length ] [-f] [-i ttl ] [-v tos ] [-r count ] [-s count ] [[-j computer-list ] | [-k computer-list ]] [-w timeout ] destination-list

2

網絡092 李東杰 200900824217

（1）判斷本地的TCP/IP協議棧是否已安裝

Ping 127.0.0.1 或 Ping 機器名

說明：若顯示Reply from 127.0.0.1....信息則說明已安裝。

（2）判斷能否到達指定IP 地址的遠程計算機

C:>Ping 192.168.0.1 或 202.102.245.25

說明：若顯示Reply ...信息則說明能夠到達，若顯示Request timed out.則說明不 3

網絡092 李東杰 200900824217 能夠到達。

（3）根據域名獲得其對應的IP 地址

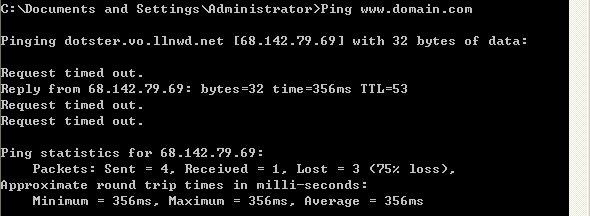

C:>Ping www.domain.com 回車

說明：顯示的Reply from xxx.xxx.xxx.xxx…信息則xxx.xxx.xxx.xxx 就是域名對應的IP 地址。

（4）根據IP 地址獲取域名

C:>Ping -a xxx. xxx.xxx.xxx.xxx

說明：若顯示Pinging www.domain.com [xxx.xxx.xxx.xxx]...信息則www.domain.com 就是IP 對應的域名。

（5）根據IP 地址獲取機器名

C:>Ping –a 127.0.0.1

說明：若顯示Pinging janker [127.0.0.1]...信息則janker 就是IP 對應的機器名。此方法只能反解本地的機器名。

4

網絡092 李東杰 200900824217

2、網絡配置查看程序－WINIPCFG .EXE （Win 95里）或IPCONFIG.EXE （Win

98/Me里）

作用：該工具主要用于發現和解決TCP/IP 網絡問題，可以用該工具獲得主機配置信息，包括IP 地址、子網掩碼和默認網關等等。用法：

（1）查看所有配置信息：Winipcfg 或 Ipconfig /all

Host Name（計算機名）：janker

Description （描述）：PPP Adapater （點對點數據傳輸協議）

Physical Address（MAC 地址）：00-A0-0C-18-31-4C

IP Address（IP 地址）：202.96.168.10

Subnet Mask（子網掩碼）： 255.255.255.255 （用于識別是否在同一局域網內） Default Gateway（默認網關）： 202.96.168.10 （溝通不同網絡的接點） DNS Server（域名服務器）：202.96.199.162 （提供域名到IP 的查詢服務） NetBIOS over Tcpip（NetBios 協議）：Enabled （能）

說明：如果計算機配置的IP 地址與現有的 IP 地址重復，則子網掩碼顯示為 0.0.0.0。

（2）刷新配置： 對于啟用 DHCP 的 Windows 95客戶，請使用 winipcfg 命令的 release 和 renew 選項，而Windows 98/Me客戶用而不是 ipconfig /release_all 和 ipconfig /renew_all 命令，手動釋放或更新客戶的 IP 配置租約。

3、網絡連接統計工具－NETSTA T.EXE

作用：該工具顯示了您的計算機上的TCP 連接表、UDP 監聽者表以及IP 協議統計。

用法：可以使用 netstat 命令顯示協議統計信息和當前的 TCP/IP 連接。netstat -a 命令將顯示所有連接，而 netstat -r 顯示路由表和活動連接。netstat -e 命令將顯示 Ethernet 統計信息，而 netstat -s 顯示每個協議的統計信息。如果使用 netstat -n ，則不能將地址和端口號轉換成名稱。

示例：

（1）顯示所有連接

C:>netstat -a

5

網絡092 李東杰 200900824217

（2）顯示所有協議的統計信息

C:>netstat -s

6

網絡092 李東杰 200900824217

7

網絡092 李東杰 200900824217

4、操縱網絡路由表的工具－ROUTE.EXE

作用：該工具用于顯示和控制您的機器IP 的路由表，主要顯示的信息有：目標地址、網絡掩碼、網關和本地IP 地址等。

用法： route [-f] [-p] [command [destination] [mask subnetmask] [gateway] [metric costmetric]]

參數說明：

（1）參數

-f 清除所有網關入口的路由表。該參數與某個命令組合使用，路由表將在運行命令前清除。

-p 該參數與 add 命令一起使用時，將使路由在系統引導程序之間持久存在。

（2）command ：print 打印路由 ；add 添加路由 ；delete 刪除路由 ；change 更改現存路由 ；destination 指定發送 command 的計算機。

mask subnetmask 指定與該路由條目關聯的子網掩碼。如果沒有指定，將使用 255.255.255.255。

gateway 指定網關。

名為Networks 的網絡數據庫文件和名為 Hosts 的計算機名數據庫文件中均引用全部 destination 或 gateway 使用的符號名稱。如果命令是 print 或 delete ，目標和網關還可以使用通配符，也可以省略網關參數。

metric costmetric 指派整數躍點數（從 1 到 9999）在計算最快速、最可靠和（或）最便宜的路由時使用。

示例：

（1）顯示全部路由信息：

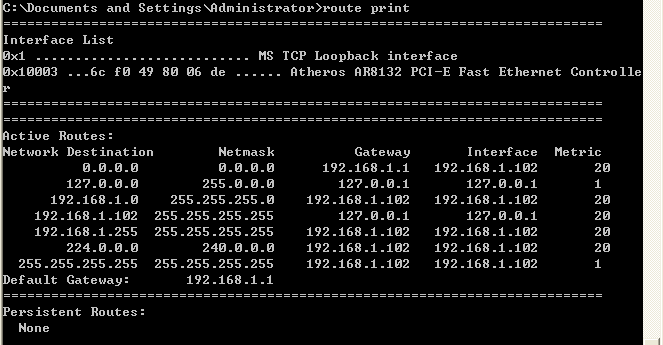

C:>route print

8

網絡092 李東杰 200900824217 說明：route print和netstat –r 具有同樣的效果。

（2）添加一個路由

C:>route ADD 157.0.0.0 MASK 255.0.0.0 157.55.80.1 METRIC 3 IF 2

說明：若IF 參數沒有給出的話，系統將盡力為網關157.55.80.1找一個最好的網絡接口。

（3）刪除一個路由

C:>route DELETE 157.0.0.0

5、地址解析工具－ARP.EXE

作用：該工具用于查看和處理ARP 緩存，ARP 是地址解析協議的意思，負責把一個IP 地址解析成一個物理性的MAC 地址。

用法：

arp -a [inet_addr] [-N [if_addr]]

arp -d inet_addr [if_addr]

arp -s inet_addr ether_addr [if_addr]

參數說明：

-a 通過詢問 TCP/IP 顯示當前 ARP 項。如果指定了 inet_addr，則只顯示指定計算機的 IP 和物理地址。

-g 與 -a 相同。

inet_addr 以加點的十進制標記指定 IP 地址，比如：202.102.245.32。 -N 顯示由 if_addr 指定的網絡界面 ARP 項。

if_addr 指定需要修改其地址轉換表接口的 IP 地址（如果有的話）。如果不存在，將使用第一個可適用的接口。

-d 刪除由 inet_addr 指定的項。

-s 在 ARP 緩存中添加項，將 IP 地址 inet_addr 和物理地址 ether_addr 關聯。物理地址由以連字符分隔的 6 個十六進制字節給定。使用帶點的十進制標記指定 IP 地址。項是永久性的，即在超時到期后項自動從緩存刪除。

ether_addr 指定物理地址。

示例：

（1）顯示當前 ARP 項

C:>arp –

a

（2）添加一個靜態入口

C:>arp -s 157.55.85.212 00-aa-00-62-c6-09

9

網絡092 李東杰 200900824217

6. 路由跟蹤工具—TRACERT.EXE

跟蹤路由 Tracert （跟蹤路由）是路由跟蹤實用程序，用于確定 IP 數據報訪問目標所采取的路徑。Tracert 命令用 IP 生存時間 (TTL) 字段和 ICMP 錯誤消息來確定從一個主機到網絡上其他主機的路由。

Tracert 工作原理

通過向目標發送不同 IP 生存時間 (TTL) 值的“Internet 控制消息協議 (ICMP)”回應數據包，Tracert 診斷程序確定到目標所采取的路由。要求路徑上的每個路由器在轉發數據包之前至少將數據包上的 TTL 遞減 1。數據包上的 TTL 減為 0 時，路由器應該將“ICMP 已超時”的消息發回源系統。

Tracert 先發送 TTL 為 1 的回應數據包，并在隨后的每次發送過程將 TTL 遞增 1，直到目標響應或 TTL 達到最大值，從而確定路由。通過檢查中間路由器發回的“ICMP 已超時”的消息確定路由。某些路由器不經詢問直接丟棄 TTL 過期的數據包，這在 Tracert 實用程序中看不到。

Tracert 命令按順序打印出返回“ICMP 已超時”消息的路徑中的近端路由器接口列表。如果使用 -d 選項，則 Tracert 實用程序不在每個 IP 地址上查詢 DNS 。

選項

描述

-d

指定不將 IP 地址解析到主機名稱。

-h maximum_hops

指定躍點數以跟蹤到稱為 target_name 的主機的路由。

-j host-list

指定 Tracert 實用程序數據包所采用路徑中的路由器接口列表。

-w timeout

等待 timeout 為每次回復所指定的毫秒數。

target_name

目標主機的名稱或 IP 地址。

當我們不能通過網絡訪問目的設備時，網絡管理員就需要判斷是哪里出了問題。問題不僅僅會出現在最終目的設備，也可能出現在轉發數據包的中間路由器。

有3種方式用來探測一個數據包從源點到目的地經過了哪些中轉路由器，這3種方式分別是：基于記錄路由選項的路由探測，基于UDP 協議的路由探測，基于ICMP Echo Request的路由探測。三種方式都可以用來探測一個數據包到達 10
