從dig www.jszhdc.cn trace @221.131.143.69 抓包分析dig 的報文

作者 wujunfeng

DNS 報文大小分析

在UDP 數據報中的用戶數據長度顯示為37字節：

12字節為固定長度的報文首部，

21字節為查詢名字，

以及用于查詢類型和查詢類的4個字節。

在DNS 報文中無需填充數據。

查詢結果中的U DP數據長度： 69字節。為說明這些字節需要知道以下兩點：

1) 在返回的結果中包含查詢問題。

2) 在返回的結果中會有許多重復的域名，因此使用壓縮方式。在這個例子中，域名 gemini.tuc.noao.edu 出現了三次。

壓縮方法：當一個域名中的標識符是壓縮的，它的單計數字節（范圍由0～6 3）中的最高兩位將被設置為11。這表示它是一個16 bit指針而不再是8 bit的計數字節。

指針中的剩下14 bit說明在該D N S報文中標識符所在的位置（起始位置由標識字段的第一字節起算）。

只要一個標識符是壓縮的，就可以使用這種指針，而不一定非要一個完整的域名壓縮時才能使用。因?yàn)橐粋€(gè)指針可能指向一個完整的域名，也可能只指向域名的結尾部分（這是因?yàn)榻o定域名的結尾標識符是相同的）。

顯示了在問題部分的域名中各標識符的計數字節。

在這個例子中，每個回答中的指針值為12，表示從DNS 首部開始的偏移量。

====================================================

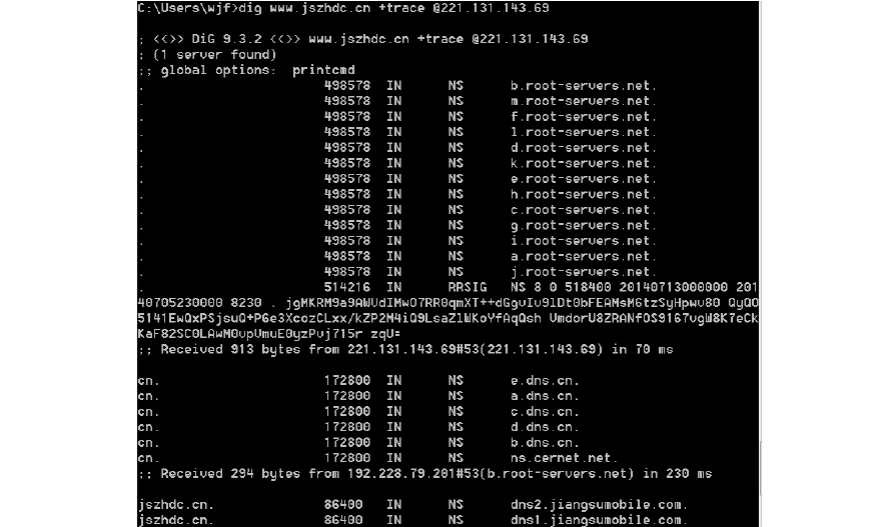

C:Userswjf>dig www.jszhdc.cn trace @221.131.143.69

; <<>> DiG 9.3.2 <<>> www.jszhdc.cn trace @221.131.143.69

; (1 server found)

;; global options: printcmd

. 498578 IN NS b.root-servers.net.

. 498578 IN NS m.root-servers.net.

. 498578 IN NS f.root-servers.net.

. 498578 IN NS l.root-servers.net.

. 498578 IN NS d.root-servers.net.

. 498578 IN NS k.root-servers.net.

. 498578 IN NS e.root-servers.net.

. 498578 IN NS h.root-servers.net.

. 498578 IN NS c.root-servers.net.

. 498578 IN NS g.root-servers.net.

. 498578 IN NS i.root-servers.net.

. 498578 IN NS a.root-servers.net.

. 498578 IN NS j.root-servers.net.

. 514216 IN RRSIG NS 8 0 518400 20140713000000 201 40705230000 8230 . jgMKRM9a9AWVdIMwO7RR0qmXT dGgvIv9lDt0bFEAMsM6tzSyHpwv80 QyQO

5141EwQxPSjsuQ P6e3XcozCLxx/kZP2M4iQ9LsaZlWKoYfAqQsh

VmdorU8ZRANfOS9167vgW8K7eCk

KaF82SC0LAwM0vpVmuE0yzPvj715r zqU=

;; Received 913 bytes from 221.131.143.69#53(221.131.143.69) in 70 ms

cn. 172800 IN NS e.dns.cn.

cn. 172800 IN NS a.dns.cn.

cn. 172800 IN NS c.dns.cn.

cn. 172800 IN NS d.dns.cn.

cn. 172800 IN NS b.dns.cn.

cn. 172800 IN NS ns.cernet.net.

;; Received 294 bytes from 192.228.79.201#53(b.root-servers.net) in 230 ms

jszhdc.cn. 86400 IN NS dns2.jiangsumobile.com.

jszhdc.cn. 86400 IN NS dns1.jiangsumobile.com.

;; Received 86 bytes from 203.119.29.1#53(e.dns.cn) in 240 ms

www.jszhdc.cn. 43200 IN A 221.178.251.141

jszhdc.cn. 43200 IN NS dns1.jiangsumobile.com.

jszhdc.cn. 43200 IN NS dns2.jiangsumobile.com.

;; Received 134 bytes from 211.103.13.101#53(dns2.jiangsumobile.com) in 130 ms

經過分析發現，dig trace，是客戶端直接與各個DNS 進行報文交互的（并不是通過221.131.143.69與各個DNS 交互），同時會調用本地DNS

使用dig trace @221.131.143.69中的@221.131.143.6只是為了從221.131.143.69獲取到13個根DNS 的域名，

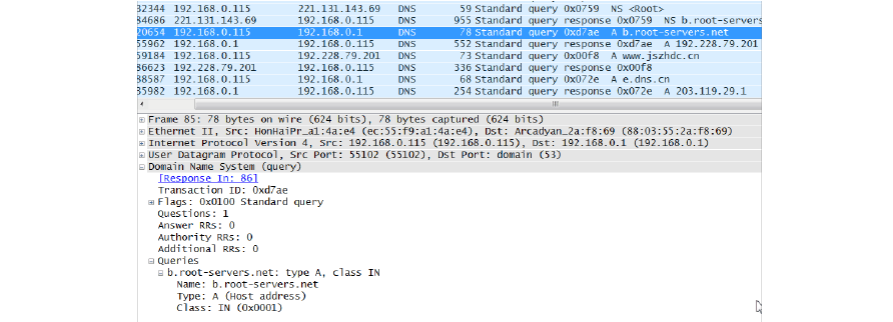

如下是抓包分析192.168.0.115是客戶端電腦的IP

如下是dig trace的第一個請求報文（向dig @指定IP 發起請求）

如下是dig trace的第二個響應報文

注意在answers 中有14條紀錄， b.root-servers.net. 排在第一個，

additional 有25條紀錄

而additional 有25條紀錄，有的根DNS 除了返回A 紀錄，另外還多返回一條AAAA 紀錄

如下是dig trace的第三個請求報文(向本地DNS 發起請求)

當前本地DNS 為192.168.0.1，正好與網關地址一樣，如果本地DNS 為114.114.114.114，則目地DNS 會變?yōu)?14.114.114.114

如下是dig trace的第四個響應報文(本地DNS 響應)

如下是dig trace的第五個請求報文（向b.root-servers.net 請求）

如下是dig trace的第六個響應報文 (b.root-servers.net響應)

如下是dig trace的第七個請求報文(向本地DNS 發起請求)

如下是dig trace的第八個響應報文(本地DNS 響應)

如下是dig trace的第9個請求報文(發給e.dns.cn)
