VLAN 的配置一、● VLAN 配置的步驟 全局配置模式下, 輸入VLAN ID,進入VLAN 配置模式:Switch(config)#vlan {vlan-id}● 為VLAN 設置名字. 可選:

VLAN 的配置

一、

● VLAN 配置的步驟 全局配置模式下, 輸入VLAN ID,進入VLAN 配置模式:

Switch(config)#vlan {vlan-id}

● 為VLAN 設置名字. 可選:

Switch(config-vlan)#name {vlan-name}

● 創建了以太網VLAN 之后, 接下來把交換機端口分配到特定的VLAN 里. 假如你把端口分配進了不存在的VLAN 里, 那么新的VLAN 將自動被創建. 進入接口配置模式: Switch(config)#interface {interface}

● 定義VLAN 端口的成員關系, 把它定義為層2接入端口:

Switch(config-if)#switchport mode access

● 把端口分配進特定的VLAN 里:

Switch(config-if)#switchport access vlan {vlan-id}

● 配置中繼端口, 定義中繼模式:

Switch(config-if)#switchport trunk encapsulation

{isl|dot1q|negotiate}

● 定義端口為層2的中繼端口:

Switch(config-if)#switchport mode {dynamic auto|dynamic desirable|trunk}

二、 配置示例

交換機Asuqa 配置如下:

Asuqa#configure terminal

Enter configuration commands, one per line. End with CNTL/Z. Asuqa(config)#vlan 2

Asuqa(config-vlan)#name Sales Asuqa(config-vlan)#vlan 3

Asuqa(config-vlan)#name Tech Asuqa(config-vlan)#interface f0/2 Asuqa(config-if)#switchport mode access Asuqa(config-if)#switchport access vlan 2 Asuqa(config-if)#no shutdown Asuqa(config-if)#interface f0/3

Asuqa(config-if)#switchport mode access Asuqa(config-if)#switchport access vlan 3 Asuqa(config-if)#no shutdown Asuqa(config-if)#interface f0/1 Asuqa(config-if)#switchporttrunk

encapsulation dot1q

Asuqa(config-if)#switchport mode trunk Asuqa(config-if)#no shutdown Asuqa(config-if)#end

Asuqa#

三、 switch#

show vlan biref

交換機Aiko 配置如下:

Aiko#configure terminal

Enter configuration commands, one per line. End with CNTL/Z. Aiko(config)#vlan 2

Aiko(config-vlan)#name Sales Aiko(config-vlan)#vlan 3

Aiko(config-vlan)#name Tech Aiko(config-vlan)#interface f0/3 Aiko(config-if)#switchport mode access Aiko(config-if)#switchport access vlan 2 Aiko(config-if)#no shutdown Aiko(config-if)#interface f0/5

Aiko(config-if)#switchport mode access Aiko(config-if)#switchport access vlan 3 Aiko(config-if)#no shutdown Aiko(config-if)#interface f0/1 Aiko(config-if)#switchport

trunk

encapsulation dot1q

Aiko(config-if)#switchport mode trunk Aiko(config-if)#no shutdown Aiko(config-if)#end

Aiko#

VTP 協議

(VLAN Trunking Protocol )

四、

●

●

●

● VTP 概述 一個能夠宣告VLAN 配置信息的信息系統 通過一個共有的管理域，維持VLAN 配置信息的一致性 VTP 只能在主干端口發送要宣告的信息 支持混合的介質主干連接(快速以太網, FDDI, ATM)

五、 VTT 的3種模式

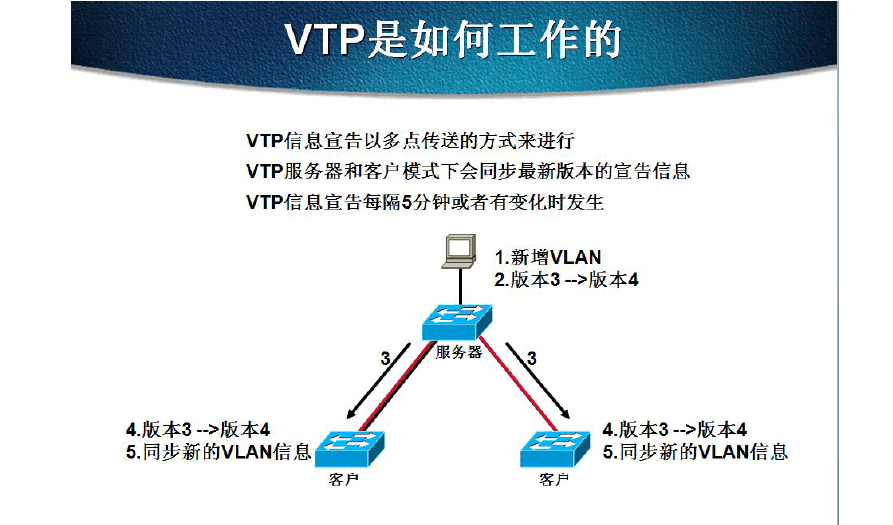

六、 VTP 是如何工作的？

VTP 裁剪——通過阻止不必要數據的泛洪傳送來增加可用的帶寬

七、

●

VTP 配置步驟

全局配置模式下, 定義VTP 模式:

Switch(config)#vtp mode {server|client|transparent}

●

定義VTP 域名, 在同一VLAN 管理域的交換機的VTP 域名必須相同. 該域名長度為1到32字符:

Switch(config)#vtp domain {domain-name}

●

設置VTP 域的密碼, 同一VTP 域里的交換機的VTP 域的密碼必須一致, 密碼長度為8到64字符. 可選:

Switch(config)#vtp password {password}

八、

配置示例

交換機Asuqa 配置如下: Asuqa#configure terminal

Enter configuration commands, one per line. End with CNTL/Z.

Asuqa(config)#vtp domain Aiko Changing VTP domain name from NULL to Aiko

Asuqa(config)#vtp mode server Device mode already VTP SERVER. Asuqa(config)#vtp password Asuqa Setting device VLAN database password to Asuqa

Asuqa(config)#end

交換機Aiko 配置如下: Aiko#configure terminal

Enter configuration commands, one per line. End with CNTL/Z.

Aiko(config)#vtp domain Aiko

Changing VTP domain name from NULL to Aiko

Aiko(config)#vtp mode client Setting device to VTP CLIENT mode. Aiko(config)#no vlan 2

VTP VLAN configuration not allowed when device is in CLIENT mode.

Aiko(config)#vtp password Asuqa Setting device VLAN database password to Asuqa

Aiko(config)#end
