AP STA模式設置步驟

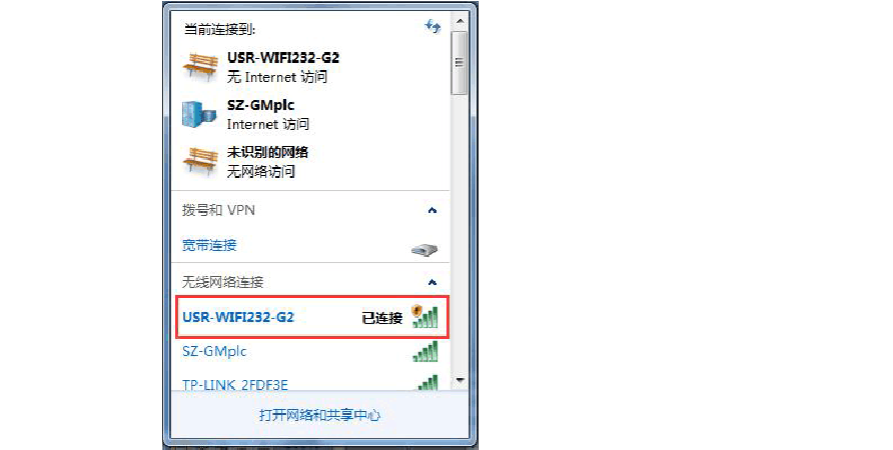

1. 在電腦上連接CM-WIFI 模塊的wifi

；

2. 打開瀏覽器，輸入10.10.100.254設置界面，用戶名和密碼均默認為admin

；

3. 選擇STA 設置，模式選擇改為AP STA，然后搜索網絡，連接上可上外網的無線網，

IP 可設置為自動獲得Enable 或手動設置Disable

，然后保存；

4. 選擇AP 模式，該界面可按默認設置，若需修改WIFI 模塊名稱，可在此修改網絡名

稱，以便有多個模塊時做區分，若需要修改密碼也可以在此頁面修改，然后保存；

5. 選擇網絡設置，其中SOCKET_A參數設置中協議該為T(mén)CP-Server ，端口設為8899，

服務器地址，默認為10.10.100.254；SOCKET_B參數設置選擇使能Enable ，協議設為T(mén)CP-Client ，端口設為25565，服務器地址設為coolmay.wicp.net

，然后保存；

6. 選擇串口設置，串口參數設置中的波特率、數據位、校驗位、停止位均按照所連接

的PLC 的參數設置（下圖為深圳顧美PLC 參數截圖）

，然后保存；

7. 選擇其他設置，D2D 參數選擇使能Enable ，D2D ID 號按出廠提供設置（此截圖設置

3）【每一個CM-WIFI 模塊出廠前均有設置對應的D2D ID 號和CM 虛擬串口軟件中需要設置的注冊ID 號，詳細請咨詢深圳顧美客服索取】

，然后保存；

8. 安裝CM 虛擬串口軟件，然后添加兩個虛擬串口，一個作為STA 模式的串口，一個

作為AP 模式的串口，如下圖：

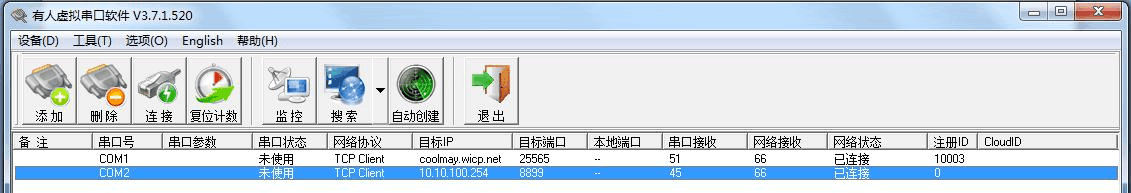

9. 添加后如下圖所示，當網絡狀態顯示已連接，且通訊時串口接收和網絡接收均有數

據變化則為連接成功；

為了更快地連接上設備，需要把CM 虛擬串口軟件中【同步波特率(類RF2217) 】選項修

改為未選中狀態，如下圖；

10. 打開PLC 軟件分別選用COM1和COM2通訊測試，下載和監控程序；

注意：超時時間需要改為20秒或以上，重試次數改為2

次或以上！
